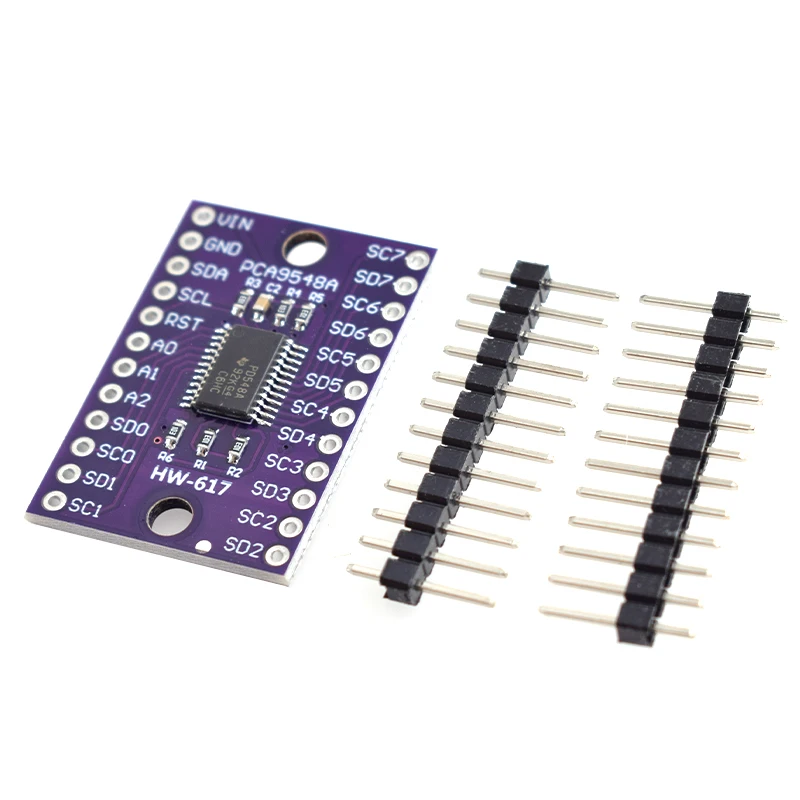

TCA9548 TCA9548A 1 bis 8 I2C 8-Kanal IIC Mehrkanal-Multiplexer-Breakout-Modul für Arduino Development Expansion Board
TCA9548 TCA9548A 1 bis 8 I2C 8-Kanal IIC Mehrkanal Multiplexer Breakout Modul für Arduino Development Expansion Board Produktbeschreibung: TCA9548 ist ein achtkanaliges (bidirektionales) I2C-Mehrkanal-Erweiterungsplatinenmodul, das es einem einzigen Host-I2C-Bus ermöglicht, acht unabhängige I2C-Geräte zu steuern und so die Kommunikation zwischen mehreren I2C-Geräten mit derselben Adresse ermöglicht.Das Modul kann über die I2C-Schnittstelle des Mikrocontrollers programmiert und verwendet werden und zwischen acht verschiedenen Adressen wechseln. Produktparameter Arbeitsspannung: 3,3 V-5 V Kommunikationsschnittstelle: I2C-Schnittstelle Es gibt 8 I2C-Schnittstellen auf einem Expander und acht bidirektionale Übertragungsschalter, die über den I2C-Bus gesteuert werden können.Dies bedeutet, dass nach der Übertragung eines Expanders 8 identische Adressen an denselben I2C-Anschluss angeschlossen werden können.Das Gerät ist auch im normalen Gebrauch bestimmt.Die Standardadresse dieses Expanders lautet 0x70, die Adresse kann geändert werden und je nach Bedarf innerhalb von 0x70~0x77 eingestellt werden.Theoretisch können 8 Expander in der Adresse von 0x70~0x7 kaskadiert werden, und jeder Expander kann 8 Geräte mit derselben Adresse verbinden.Dies realisiert den gleichen I2C-Anschluss und verbindet 64 Geräte mit derselben Adresse und nutzt sie normal.Sehr kraftvoll! Kompatibel mit IIC-Bus und Systemmanagement-Bus (SMBus), aktiver Low-Reset-Eingang, Unterstützung für Hot-Input, geringer Standby-Strom, keine Störung während des Einschaltens, Unterstützung für Spannungen zwischen 1,8 V, 2,5 V, 3,3 V und 5 V Busen. Pegelverschiebung.
