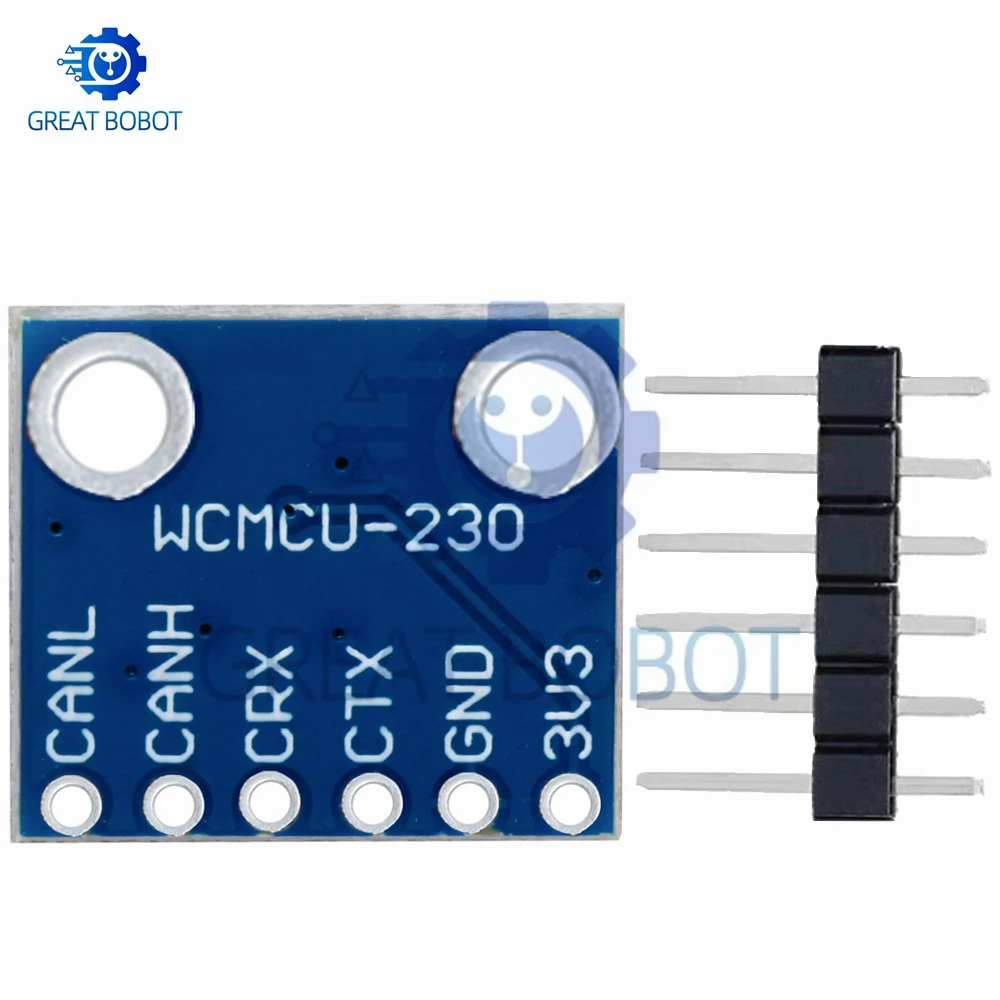

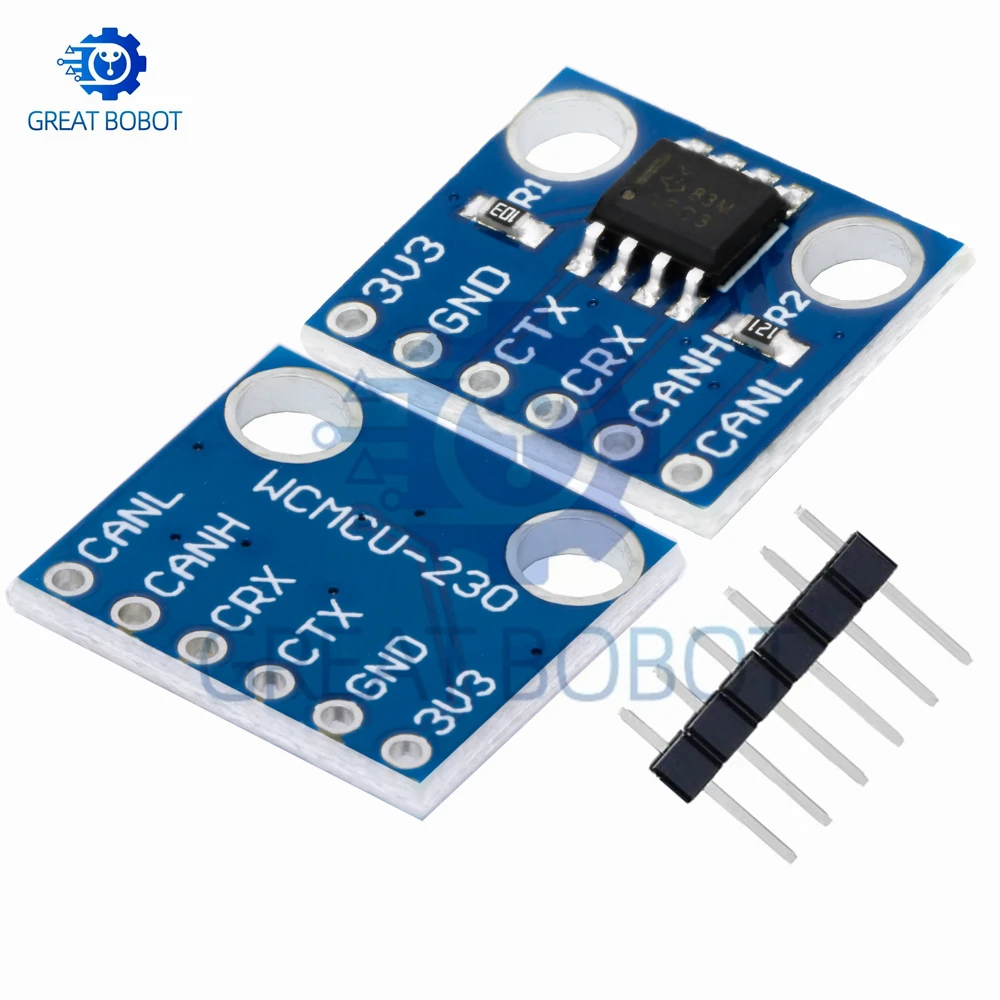

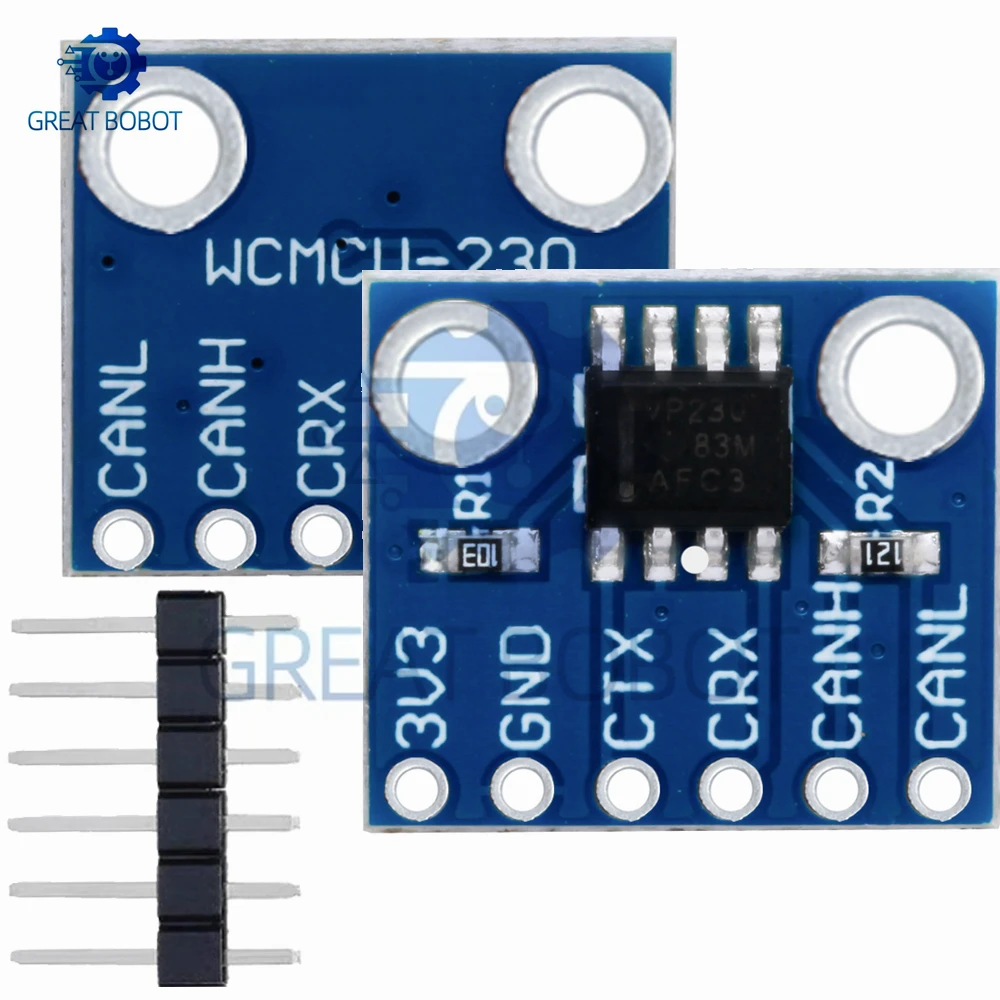

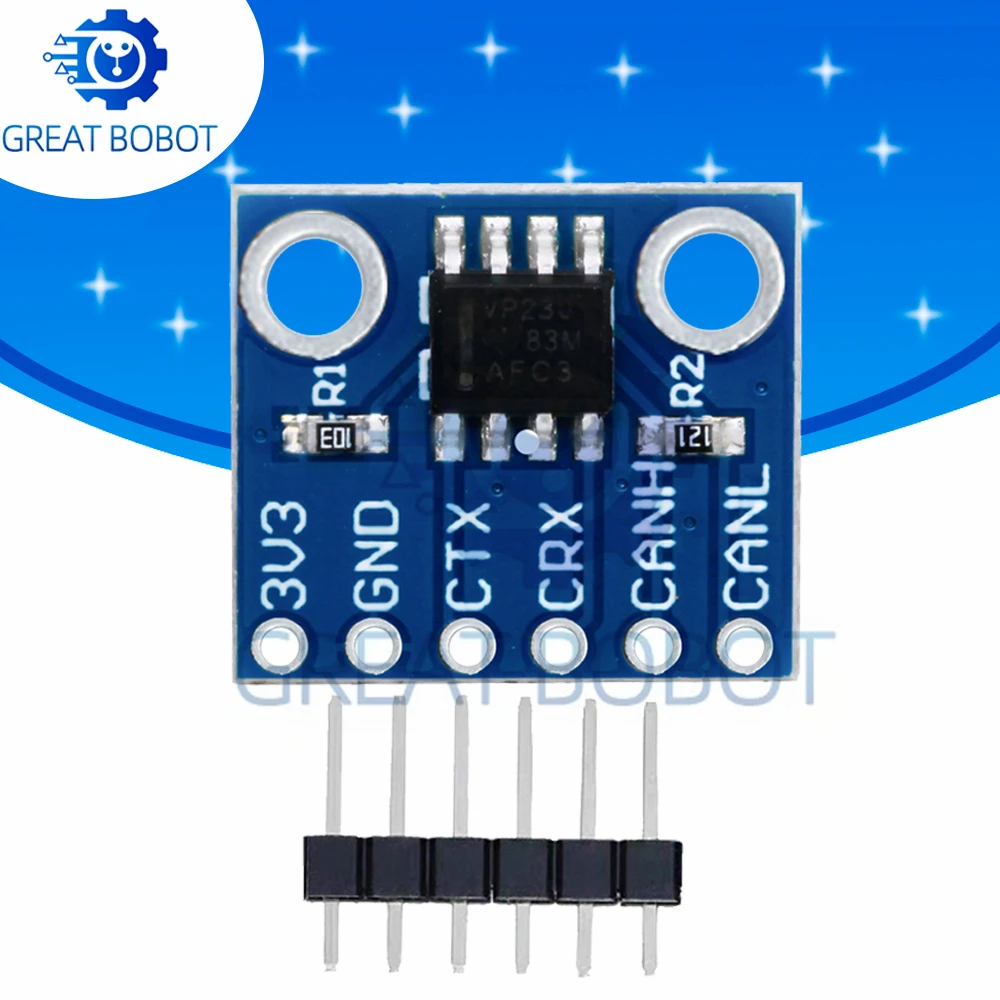

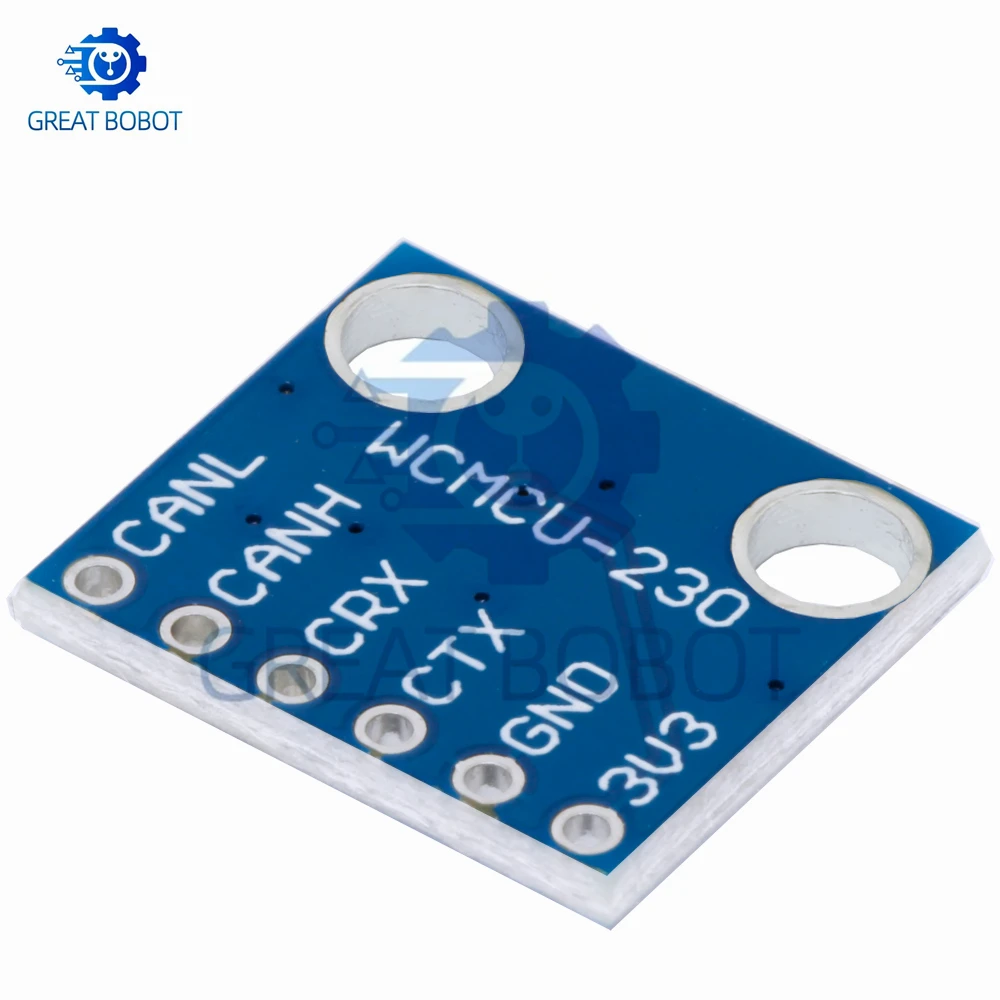

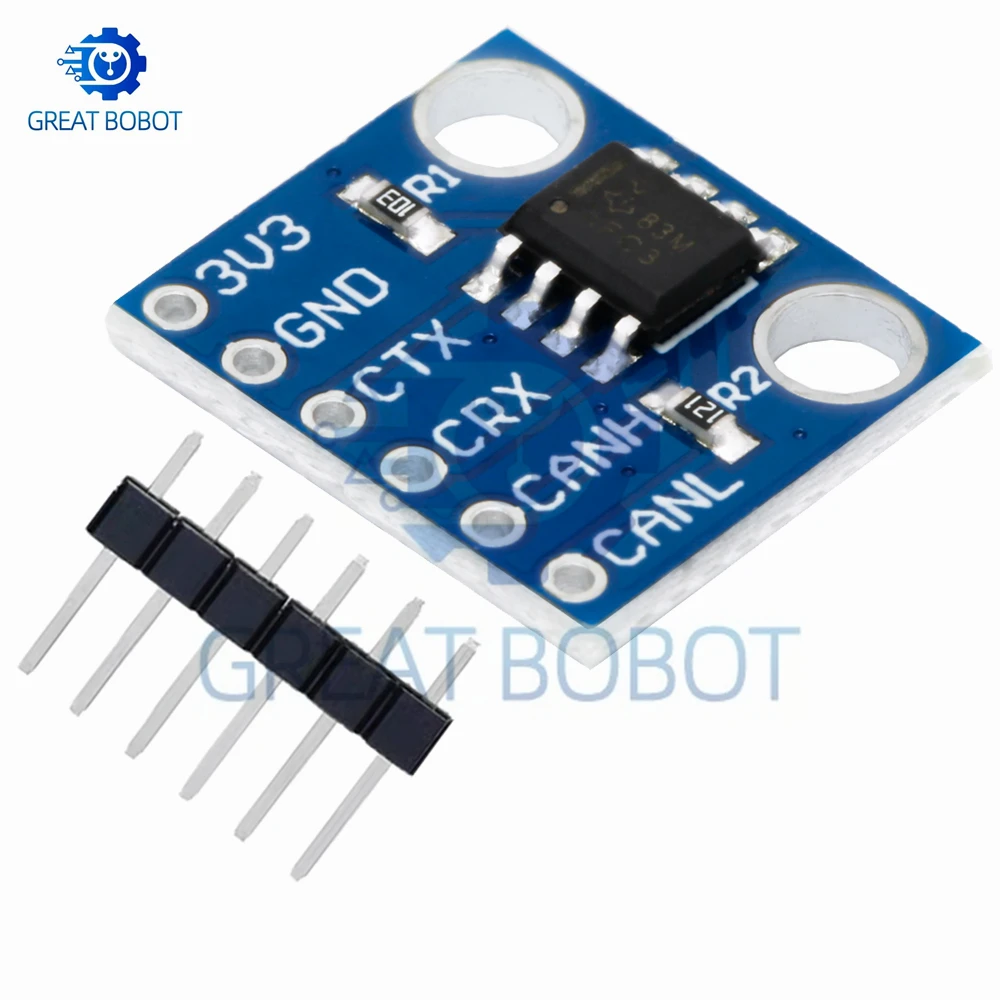

SN65HVD230 CAN-Transceiver-Modul - hohe Stabilität und Arduino-kompatibel für eingebettete Systemprojekte
SN65HVD230 CAN-Bus-Transceiver-Kommunikationsmodul, Wärmeschutz, Steigungskontrolle für Arduino Produktbeschreibung SN65HVD230 kann in Umgebungen mit hoher Interferenz verwendet werden. Das Gerät hat die Fähigkeit, Güter mit unterschiedlichen Geschwindigkeiten zu senden und zu empfangen. und seine Hauptmerkmale sind wie folgt: Vollständig kompatibel mit der Norm ISO11898; Hohe Eingangsimpedanz, ermöglicht 120 Knoten; Niedrigstrom-Standby-Modus, der typische Strom beträgt 370 μA; Signalübertragungsrate bis zu 1 Mbit/s; Wärmeschutz, Schutzfunktion bei Unterbrechung des Stromkreises; Mit Anti-Instant-Interferenz-Schutz-Bus; Hangkontrolle, Reduzierung von Hochfrequenzstörungen (RFI); Differenzempfänger mit einem breiten Spektrum an Anti-Gleichtaktstörungen Fähigkeiten zur elektromagnetischen Interferenz (EMI). Betriebsarten und Steuerungslogik SN65HVD230: Hochgeschwindigkeits-, Steigungs- und Wartungsmodi – drei verschiedene Betriebsarten. Die Steuerung des Arbeitsmodus kann über den Steuerpin Rs erfolgen. Abbildung 2 zeigt ein SN65HVD230-CAN-Bus-System in einem typischen Anwendungsdiagramm. Wie aus der Abbildung hervorgeht, ist der CAN-Controller angeschlossen zum Ausgangspin Tx SN65HVD230 Dateneingangsanschluss D, Diese Daten können an den CAN-Knoten übertragen werden, der das CAN-Netzwerk sendet. CAN-Controller und Empfangsstifte von Rx und SN65HVD230 R sind verbunden der Datenausgabeterminal, zum Empfang von Daten. Wählen Sie den Port Rs SN65HVD230 über Jumper und Ende aus Der Bodenabfallwiderstand kann durch Hardware erreicht werden Modus wählen Sie drei Betriebsmodi, in denen Die Steigung beträgt 0 ~ 100 kΩ Widerstands-Potentiometer Im Lieferumfang enthalten: 1 x SN65HVD230 CAN-Bus-Transceiver-Kommunikationsmodul für Arduino
