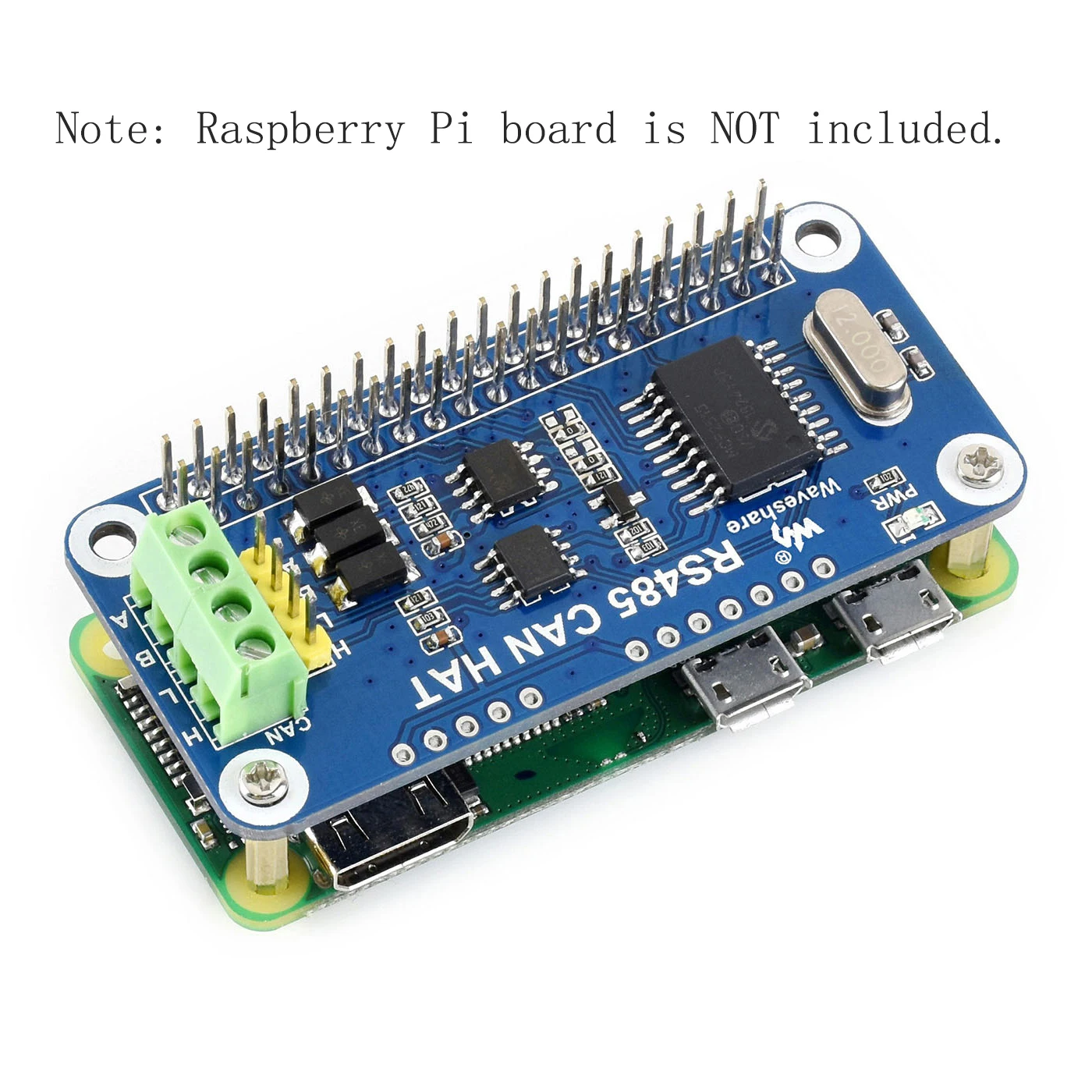

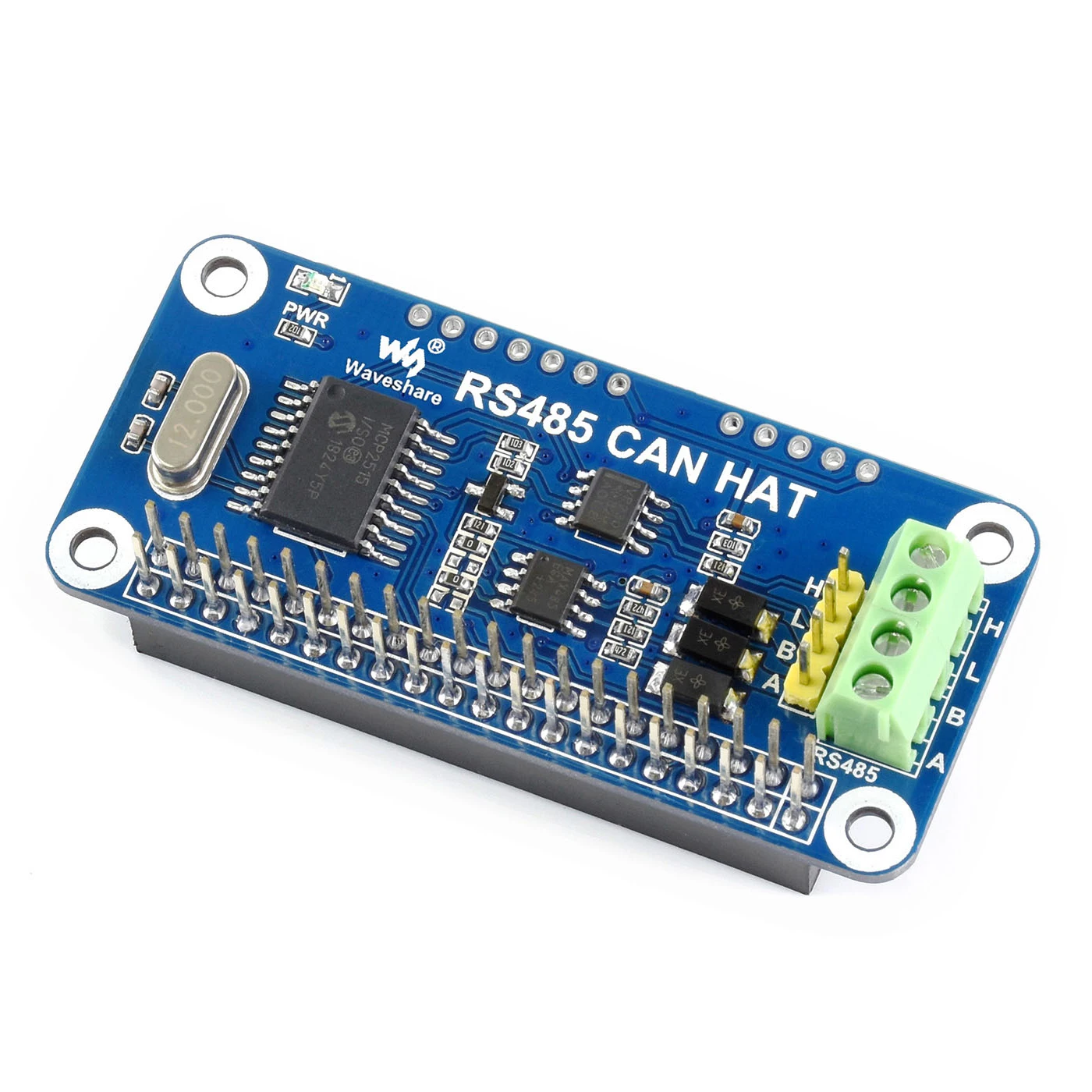

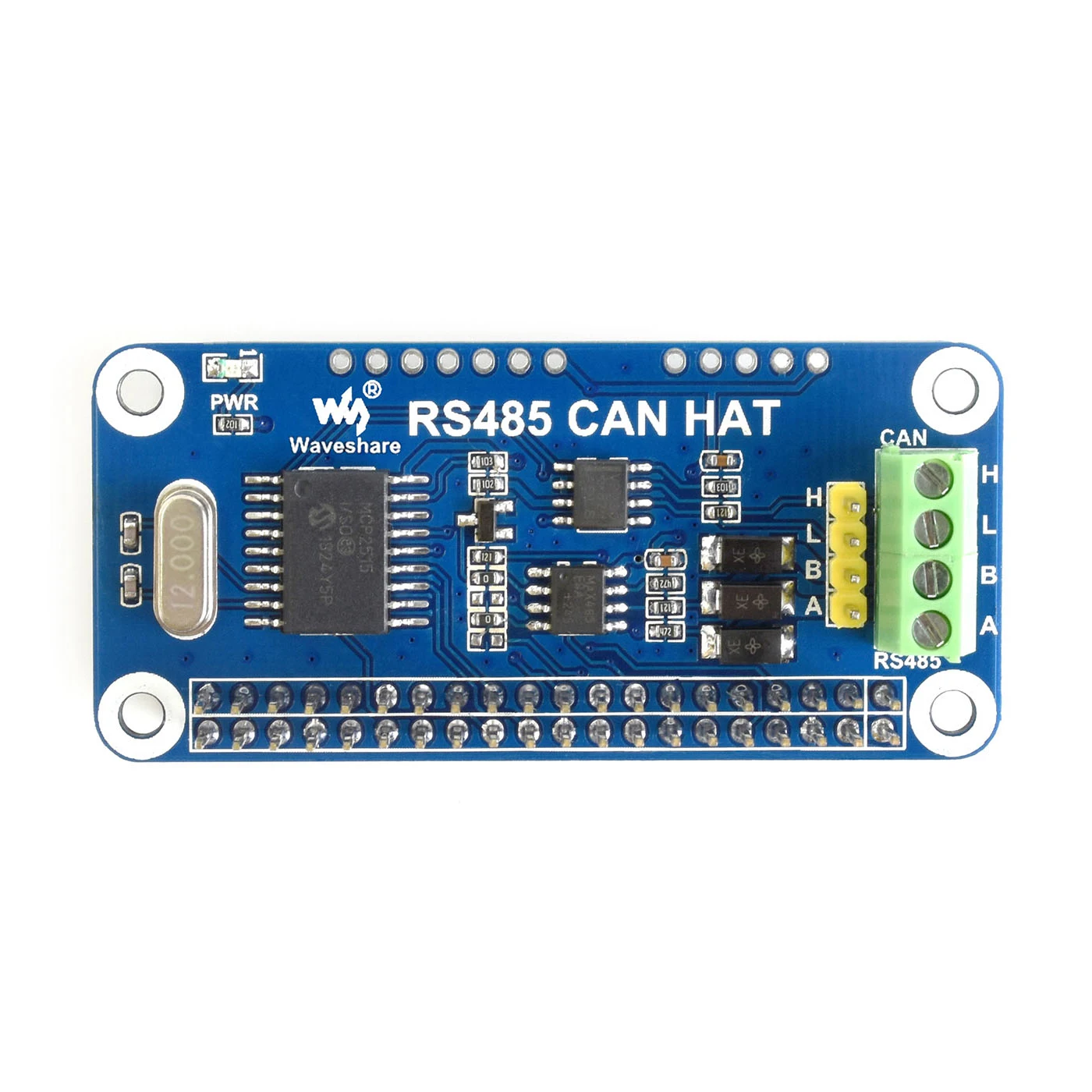

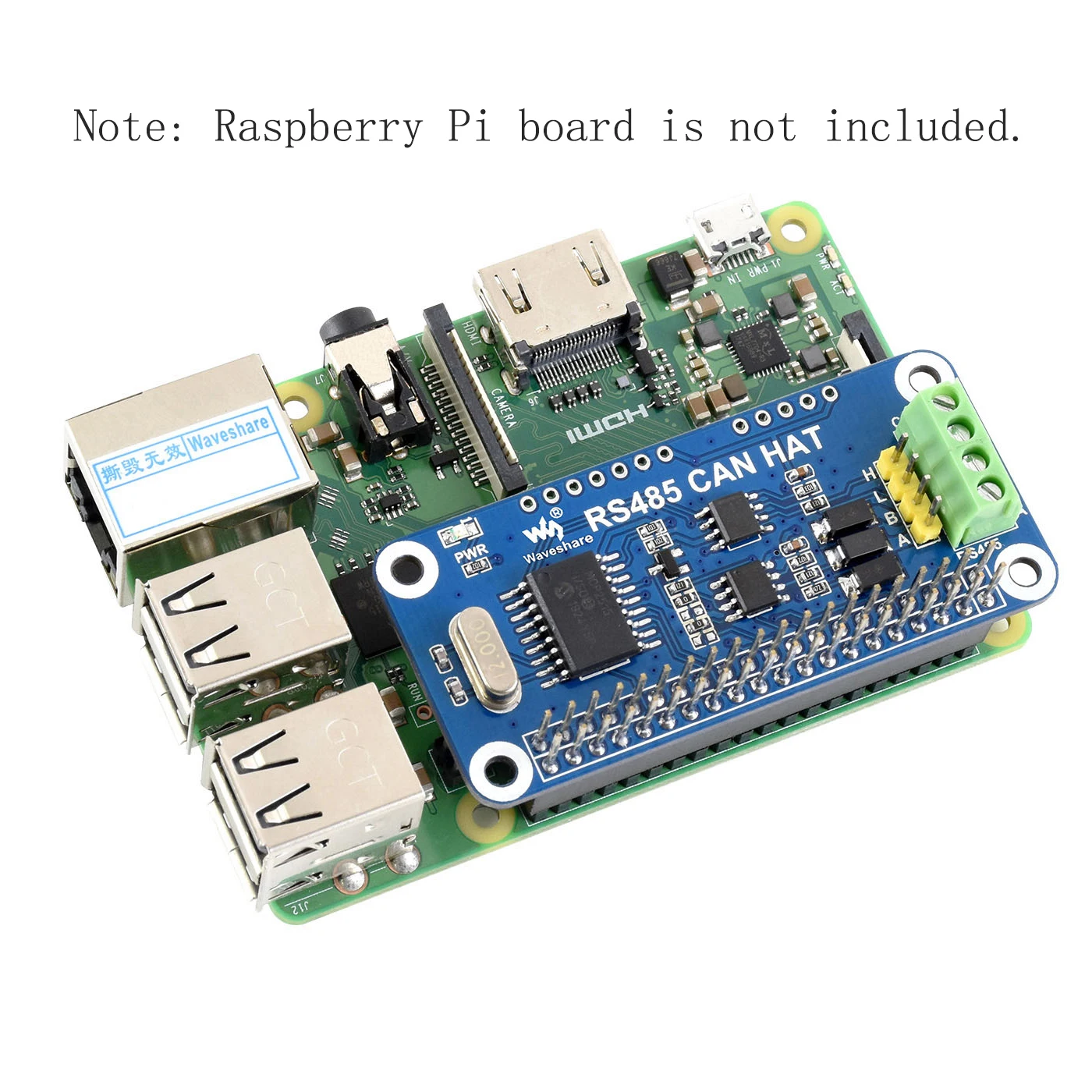

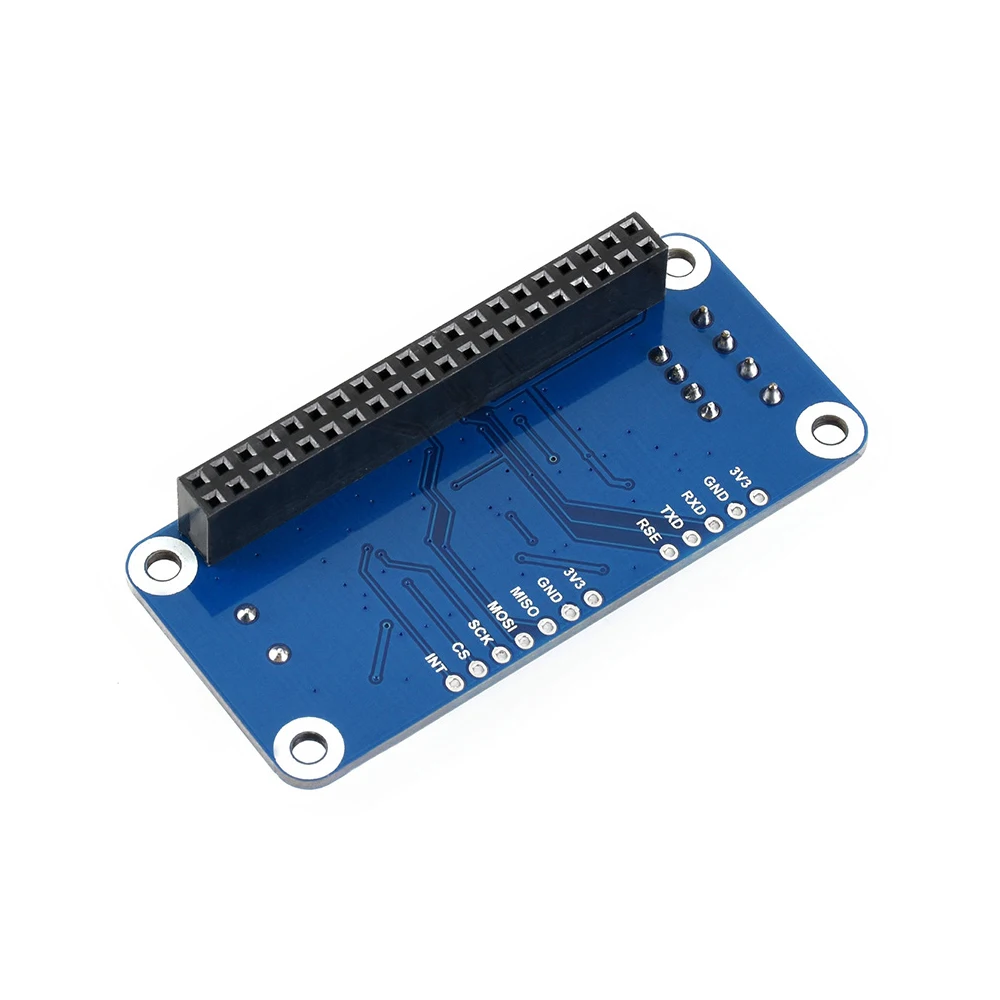

PAKETINHALT:( Raspberry Pi-Board NICHT im Lieferumfang enthalten.) RS485 CAN HUT x1 RPi-Schraubenpackung x1 1 Der RS485 CAN HAT ermöglicht Ihrem Pi die stabile Kommunikation mit anderen Geräten über große Entfernungen über RS485/CAN-Funktionen. WIKI Englisches Handbuch:www.waveshare.com/wiki/RS485_CAN_HAT Funktionen Standardmäßiger Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Platinen der Raspberry Pi-Serie CAN-Funktion, integrierter CAN-Controller MCP2515 über SPI-Schnittstelle, integrierter Transceiver SN65HVD230 RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, unterstützt automatische TX/RX-Steuerung ohne Programmierung, integrierter Transceiver SP3485 Integrierter TVS (Transient Voltage Suppressor) unterdrückt effektiv Überspannungen und transiente Spitzenspannungen im Stromkreis für RS485-Transceiver, blitzsicher und antielektrostatisch Reservierte Steuerpins ermöglichen die Arbeit mit anderen Steuerplatinen Wiki-Handbuch (Beispiele in wiringPi/Python) Spezifikationen Betriebsspannung: 3,3 V CAN-Steuerung: MCP2515 CAN-Transceiver: SN65HVD230 485 Transceiver: SP3485 Abmessungen: 65 mm x 30 mm Montagelochgröße: 3,0 mm Pinbelegungen PIN-Code Raspberry Pi (BCM) BESCHREIBUNG 3V3er 3V3er 3,3 V Stromversorgung Masse Masse Boden SCK- P11/SCLK SPI-Taktingang MOSI-Modul P10/MOSI SPI-Dateneingabe MISCHUNG P9 / MISO SPI-Datenausgabe Kundenservice P8/CE0 Auswahl des SPI-Chips INTEGRIERT P25 Unterbrechen RXD-Modul P15/RXD RS485 UART-Empfang TXD-Modul P14/TXD RS485 UART-Übertragung RSE-Verfahren Punkt 4 RS485 TX/RX-Steuerung (standardmäßig automatische Steuerung, zur Aktivierung der manuellen Steuerung ist etwas Löten erforderlich), hoch für TX, niedrig für RX Abmessungen
