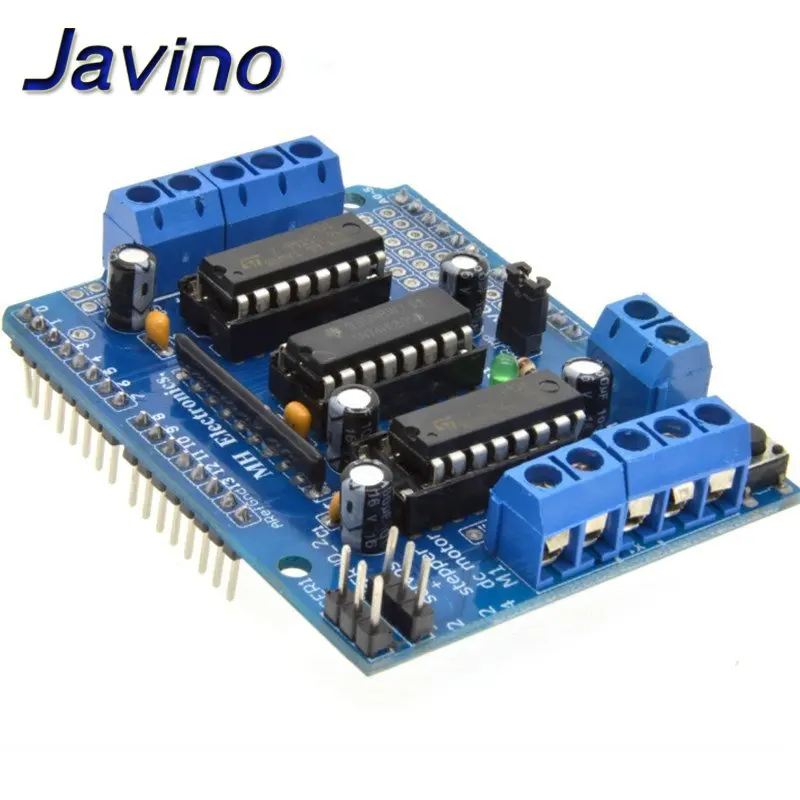

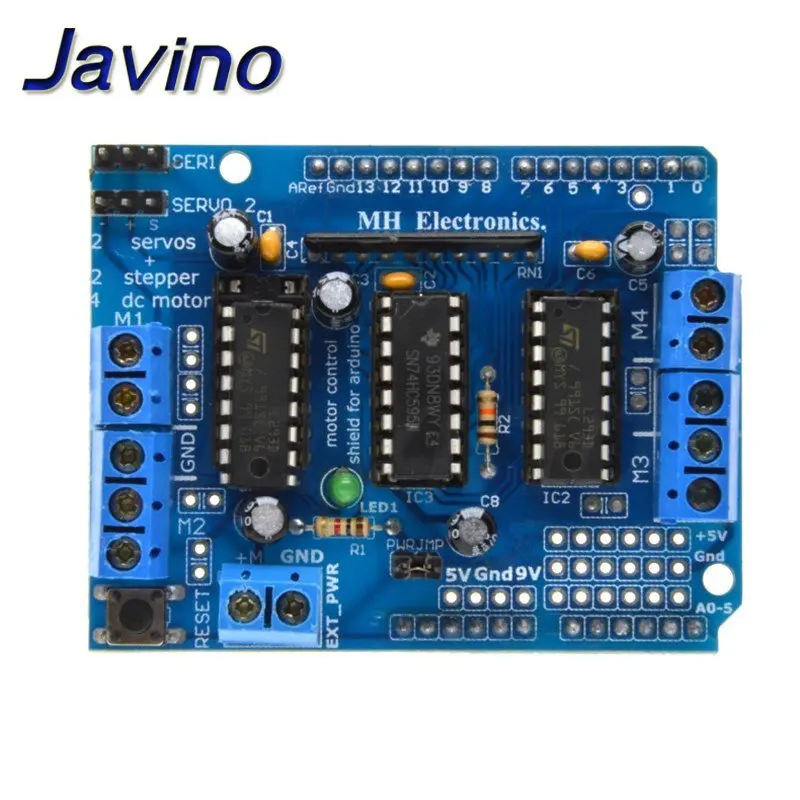

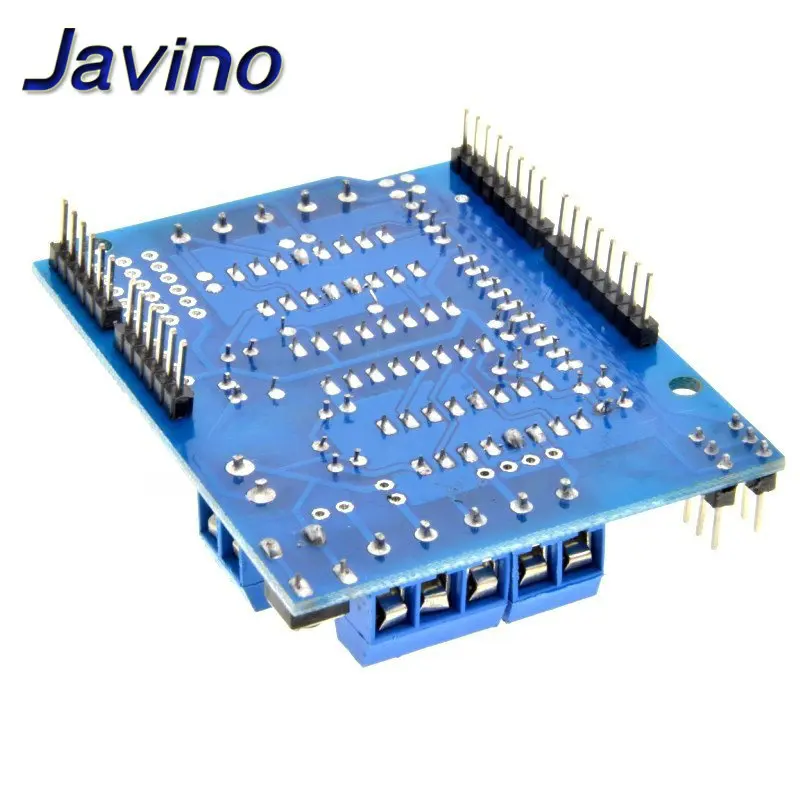

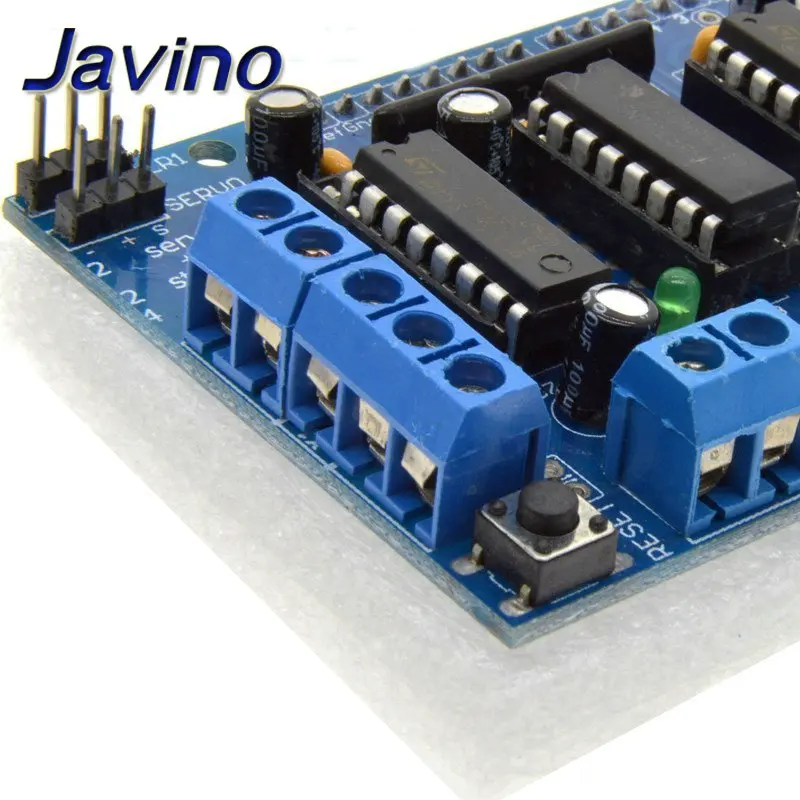

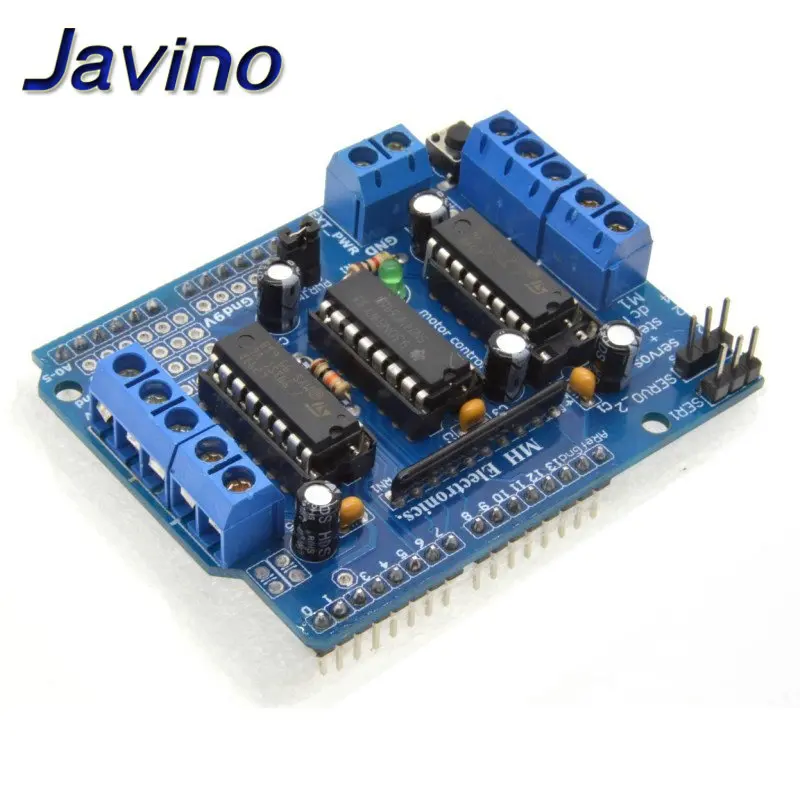

L293D Motor Drive Shield Dual für Arduino Duemilanove, Motoransteuerungs-Erweiterungsplatine, Motorsteuerungs-Shield
Beschreibung: Arduino ist ein hervorragender Ausgangspunkt für die Elektronik, und mit einem Motor-Modul kann es auch eine praktische und übersichtliche Plattform für Robotik und Mechatronik darstellen.Das L293d-Modul ist ein Entwurf für ein umfassend ausgestattetes Motorsteuermodul, das in der Lage ist, eine Vielzahl von einfachen bis mittelkomplexen Projekten mit Strom zu versorgen. Merkmale: · 2 Anschlüsse für 5V „Hobby“-Servos An den hochauflösenden, dedizierten Timer des Arduino angeschlossen – kein Jitter! · Bis zu 4 bidirektionale DC Motoren mit individueller 8-Bit-Geschwindigkeitsregelung (also eine Auflösung von ca. 0,5 %) · Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule, verwechselter oder mikrogesteuerter Spule. · 4 H-Brücken: Der L293D-Chipsatz liefert 0,6 A pro Brücke (1,2 A Spitzenstrom) mit thermischem Abschalt-Schutz, 4,5 V bis 12 V · Pull-Down-Widerstände halten die Motoren während des Einschaltens deaktiviert · Große Klemmenblöcke zum einfachen Anschließen von Kabeln (10-22 AWG) und Strom · Arduino-Reset-Taste an die Oberseite gebracht · 2-polige Klemmenleiste zum Anschluss externer Stromversorgung, für separate Logik-/Motorversorgungen · Getestet und kompatibel mit Mega, Diecimila und Duemilanove.
