MEGA2560 R3 (ATmega2560-16AU CH340G) AVR USB Board Development Board MEGA2560 PRO Für Arduino Expansion Board DIY Kit

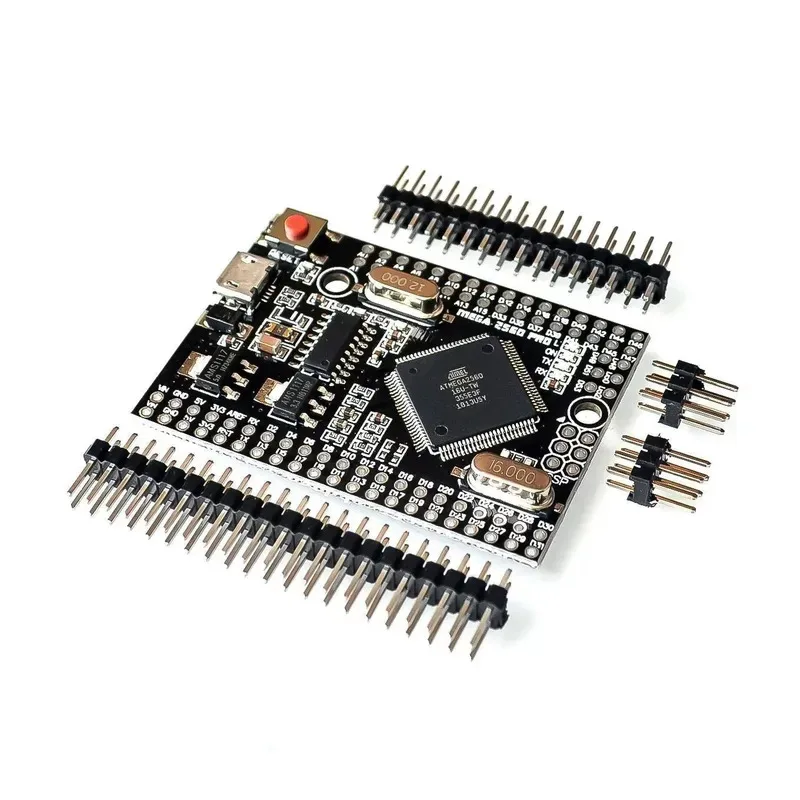

MEGA2560. CH340G ersetzt ATMEGA16U2 Mikrocontroller: ATmega2560 Betriebsspannung: 5V Eingangsspannung (empfohlen): 7-12V Eingangsspannung (Grenzwerte): 6-20V Digitale E/A-Pins: 54 (davon 15 mit PWM-Ausgang) Analoge Eingangspins: 16 Gleichstrom für I/O-Pin: 40 mA Gleichstrom für 3,3-V-Pin: 50 mA Flash-Speicher: 256 KB, davon 8 KB für den Bootloader SRAM: 8 KB EEPROM: 4 KB Taktfrequenz: 16 MHz MEGA2560 PRO Eingebettete Version des Mega 2560 CH340G/ATmega2560 – kompatibel mit der Mega 2560-Platine. Basierend auf dem Atmel ATmega2560-Mikrocontroller und dem USB-UART-Schnittstellenchip CH340G. Die Platine hat eine kompakte Größe von 38 x 55 mm. Sie ist eine gute Lösung, um Ihr endgültiges Projekt auf einer Lötplatine zu realisieren. Es handelt sich um eine Platine, die eine ähnliche Funktionalität wie die Mega 2560 bietet. Es ist eine eingebettete Platine, die jedoch die gleiche Stabilität aufweist und die Original-Chips ATmega2560 (16 MHz) verwendet. Die Platine verwendet den Chip CH340G als UART-USB-Konverter. Bei einer Betriebsfrequenz von 12 MHz wird ein stabiles Ergebnis beim Datenaustausch erzielt (es müssen Treiber auf dem Computer installiert werden). Mega PRO (Embedded) 2560 CH340G / ATmega2560 – wird über ein Micro-USB-Kabel mit dem Computer verbunden (dieses Kabel wird für fast alle Android-Smartphones verwendet). Sie können die Platine über den MicroUSB-Anschluss oder über die Stromversorgungsstifte mit Strom versorgen.Der Spannungsregler (LDO) kann mit einer Eingangsspannung von 6 V bis 9 V (Spitzenwert 18 V) Gleichstrom umgehen.Ausgangsstrom für 5 V beträgt etwa 800 mA, für 3 V ...3V – ca. 800 mA (Bitte beachten Sie, dass der Ausgangsstrom mit steigender Eingangsspannung abnimmt).Das wird für die meisten Ihrer ersten Projekte eine zuverlässige Stromversorgung gewährle
