ab CHF 13.90

💬 076 792 63 50 (WhatsApp / SMS)

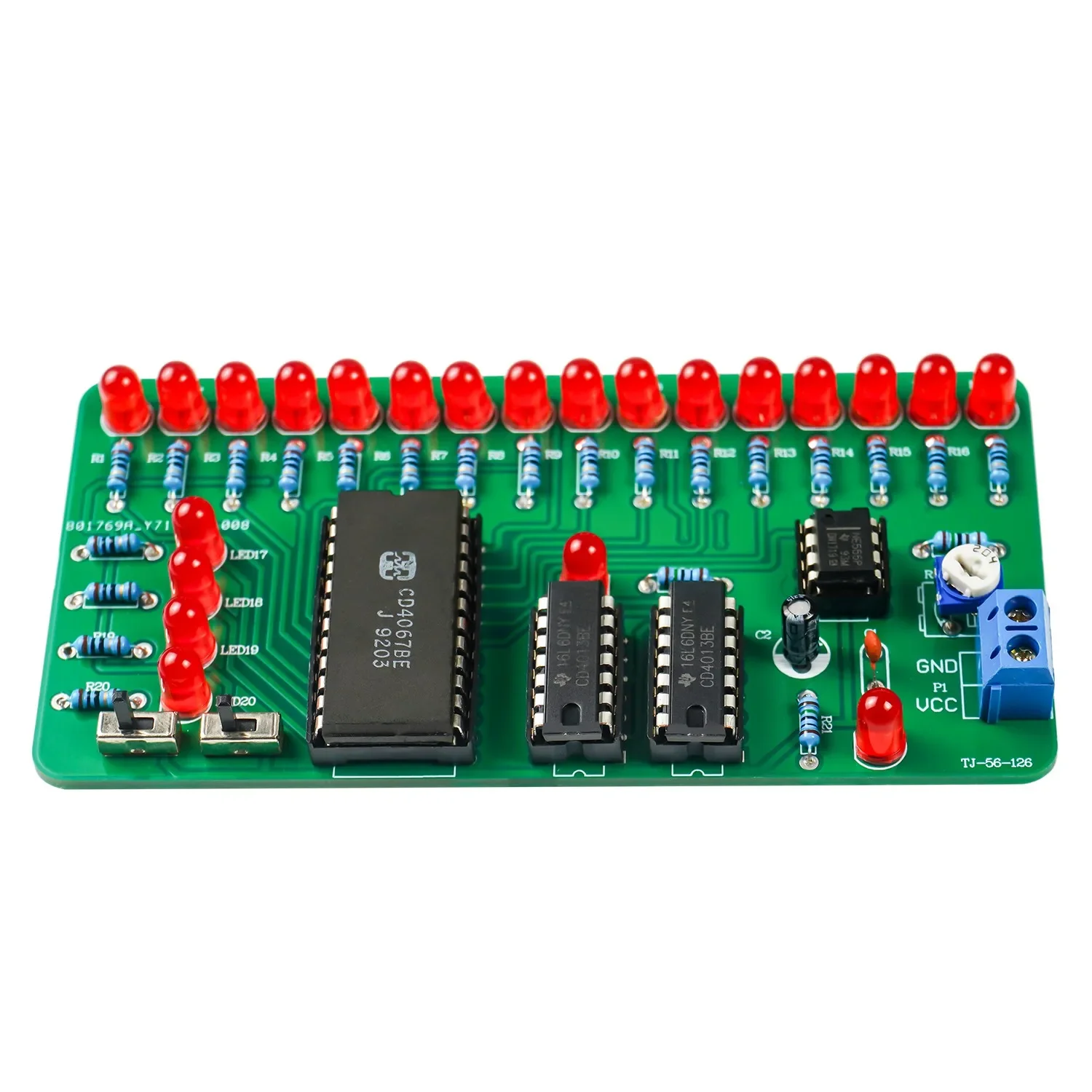

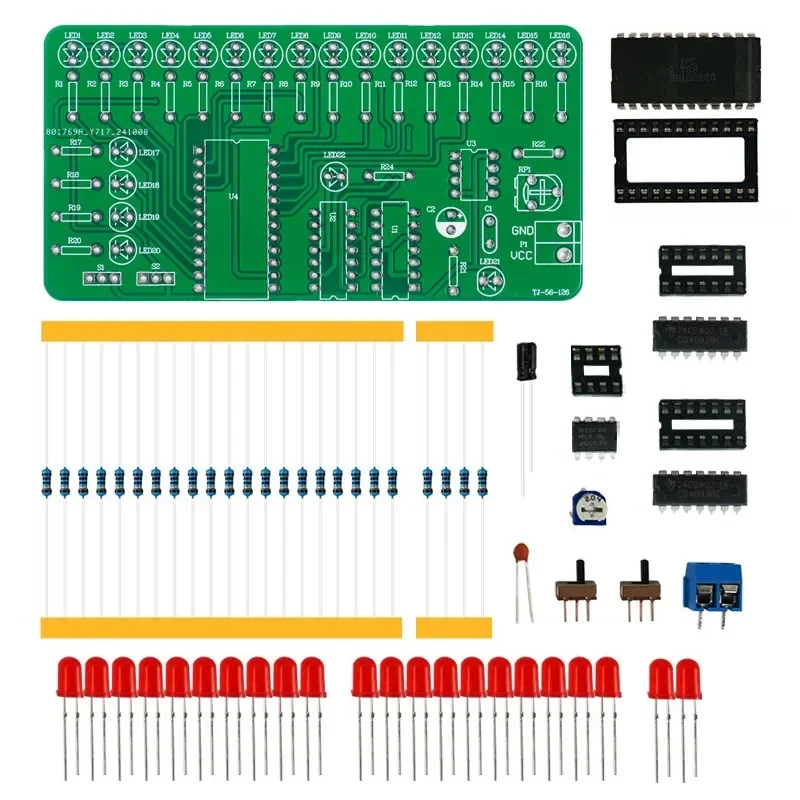

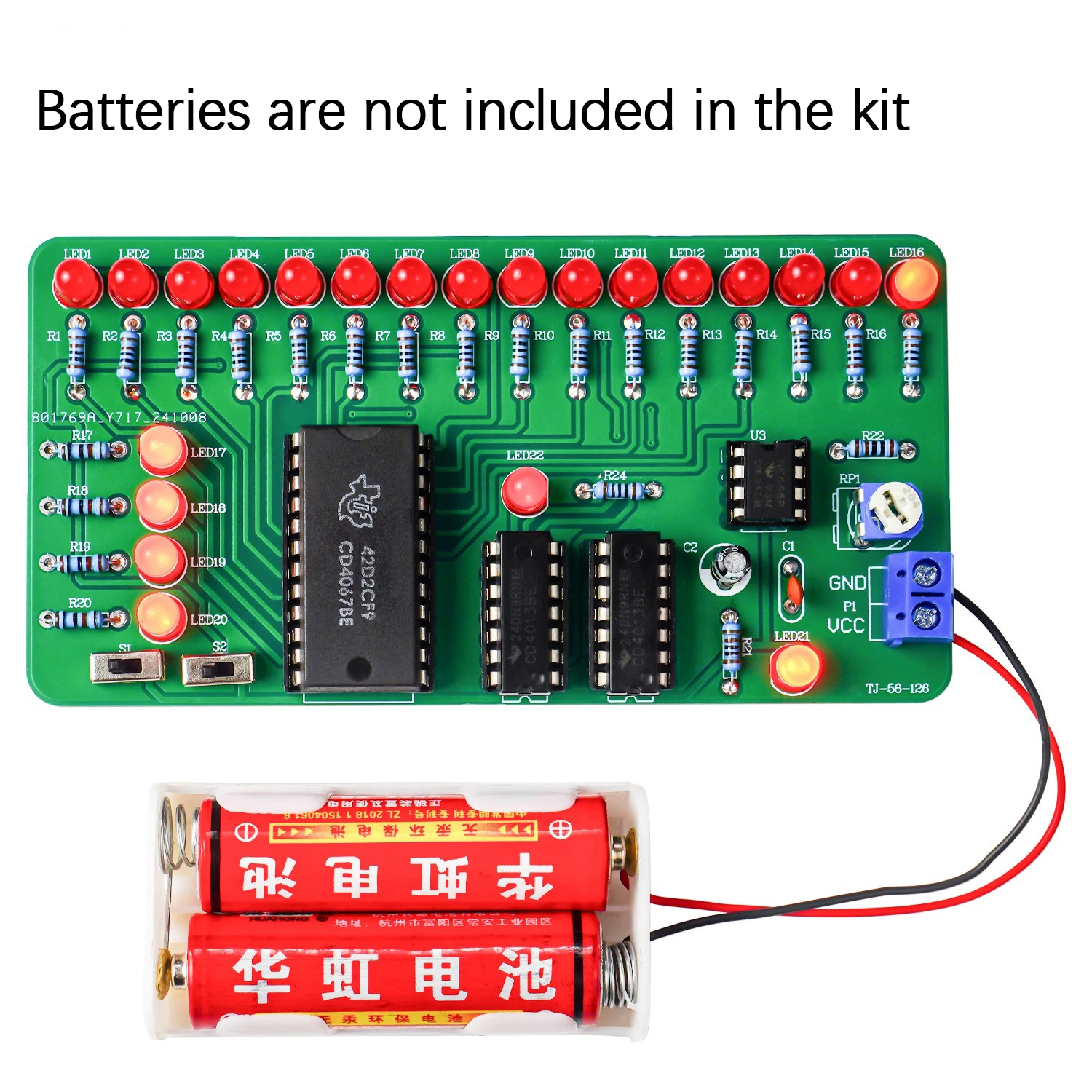

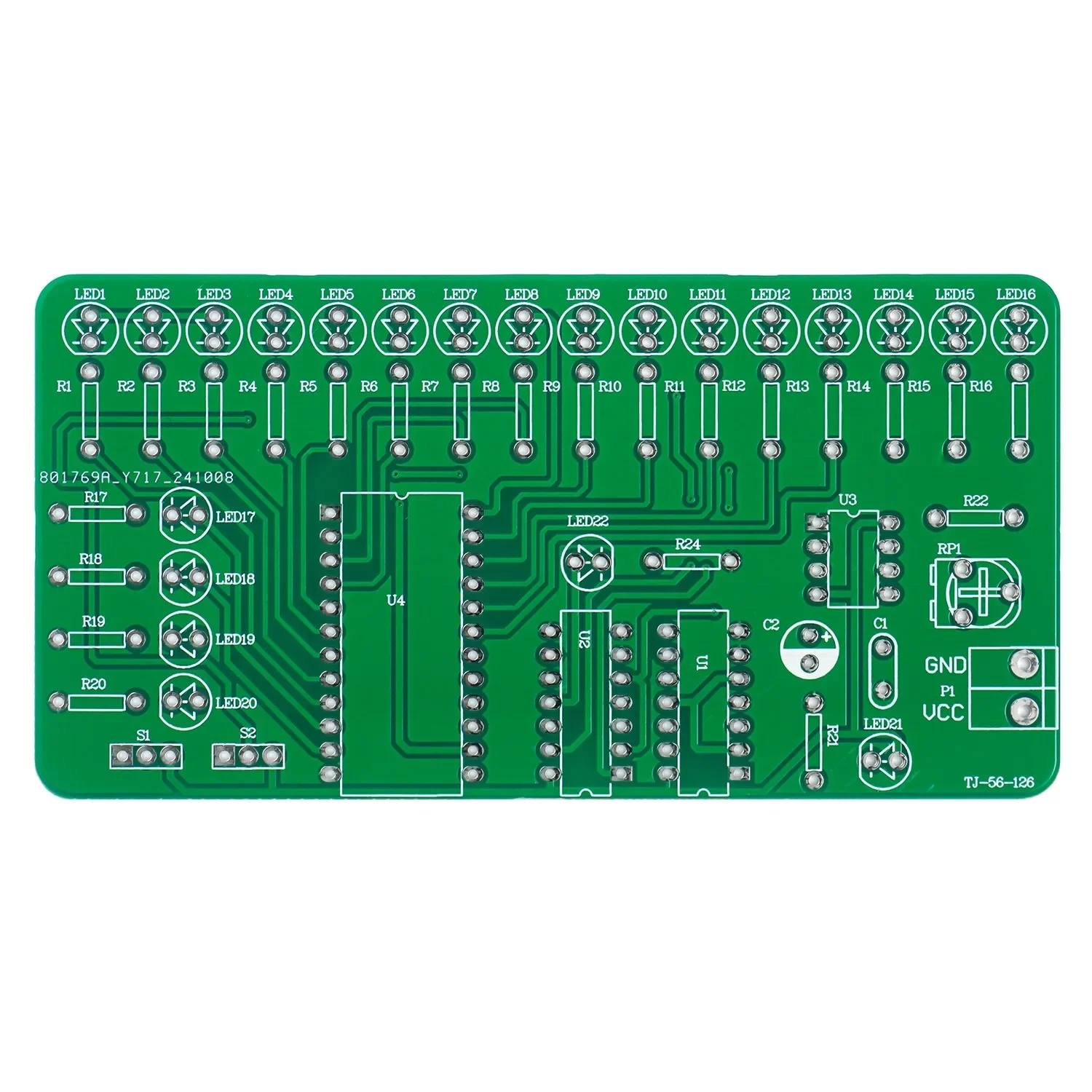

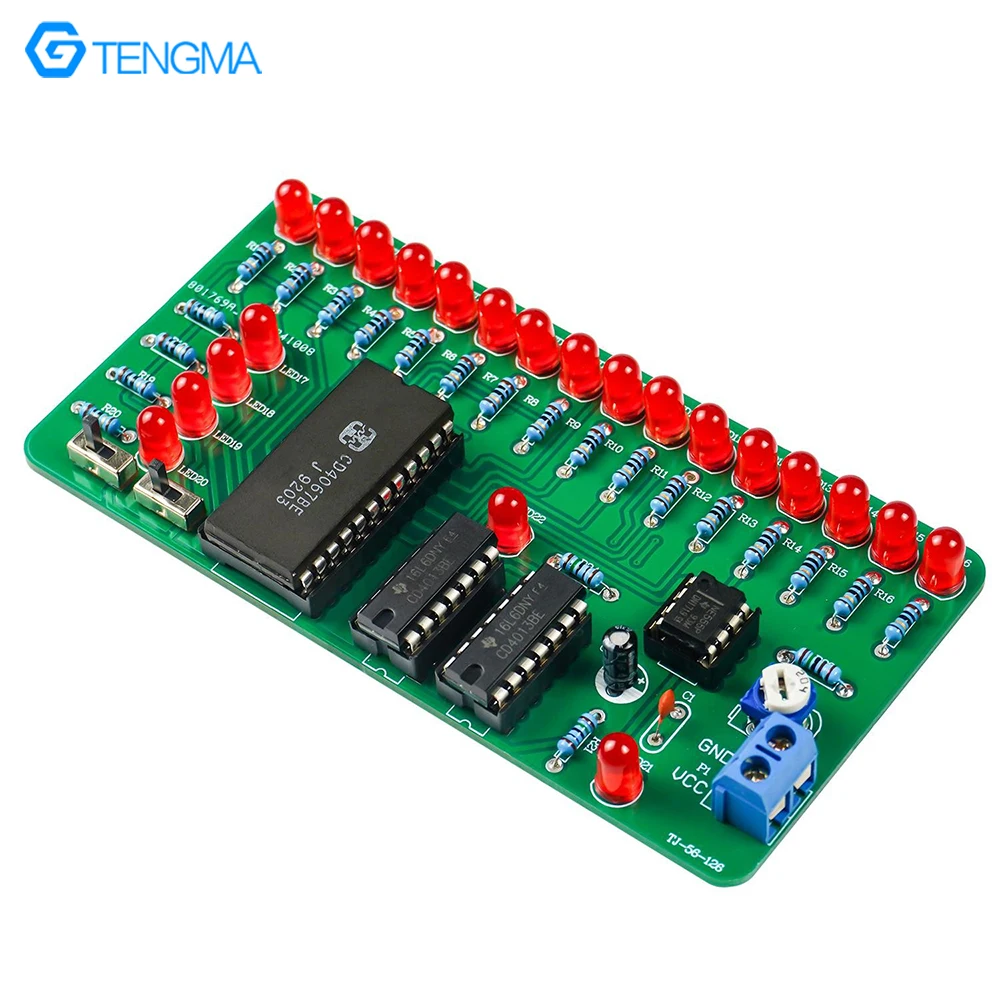

Produktname: Running Light Experiment DIY Kit Produktmodus: TJ-56-126 Produktgröße: 109,6 x 56 mm Leiterplattenmaterial: Doppelseitige Platine FR-41,6 mm grünes Öl mit weißen Zeichen Betriebsspannung: DC3V Hinweis: Es handelt sich um DIY-Kits.Muss selbst gelötet werden. Aufgrund der unterschiedlichen Licht- und Bildschirmeinstellungen kann die Farbe des Artikels geringfügig von der Abbildung abweichen. Bitte erlauben Sie geringfügige Maßunterschiede aufgrund unterschiedlicher manueller Messungen. Produkteinführung: Die Arbeitsspannung dieses Kits beträgt DC3V. Verwenden Sie zwei 5-Trockenbatterien, damit es normal funktioniert.Das Kit besteht aus allen steckbaren Komponenten, der Schweißschwierigkeitsgrad ist moderat und es ist mit einem Spanhalter ausgestattet, um das Problem des umgekehrten Spannenschweißens für Anfänger zu vermeiden, geeignet für Anfänger. Nach dem Einschalten leuchtet zuerst die Betriebsanzeige LED21, danach wechseln LED1-LED16 abwechselnd, was den Effekt von Lauflichtern zeigt. LED22 blinkt einmal, die Lauflichter bewegen sich um einen Rahmen, LED20-LED17 mit ihren hellen und dunklen Leuchtungen geben den binären Zählwert von 0000 bis 1111 an. Betätigen Sie den Kippschalter S1 oder S2, um das Lauflicht auszuschalten, und drehen Sie das Potentiometer, um die Laufgeschwindigkeit des Lauflichts anzupassen. Schaltplan: Diese Schaltung ist eine Zeitbasis-Schaltung + Flip-Flop integrierte Anwendungsschaltung. In der Schaltung sind zwei Doppel-D-Flip-Flops U1 und U2 mit einem 4-Bit-Zähler verbunden, der das NE555-Pulssignal zählt. Die Zählergebnisse werden über die Ausgänge D1-D4 ausgegeben. D1-D4 sind mit LED20-LED17 verbunden, um die aktuelle Zählung des Binärwerts anzuzeigen (z.B.: 4 Lichter alle an, das entspricht 1111; alle aus, das entspricht 0000).Alle aus bedeutet 0000). Der 16-fach analoge Schalter-IC CD4067 wählt einen der Schalter (100-15) aus, der an INH (15) angeschlossen wird, um die entsprechende Leuchtdiode e
