CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

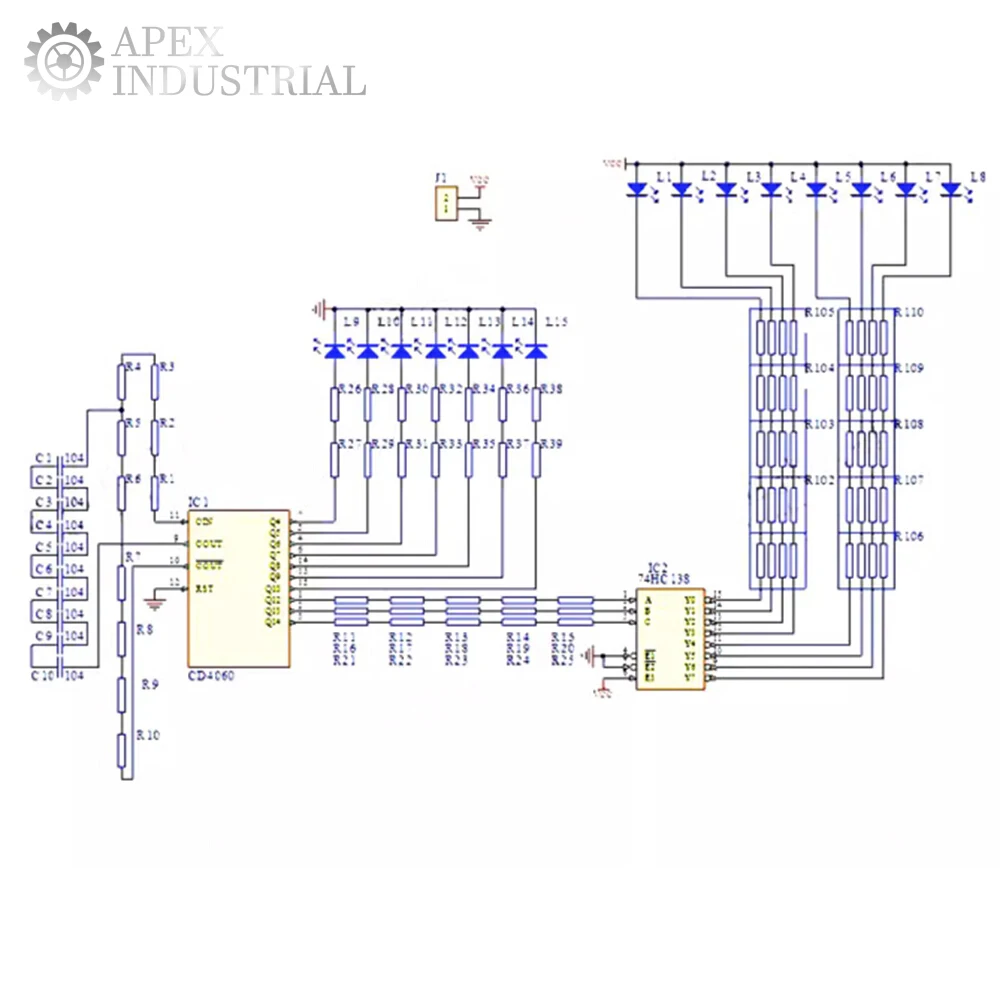

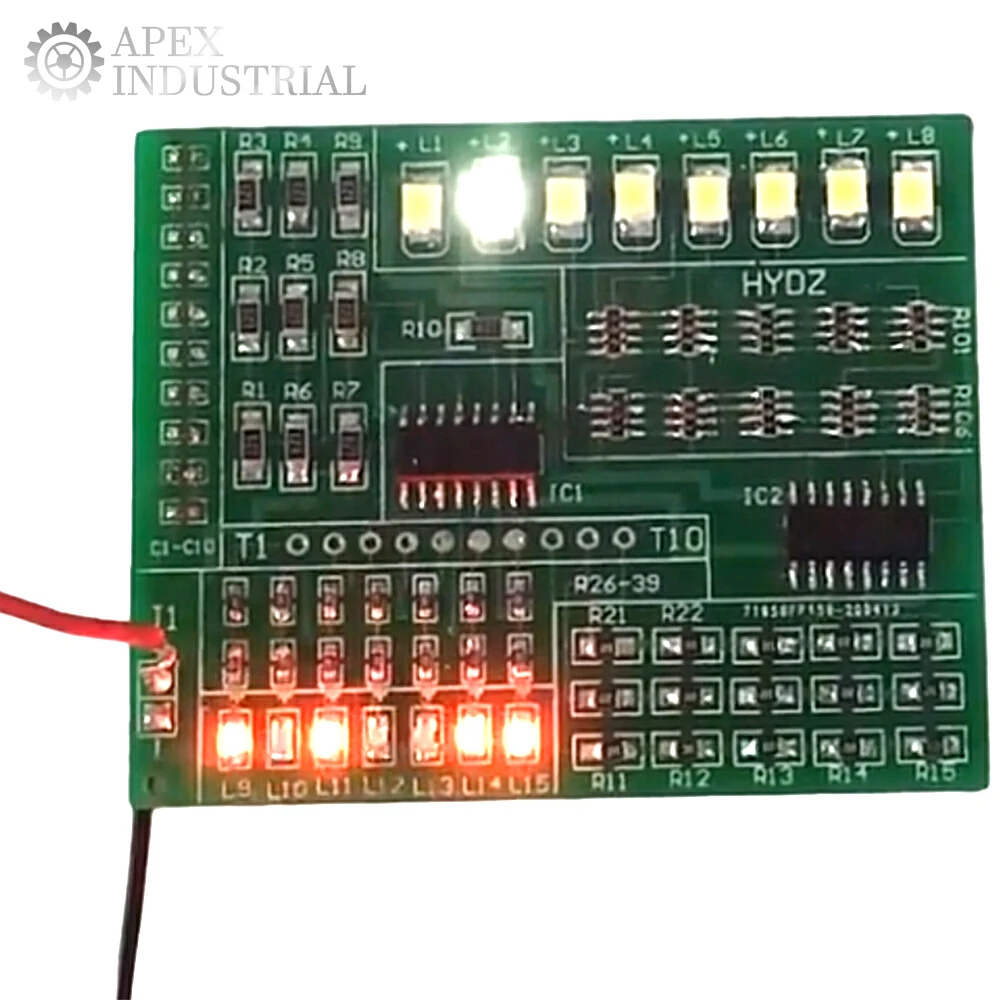

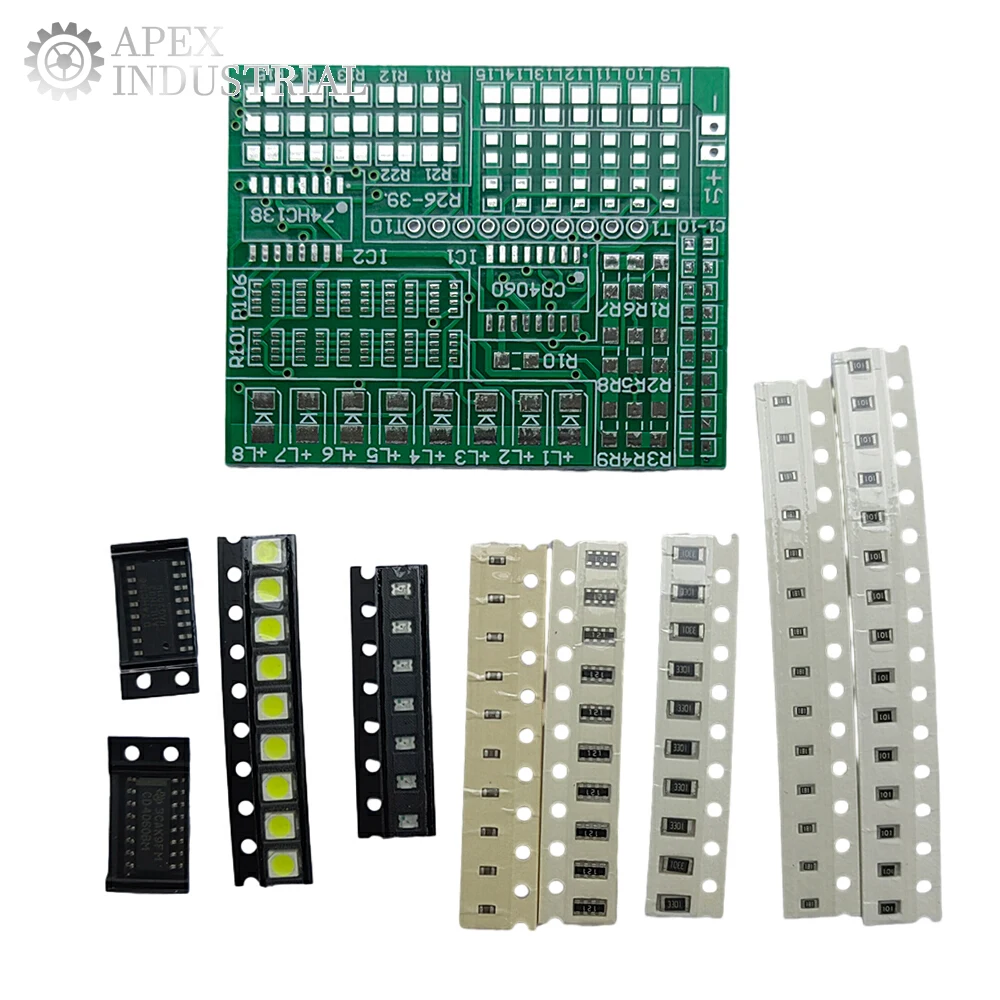

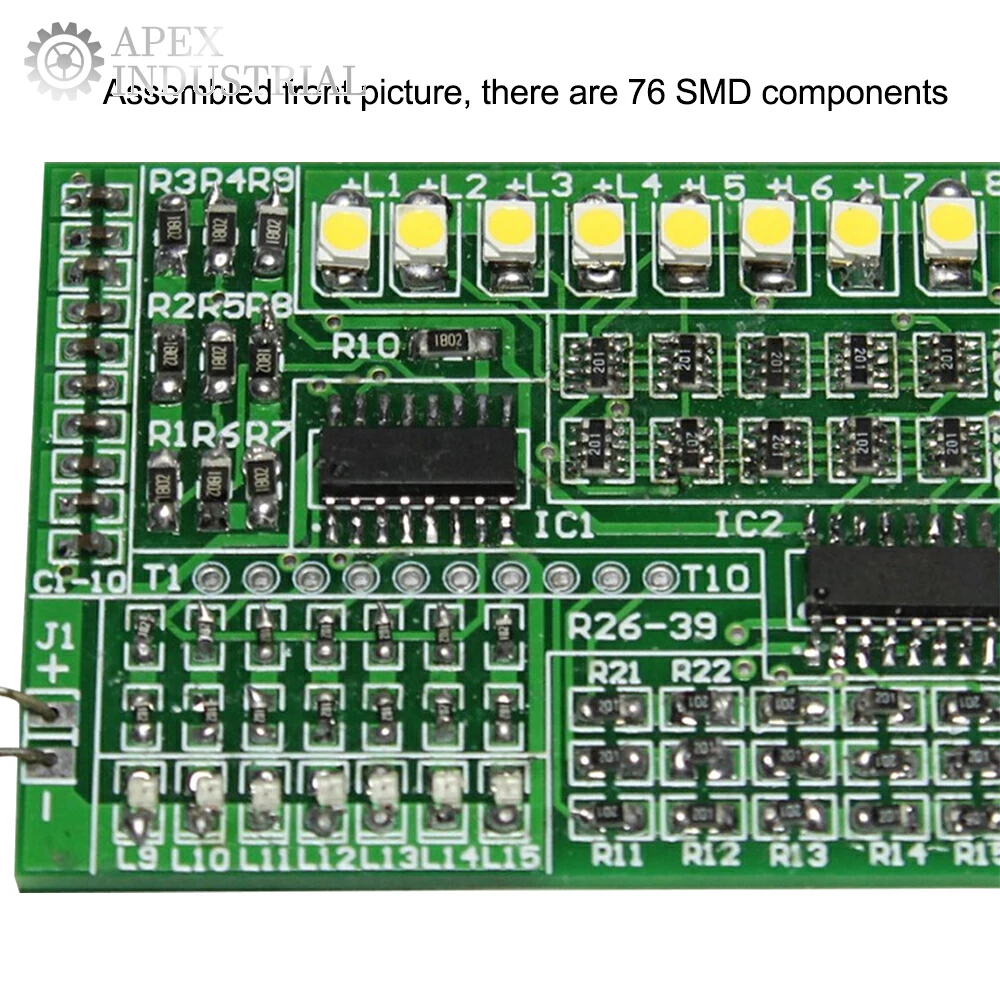

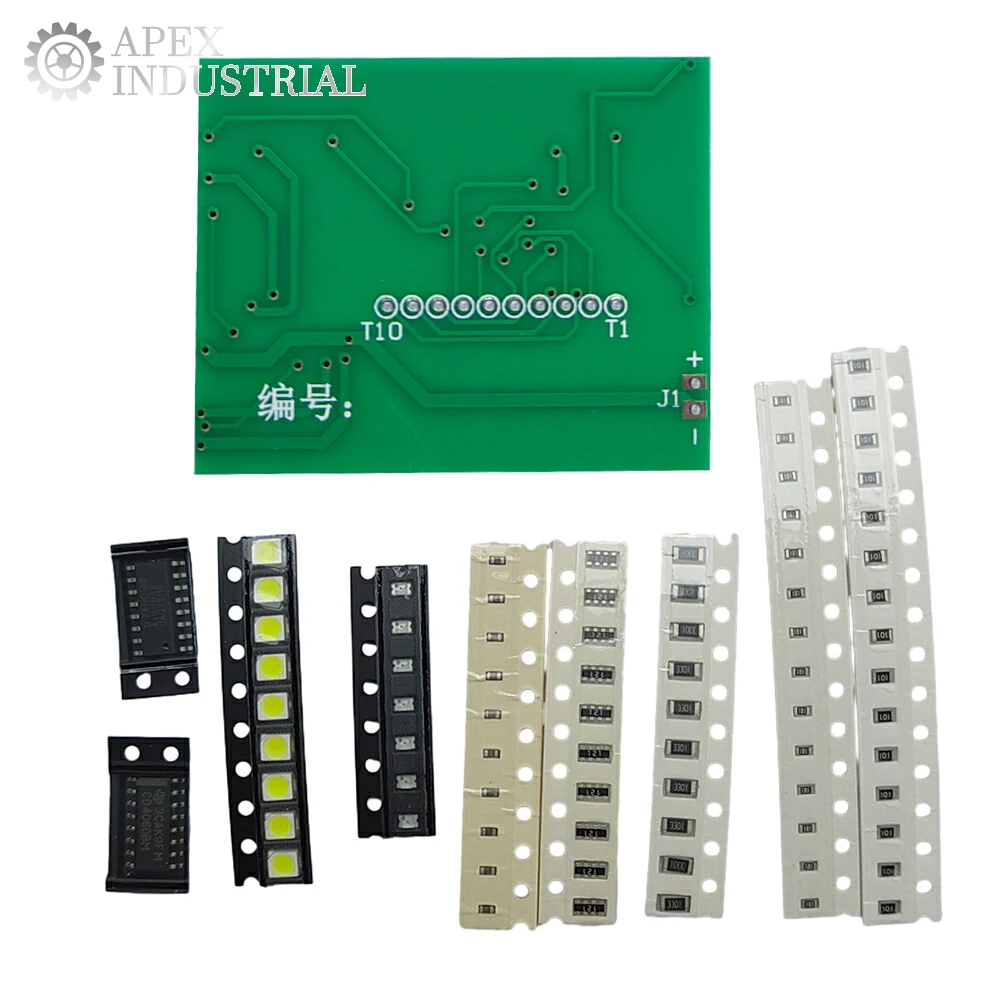

Features: 1. Vollständiges SMD-Design, Schweißqualität kann durch die Beleuchtung von 15 LEDs visuell angezeigt werden; 2. Die Schaltung ist neuartig, interessant und verfügt über ein komplettes Sortiment an Komponenten. 3. Durch die Verwendung einer doppelseitigen Glasfasersprüh-Zinnplatte kann es für Schweißübungen für Anfänger, praktisches Training, Prüfungen, Wettkämpfe usw. verwendet werden. 4. Stellen Sie eine WORD-Version des Benutzerhandbuchs bereit, damit jeder flexibel geändert werden kann. 5. Platinenmaterial: Internationale Standardplatine, alle Lötpads sind verzinnte, hochfeste, feuerfeste und sturzsichere Materialien, können wiederholt zerlegt werden, das Leiterplattendesign ist angemessen und es werden häufig verwendete SMD-Komponenten verwendet. Parameter: Arbeitsspannung des Stromkreises: 5V Plattengröße: 59 * 48 mm Plattenstärke: 1,6 mm Einführung in den Schaltkreis: Bei dieser Schaltung handelt es sich um eine lichtemittierende Dioden-Automatiksteuerungsschaltung, die aus digitalen integrierten Schaltkreisen CD4060 und 74HC138 besteht.Der CD4060 besteht innen aus einem Oszillator und einem Binärzähler mit 10-Ausgangsstufen.Der Oszillator kann extern an einen Quarzoszillator oder RC angeschlossen werden.Der Steuerschaltkreis ist im RC-Oszillationsmodus verbunden, bestehend aus der R1-R10-Serie und der C1-C10-Serie.Der Widerstandswert der Widerstandsserie ist die Summe der Widerstandswerte jedes Widerstands. Der Serienanschluss von Kondensatoren mit derselben Kapazität entspricht der Kapazität eines einzelnen Kondensators/Anzahl von Kondensatoren, 104/10, Nachdem die Oszillationsschaltung von CD4060 gestartet ist, zählt der Zähler das Oszillationssignal und jedes binäre Bit des Zählers dreht sich kontinuierlich mit der Zählung, wodurch ein Rechtecksignal mit einer Frequenz von hoch auf niedrig auf den Pins Q4-Q14 ausgibt wird.Q4-Q10 treibt jeweils eine LED L9-L15 an, wodurch diese siebe
