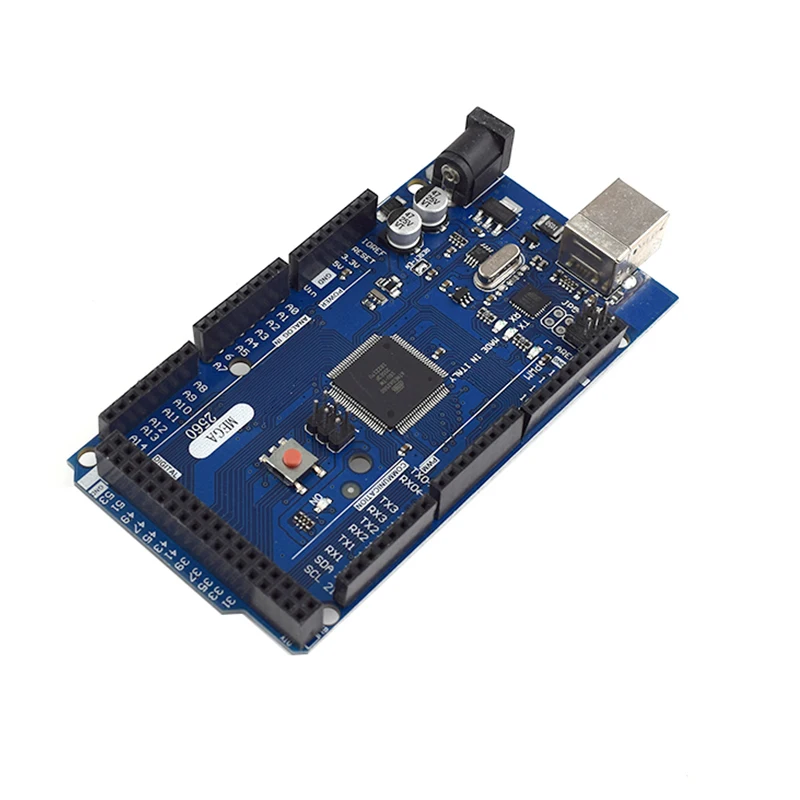

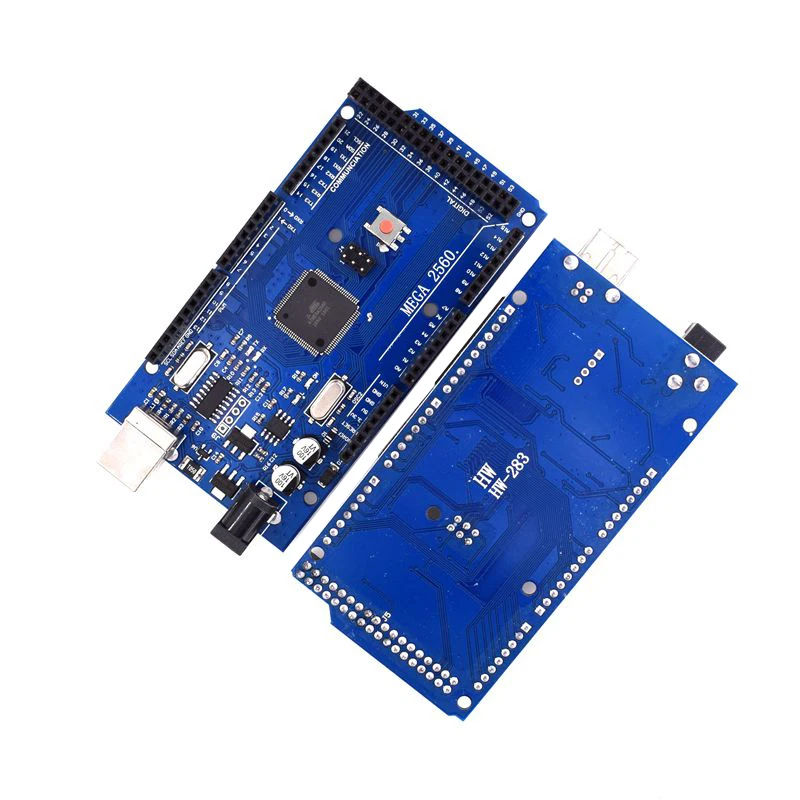

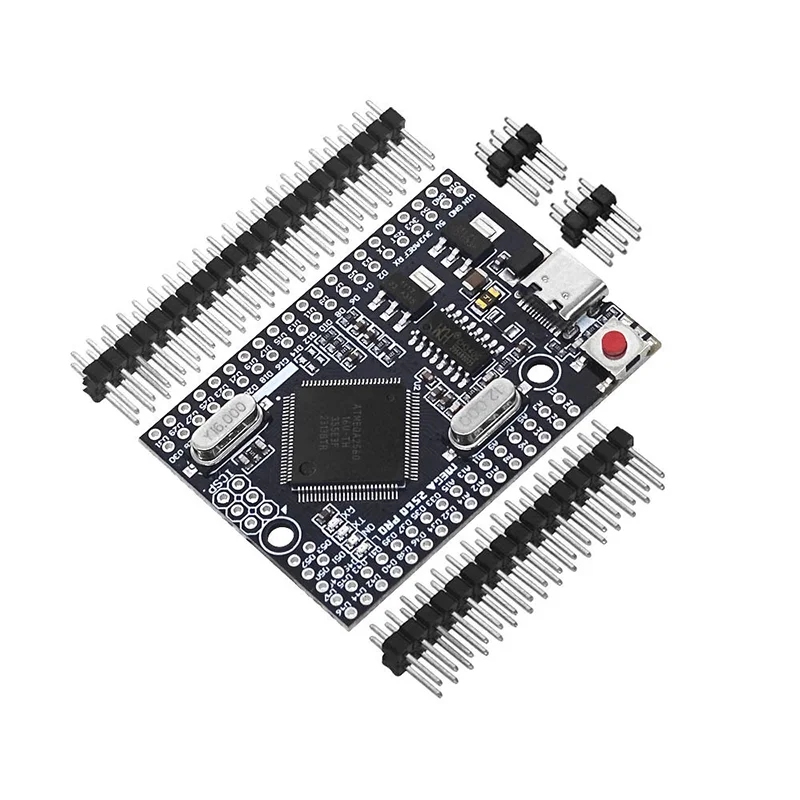

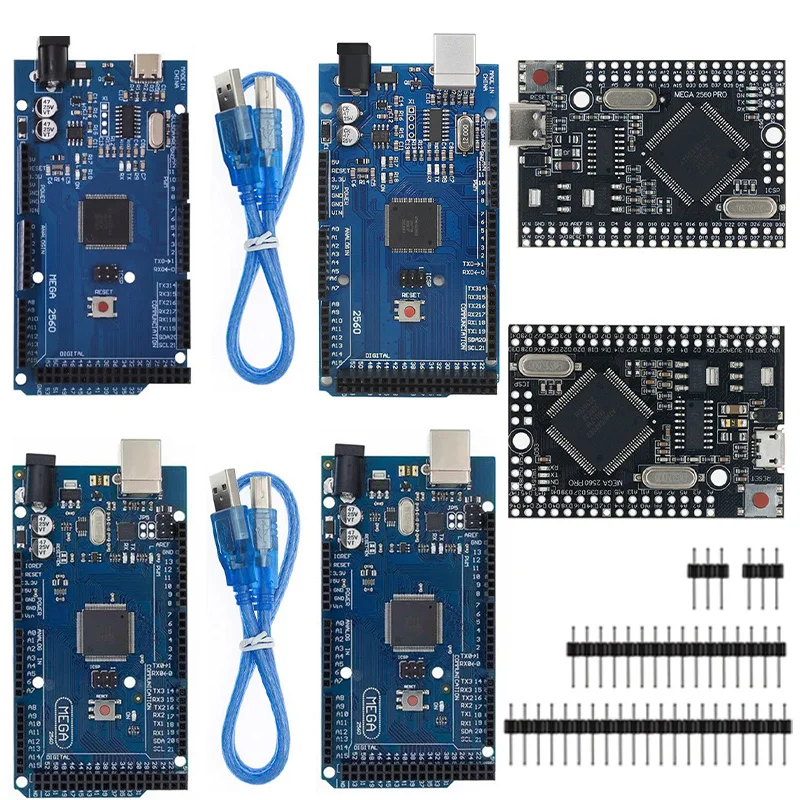

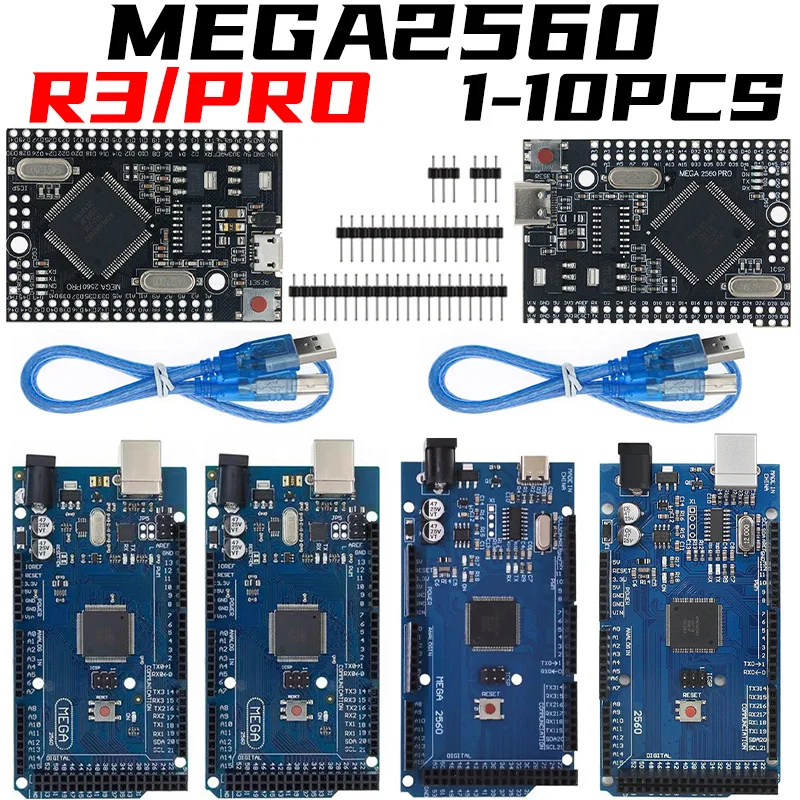

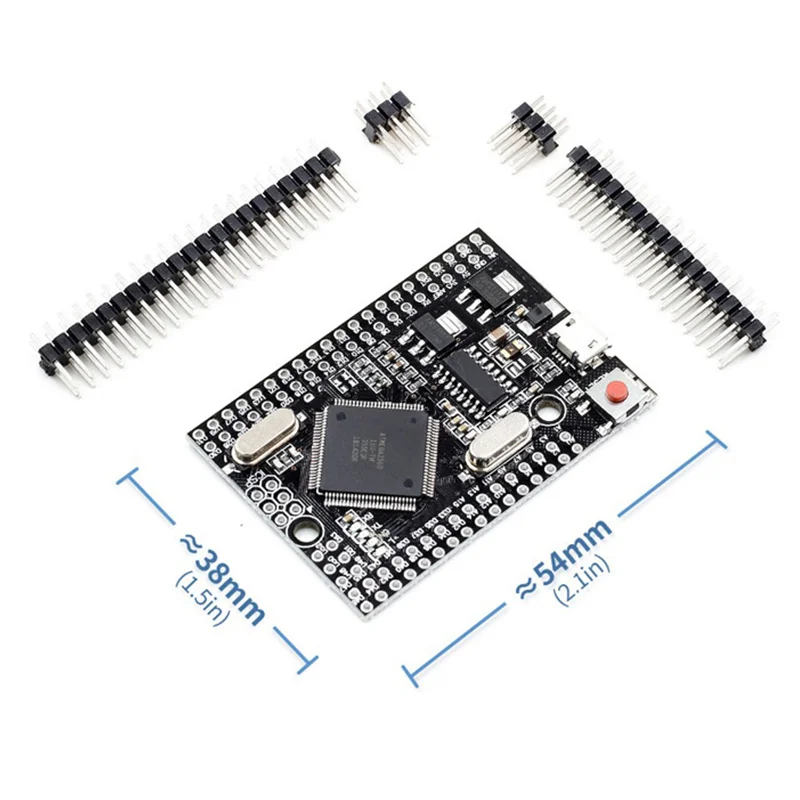

MEGA2560 R3 (ATmega2560-16AU CH340G) AVR USB-Board Entwicklungsboard MEGA2560 für Arduino
MEGA2560 CH340G Ersetzen Sie ATMEGA16U2 Mikrocontroller:ATmega2560 Betriebsspannung: 5 V Eingangsspannung (empfohlen): 7–12 V Eingangsspannung (Grenzwerte): 6–20 V Digitale I/O-Pins: 54 (davon 15 eine PWM-Ausgabe liefern) Analoge Eingangspins: 16 Gleichstrom pro E/A-Pin: 40 mA Gleichstrom für 3,3 V Pin: 50 mA Flash-Speicher: 256 KB, davon 8 KB vom Bootloader verwendet SRAM:8 KB EEPROM:4 KB Taktgeschwindigkeit: 16 MHz DIY-Kit für Erweiterungsplatine, kompatibel mit MEGA2560 Prototyp-Schraube/Klemmenblock-Schildplatinen-Kit für ArduinoMEGA-2560 R3. Das Kit umfasst Prototyp-Leiterplatten, Klemmenblöcke und Buchsenleiste. Nicht zusammengebaut, verschiedene Montagemethoden, Sie können flexibel verwenden. PCB: FR-4 Glasfaserplatine, zwei Kupferschicht, Größe 120 mm x 78 mm. „Pads Gitter / Steigung 2,54 mm / 0,1 Zoll“, Lochdurchmesser 0,8 mm.“ „Klemmenblockabstand 3,5 mm / 0,138“, Lochdurchmesser 1,2 mm.“ Klemmenblock: „Steigung 3,5 mm / 0,138“ Mini-Klemmenblöcke, insgesamt 84 Pins (3 Stück x 24 Stück, 2 Stück x 6 Stück).“ Drahtbereich 26–16 AWG, Streifenlänge 5 mm, Schrauben aus M2-Stahl, Stiftleiste und Käfig aus Messing. Buchse für weibliche Header: „Steigung 0,1“/2,54 mm, Stiftlänge 15 mm / 0,59““ Einreihig 10 Pin x 1 Stück, einzelne Reihe 8 Pin x 5 Stück, zweireihig 18 Pin x 1 Stück.
