ab CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

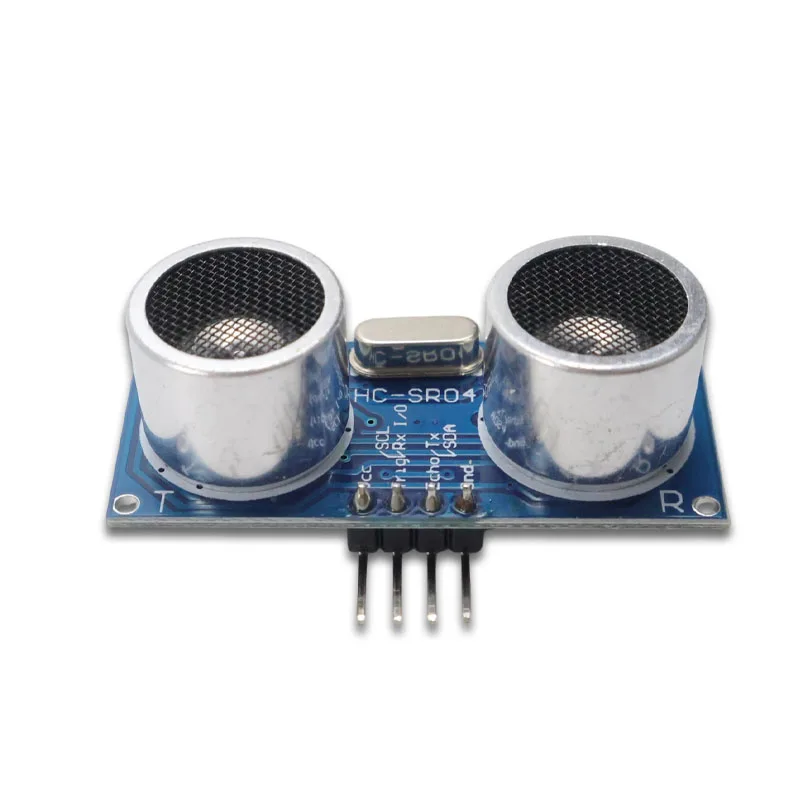

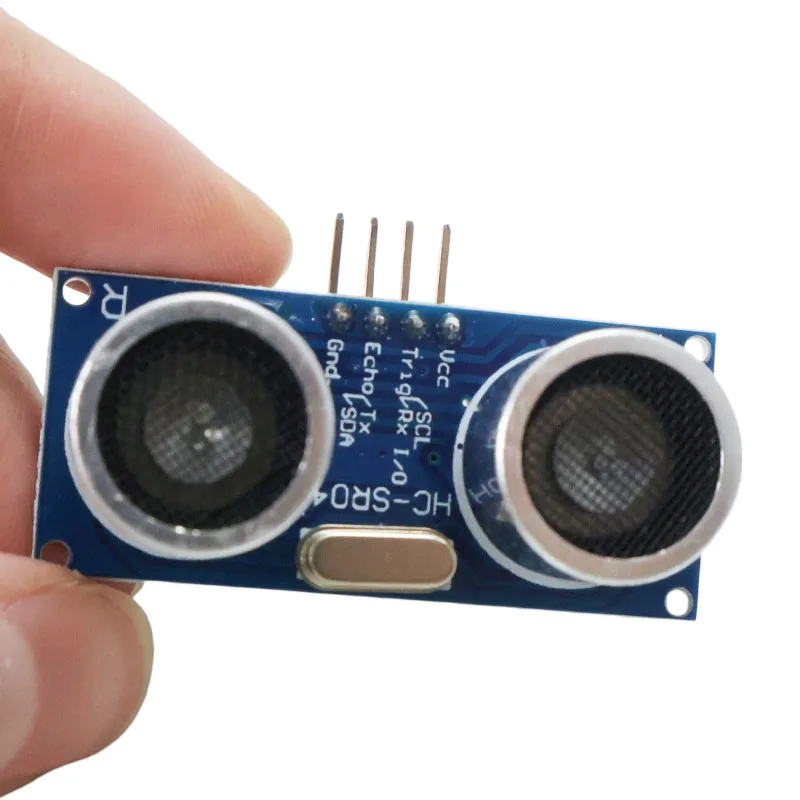

Haupttechnische Parameter des Moduls: 1.Arbeitsspannung: 5 V (DC) 2. Statischer Strom: Weniger als 2 mA. 3. Ausgangssignal: elektrisches Frequenzsignal, High-Pegel 5V, Low-Pegel 0V. 4. Sensorwinkel: Nicht mehr als 15 Grad. 5. Erkennungsreichweite: 2 cm–450 cm. 6. Hohe Präzision: Bis zu 0,3 cm  7. Eingangs-Trigger-Signal: 10 µs TTL-Impuls 8. Echosignal: Ausgang TTL PWL-Signal Anschlussart: 1.VCC 2. Trig (T) 3. echo(R) 4.GND Verwendungsmethode: Versorgen Sie das Modul mit 5 V. Der Ausgang beträgt 5 V, wenn sich ein Hindernis im Bereich befindet, oder 0 V, wenn nicht. Der Ausgangspin  dieses Moduls wird als Schaltausgang verwendet, wenn es als Diebstahlsicherungsmodul dient, und ohne die Füße, wenn  Entfernungsmodule. Hinweis: Das Modul sollte vor dem Einschalten in den Stromkreis eingesetzt werden, um  hohes Maß an Fehlbedienung; falls nicht, dann wieder einschalten.  Funktionsprinzip des Moduls:  1. IO-Trigger durch Anlegen einer mindestens 10 µs langen Sequenz eines High-Pegelsignals. 2. Das Modul sendet automatisch acht 40-kHz-Rechteckwellen und erkennt automatisch, ob es empfängt  das zurückkehrende Impulssignal. 3. Wenn Signale zurückkommen, durch Ausgabe eines hohen Pegels und der Dauer des hohen Pegels  fortgesetzt ist, ist die Zeit vom Senden bis zum Empfang des Ultraschalls. Prüfentfernung =  (Hochpegelzeit * Schallgeschwindigkeit (340 M/S) / 2. Hinweis: Dieses Modul ist nicht für den Anschluss an elektrische Energie geeignet, wenn Sie es an  Modul mit elektrischer Energie, dann lassen Sie den GND-Anschluss dieses Moduls  sonst beeinträchtigt dies die normale Funktion des Moduls
