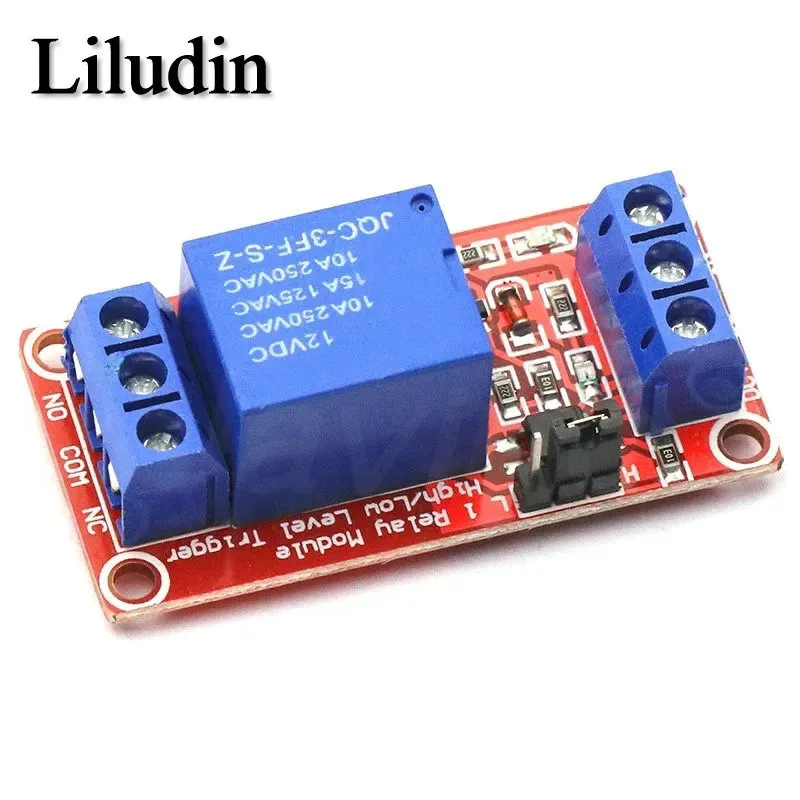

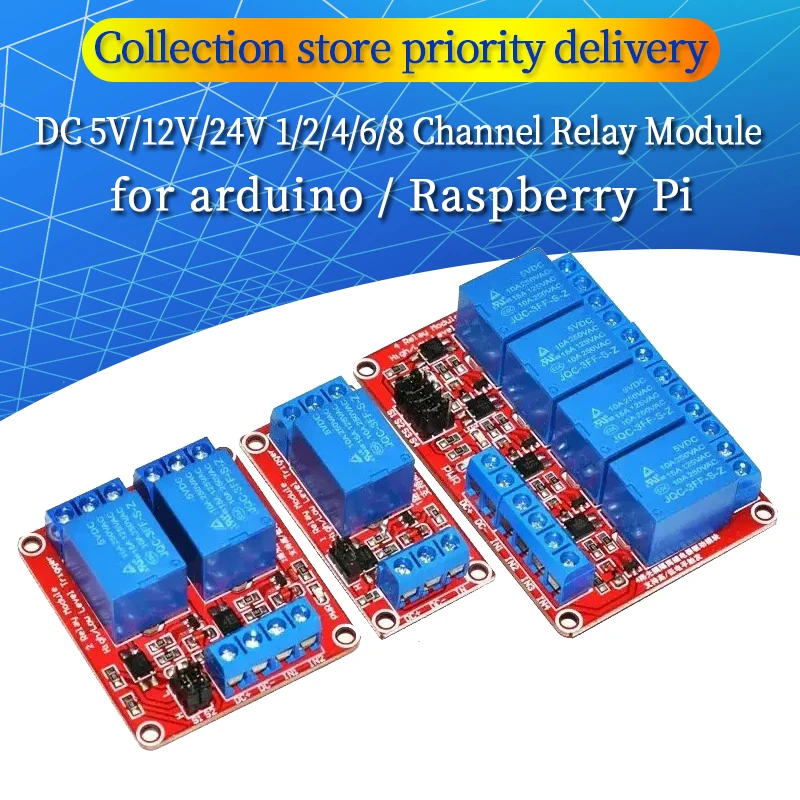

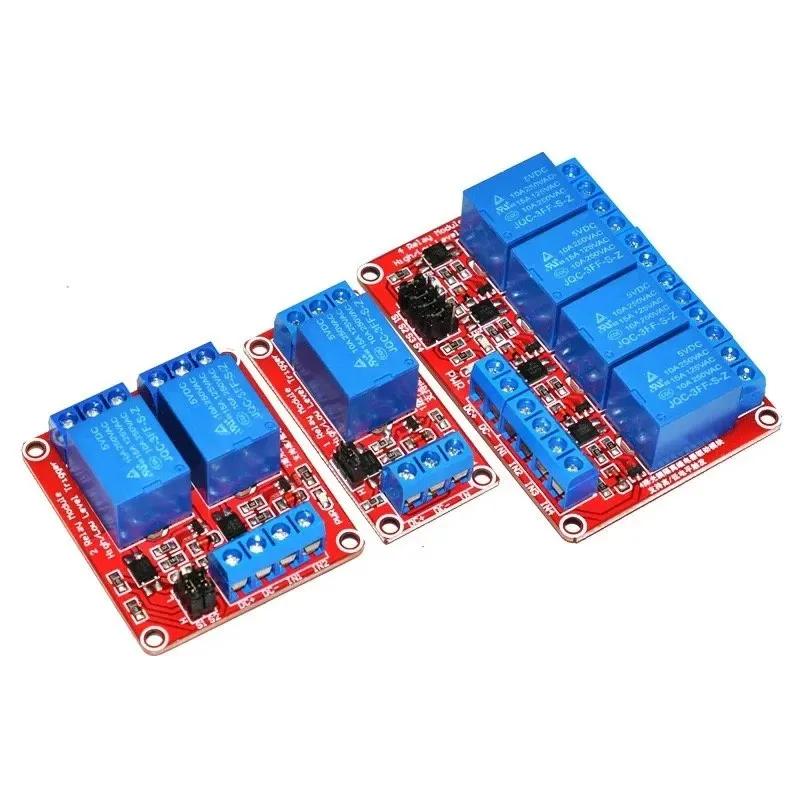

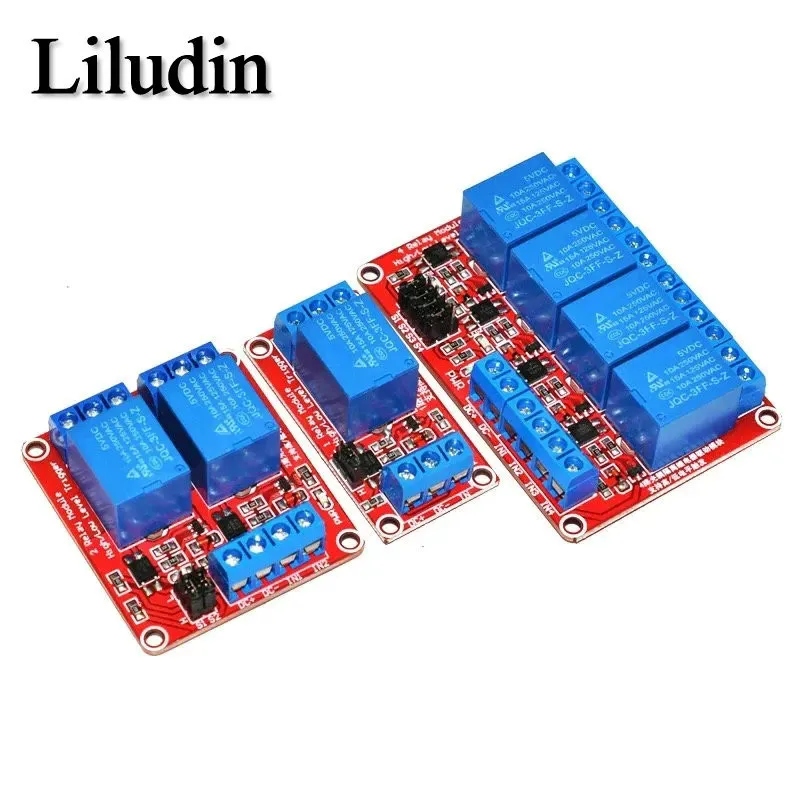

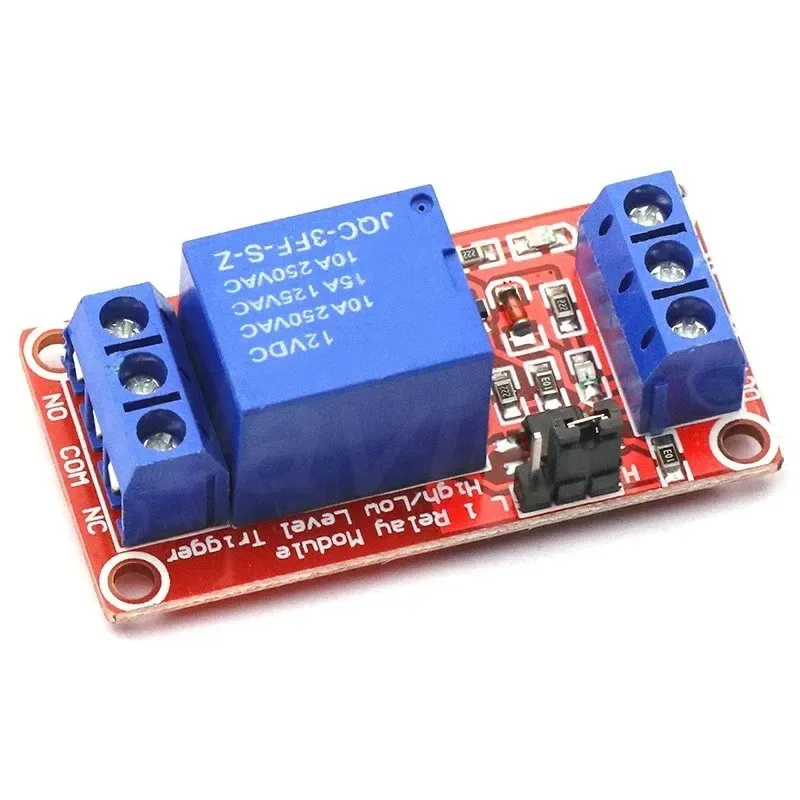

DC 5V 12V 24V 1 2 4 6 8-Kanal-Relaismodul-Platinenabschirmung mit Optokoppler/High-und Low-Level-Trigger für Arduino-Raspberry Pi
DC 5V 12V 24V 1 2 4 8 Kanal Relaismodul Board Shield mit Optokoppler / High- und Low-Level-Trigger für Arduino Raspberry Pi Beschreibung des Moduls: 1. Das Modul verwendet ein echtes Qualitätsrelais, normalerweise offene Schnittstellen. Maximale Belastung: AC 250 V/10 A, DC 30 V/10 A; 2. Verwendung von SMD-Optokoppler-Isolation, Fahrfähigkeit, stabile Leistung; Auslösestrom 5mA; 3. Das Modul Betriebsspannung 5V 12V 24V; 4. Das Modul kann durch einen Jumper-Einstellungstrigger hoch oder niedrig sein; 5. Fehlertolerantes Design, auch wenn die Steuerleitung defekt ist, funktioniert das Relais nicht; 6. die Betriebsanzeige (grün), die Relais-Statusanzeige (rot) 7. Das Schnittstellendesign der menschlichen Natur, alle Schnittstellen sind über eine direkte Verbindungsklemmkabel verfügbar, sehr praktisch 8. Modulgröße: 50 mm x 26 mm x 18,5 mm (L x B x H). Modulschnittstelle: 1.DC+: positive Stromversorgung (VCC) 2.DC-: negative Stromversorgung (GND) 3.IN: Kann ein Steuerrelais für hohen oder niedrigen Pegel sein Relaisausgänge: NEIN oder NOx: Lastzugangsklemme, normalerweise offen COM oder COMx: Ladezugang, üblicherweise NC oder NCx: Lastzugangsklemme, normalerweise geschlossen Auslöseoptionen für hohe und niedrige Pegel: Es handelt sich um einen Low-Pegel-Trigger, wenn der Jumper an den LOW-Pin angeschlossen wird Es handelt sich um einen High-Pegel-Trigger, wenn der Jumper an den HIGH-Pin angeschlossen wird
