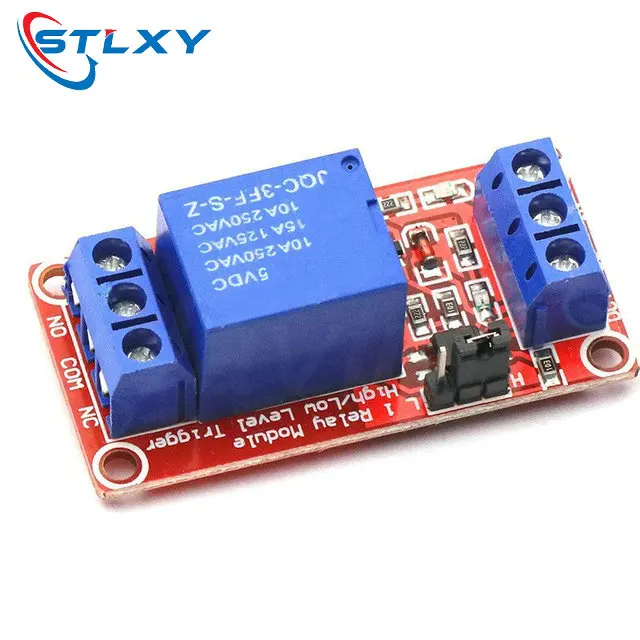

1-Kanal 5V 12V 24V Relaismodul-Board Shield mit Optokoppler, unterstützt High- und Low-Level-Trigger für Arduino

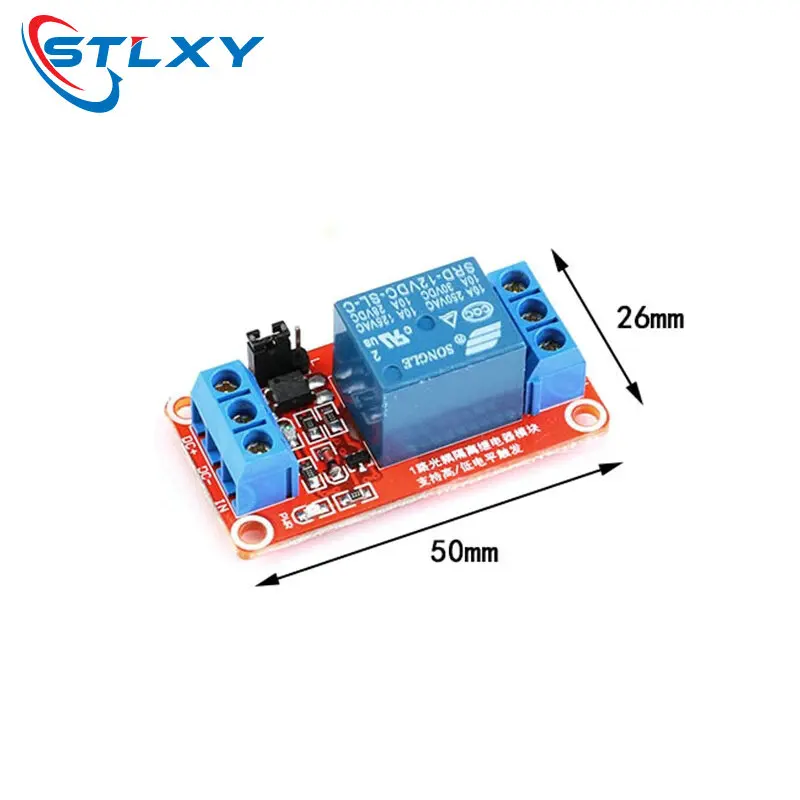

Modulbeschreibung: Das Modul verwendet ein Originalqualitätsrelais, Schließer-Schnittstellen. Maximale Last: AC 250V / 10A, DC 30V / 10A; 2, unter Verwendung von SMD-Optokoppler-Isolation, Fahrfähigkeit, stabile Leistung; Auslösestrom 5mA; 3, die modul spannung 5V 4, das Modul kann mit Jumpern so eingestellt werden, dass es hoch oder niedrig ausgelöst wird; 5, fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen ist, funktioniert das Relais nicht; 6, die Betriebsanzeige (grün), die Relaiszustandsanzeige (rot) 7, benutzerfreundliches Schnittstellendesign, alle Schnittstellen sind über die Verdrahtungsklemmen-Direktverbindungsleitungen verfügbar, sehr praktisch 8, Modulgröße: 50 mm x 26 mm x 18,5 mm (L x B x H) 9 mit vier Befestigungsbohrungen, Bohrung 3,1 mm, 44,5 mm x 20,5 mm Rastermaß Zwei, Modulschnittstelle: 1, DC +: positive Stromversorgung ( 2, DC-: negativ eins 3, IN: kann ein Steuerrelais mit hohem oder niedrigem Pegel sein Relaisausgänge: 1, NEIN: normalerweise offene Relaisschnittstellen, Relais vor dem Aufhängen, mit COM zurückziehen 2, COM: Gemeinsame Relaisschnittstelle 3, NC: normalerweise geschlossene Relaisschnittstellen, Relais vor COM, freien Pfosten ziehen Hoch- und Tiefpunkt der Auslöserauswahl: 1. Jumper LOW LOW Trigger kurzgeschlossen; 2. Wenn der Trigger hoch ist, mit hohem Kurzschluss-Jumper.
