CHF 8.90

💬 076 792 63 50 (WhatsApp / SMS)

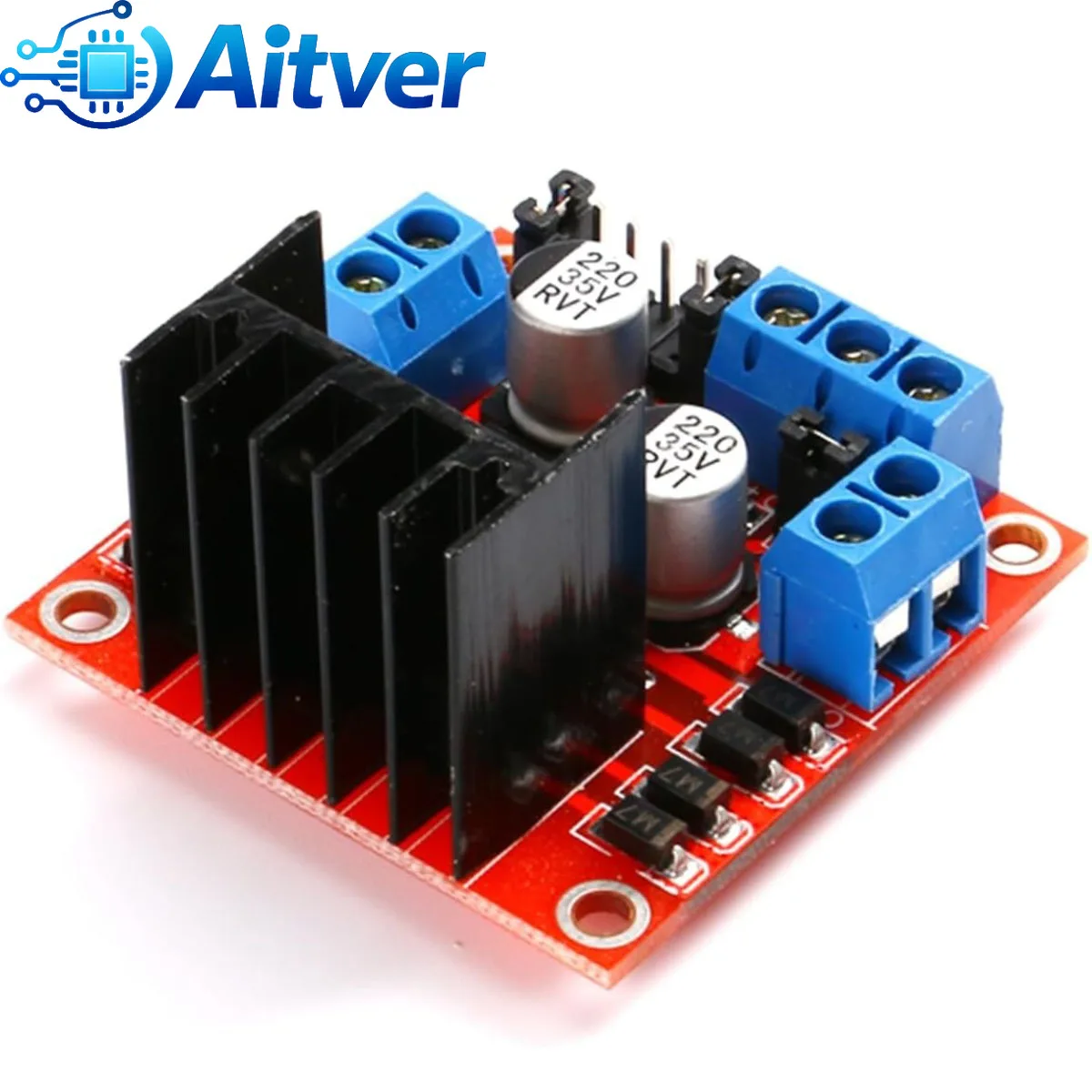

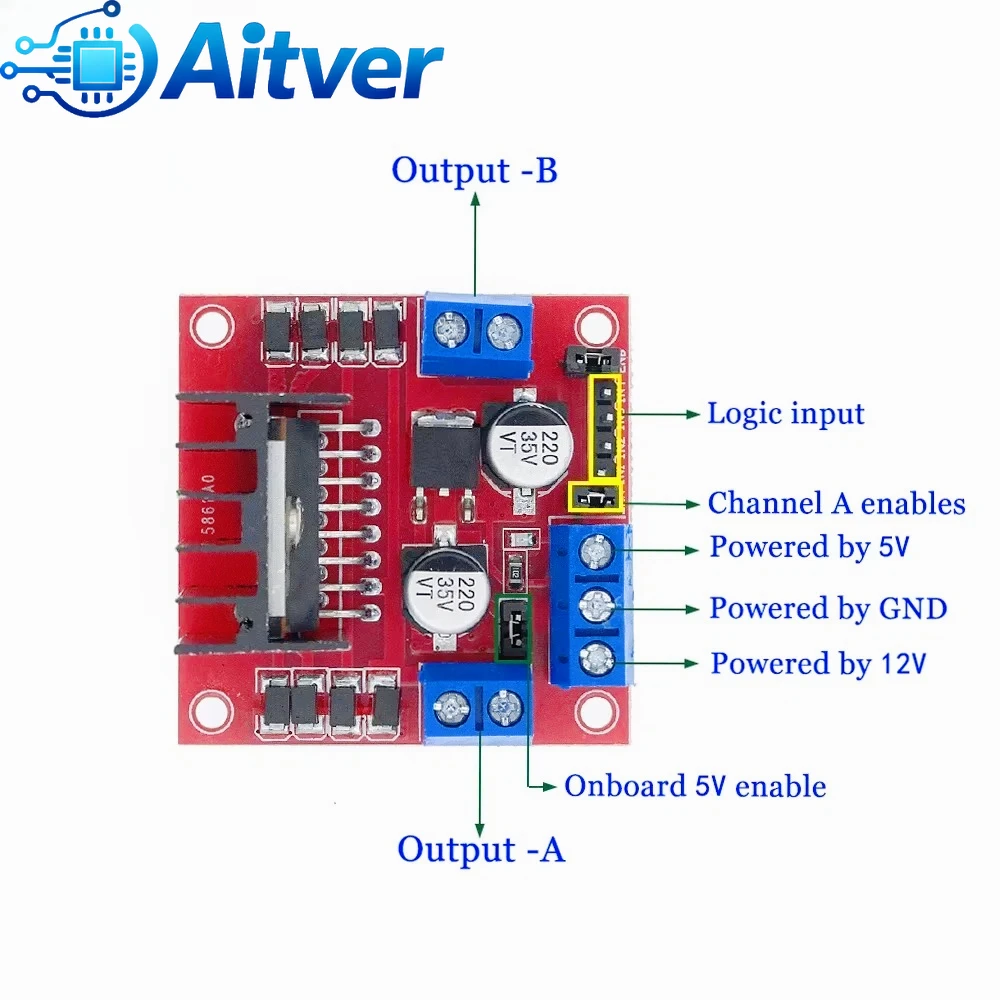

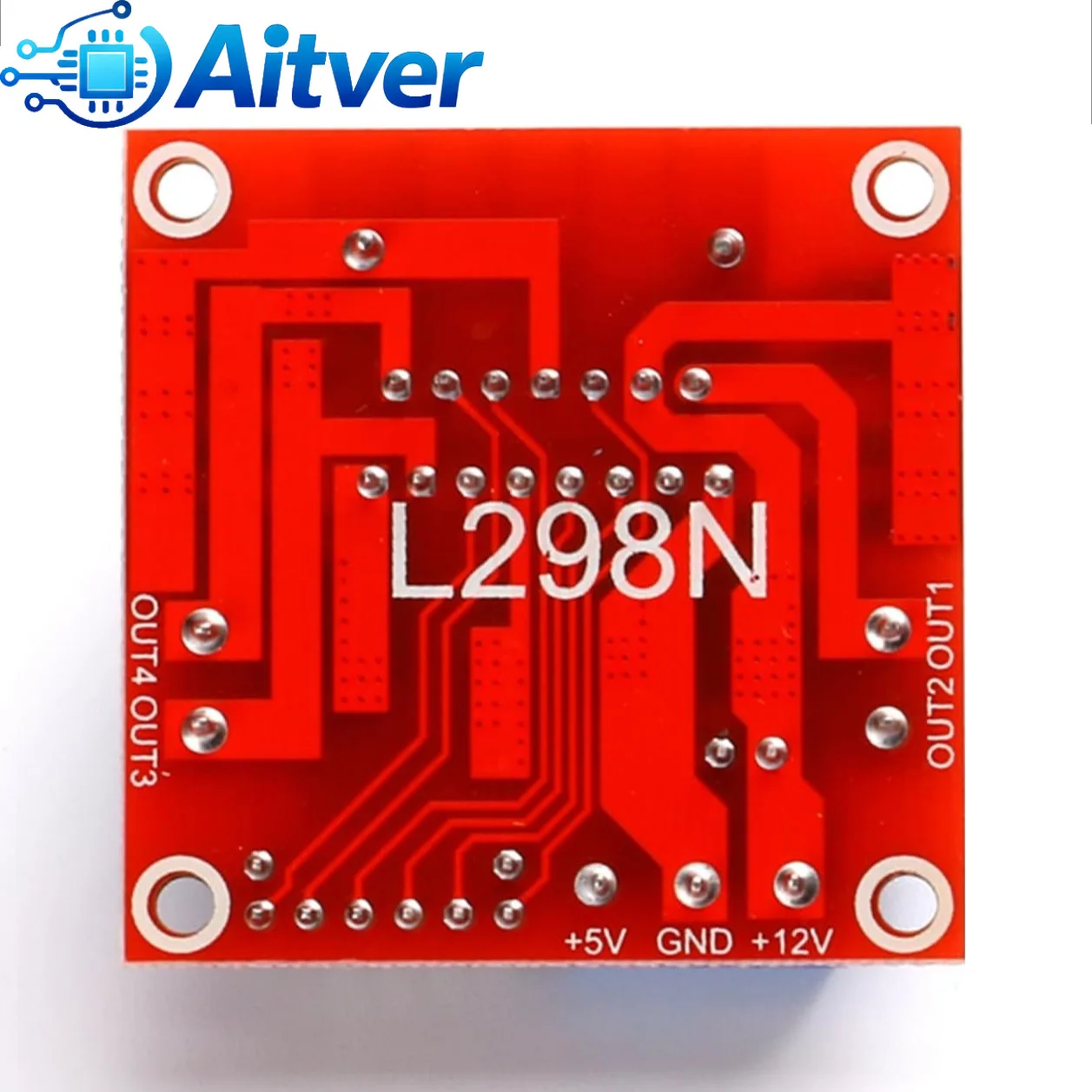

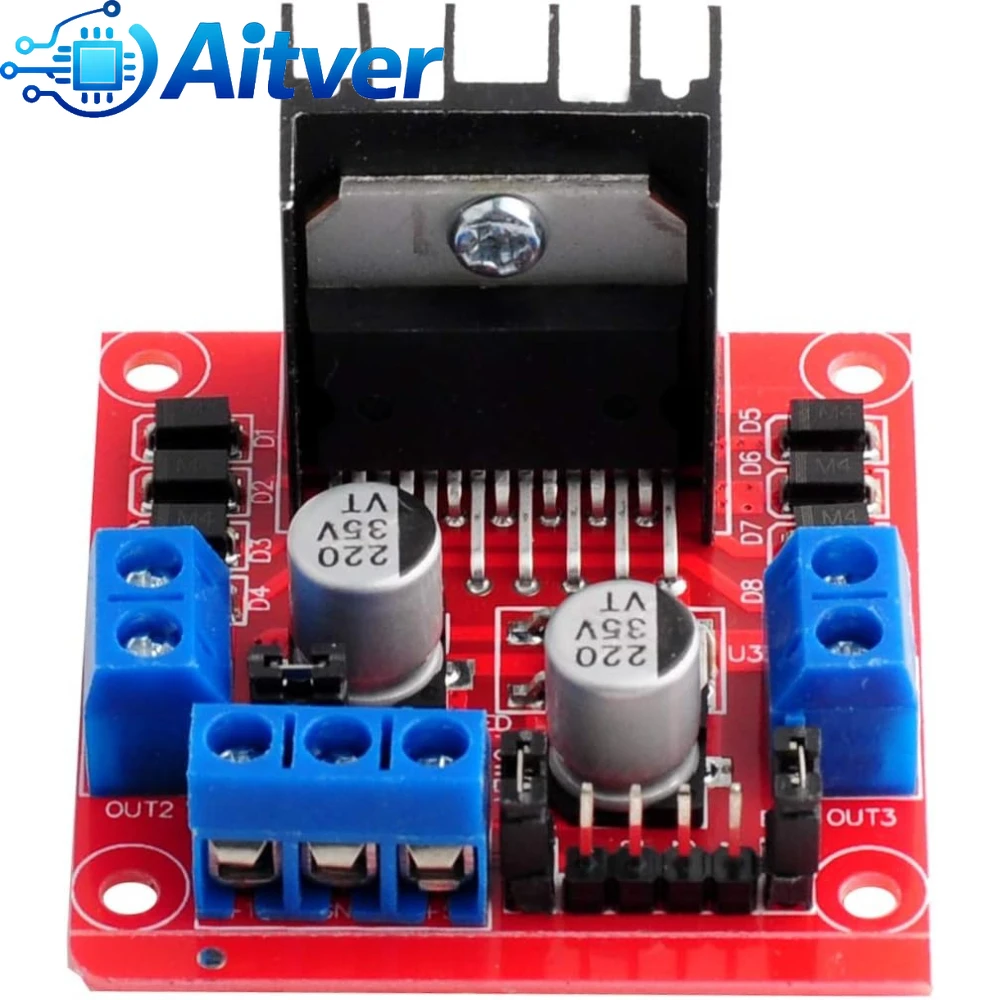

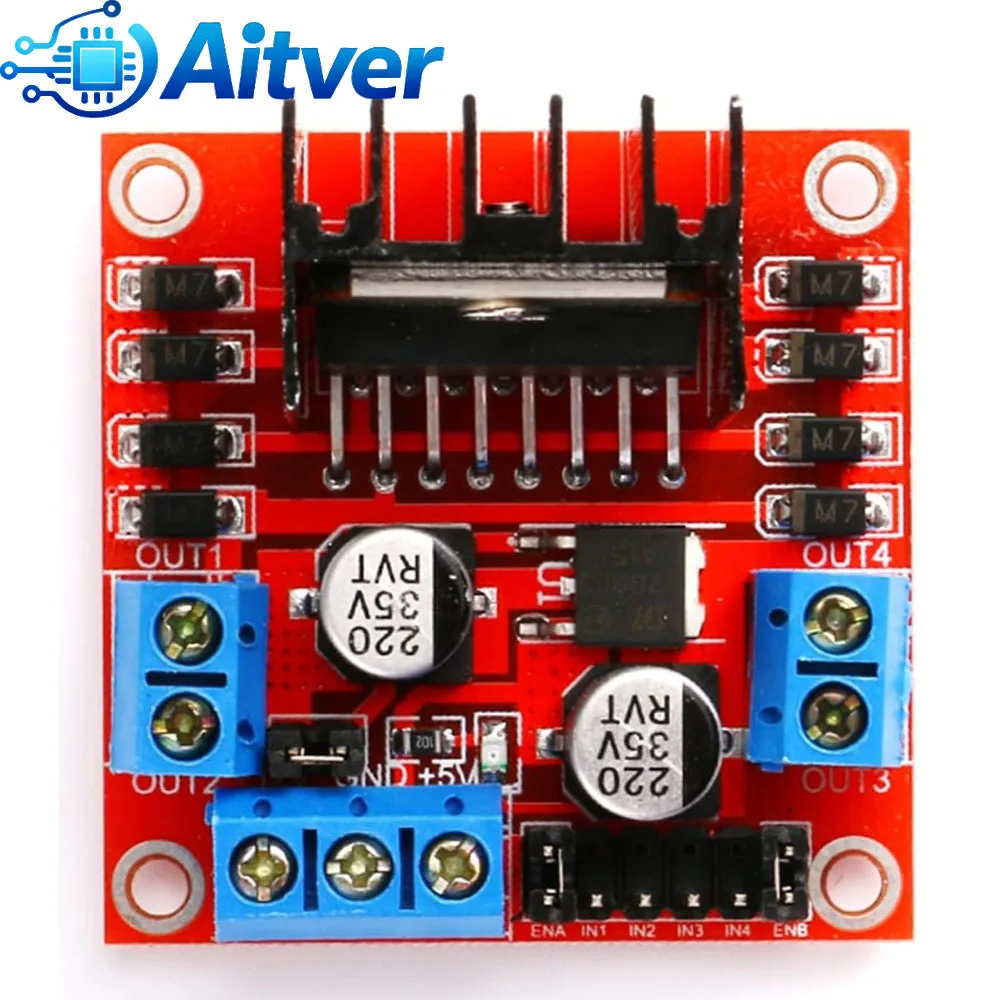

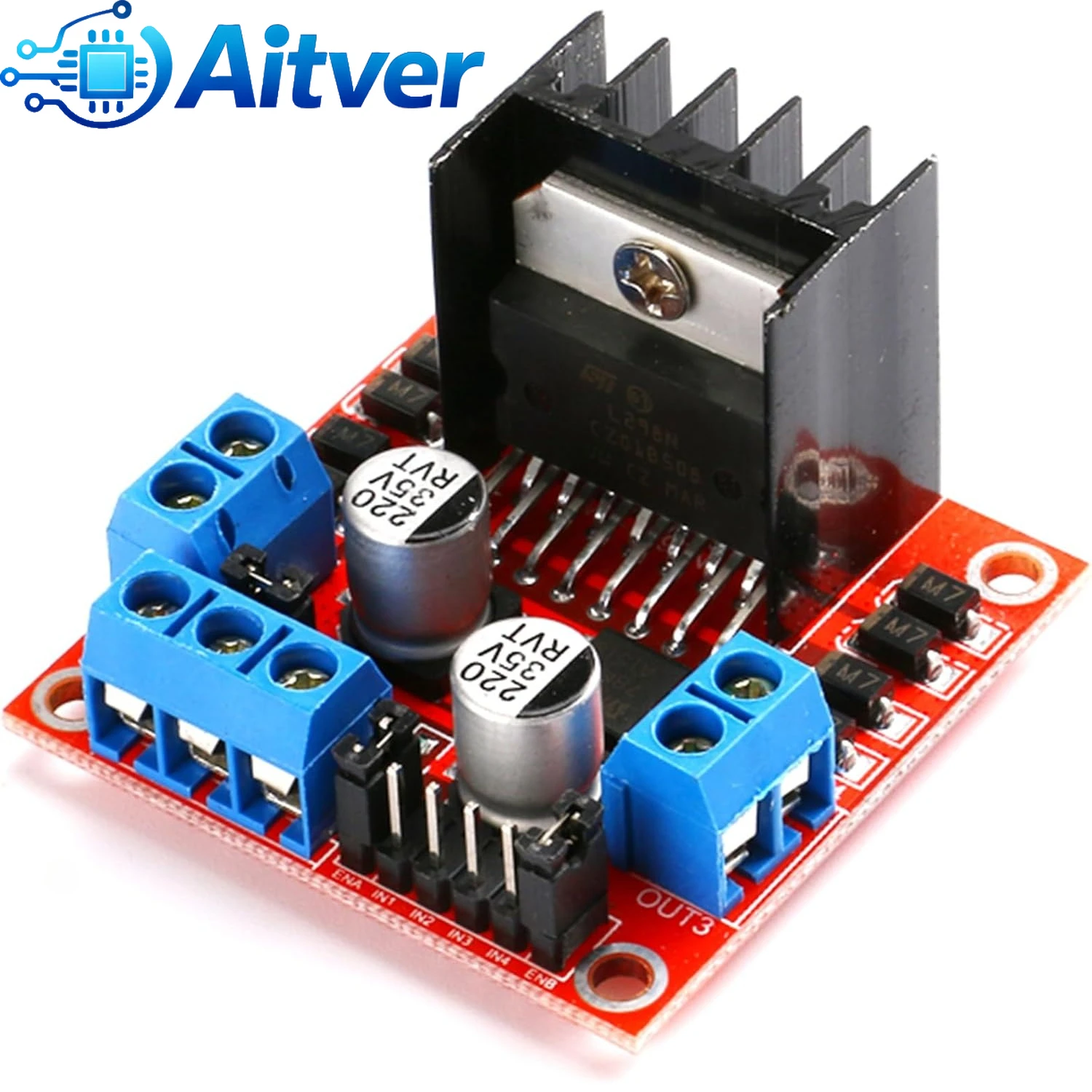

Modulname: Dual H-Brücken-Motorantriebsmodul Arbeitsmodus: H-Brückenantrieb (Doppelstraße). Hauptsteuerchip: L298N VerpackungElektrostatischer Beutel Logische Spannung: 5V Antriebsspannung: 5V-35V Logischer Strom: 0mA-36mA Antriebsstrom: 2A (MAX Einzelbrücke) Storages ge Temperatur: -20°C bis +135°C Maximale Leistung: 25W Gewicht: 30g Periphere Dimensionen: 43 x 43 x 27 mm Produktmerkmale: Verwendet L298N als Hauptantriebschip und bietet eine starke Antriebsfähigkeit, geringe Wärmeentwicklung und starke Anti-Interferenz-Fähigkeit. Integrierte 78M05-Treiber-Stromversorgungskomponenten können direkt verwendet werden. Um jedoch Schäden am Spannungsregler-Chip zu vermeiden, verwenden Sie bitte ein externes 5-V-Logiknetzteil, wenn die Antriebsspannung 12 V überschreitet. Ausgestattet mit Filterkondensatoren mit großer Kapazität und einer Fortsetzungsschutzdiode zur Verbesserung der Zuverlässigkeit. Hinweise: Wenn die Antriebsspannung zwischen 7 V und 12 V liegt, kann die integrierte 5-V-Logikstromversorgung verwendet werden.Bei Verwendung der integrierten 5-V-Stromversorgung gibt die +5-V-Schnittstelle keine Spannung ein, kann aber 5-V-Spannung für den externen Gebrauch ausgeben. Wenn die Ansteuerspannung höher als 12 V und kleiner oder gleich 24 V ist (obwohl das Chip-Handbuch eine Unterstützung von 35 V vorschlägt, wird empfohlen, konservativ eine maximale Spannung von 24 V anzuwenden, um beispielsweise einen Motor mit einer Nennspannung von 18 V anzutreiben). In diesem Fall müssen Sie zuerst die Jumper-Kappe für die 5-V-Ausgangsberechtigung auf der Platine entfernen und dann über den externen 5-V-Ausgangsanschluss auf die 5-V-Stromversorgung zugreifen. Die 5-V-Einschaltleistung fungiert als Steuersignal mit einem Pegel von 5 V. Wenn der Signaleingang gültig ist und die Stromversorgung des Motorantriebsmoduls normal ist, gibt das Modul Strom aus. Andernfalls erfolgt keine Stromabgabe an den Motor, selbs
