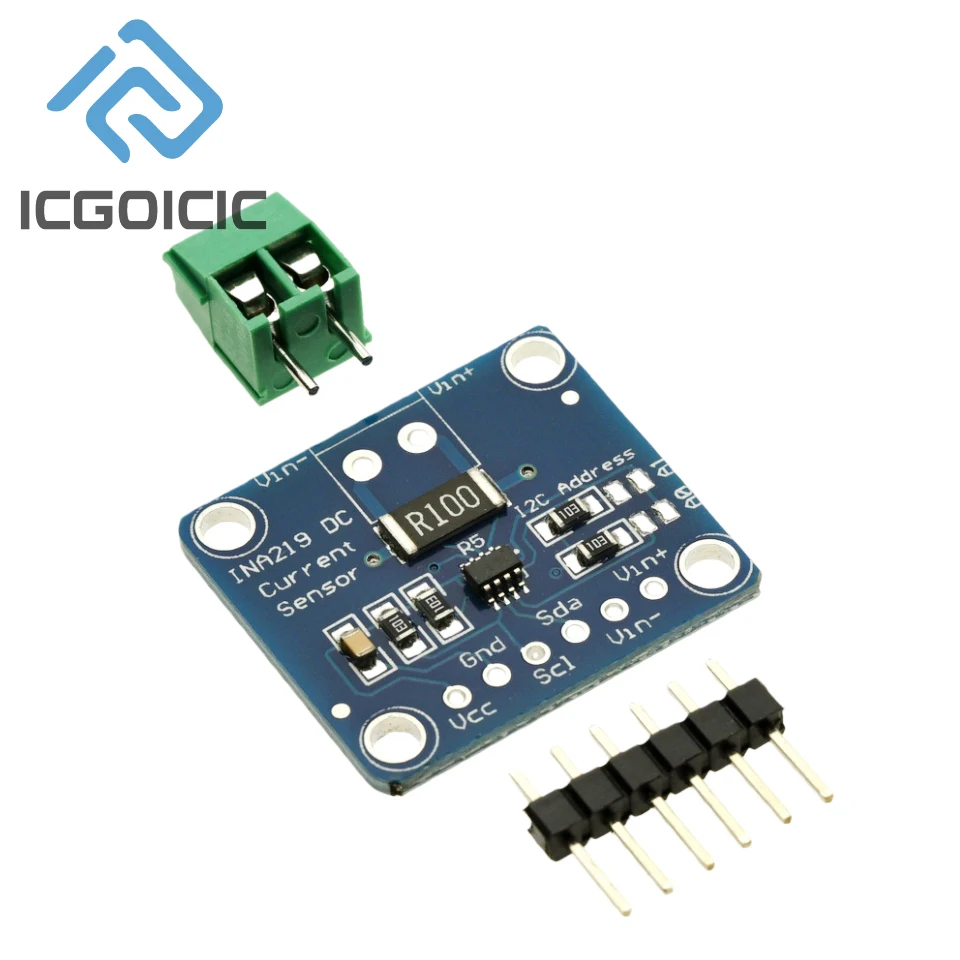

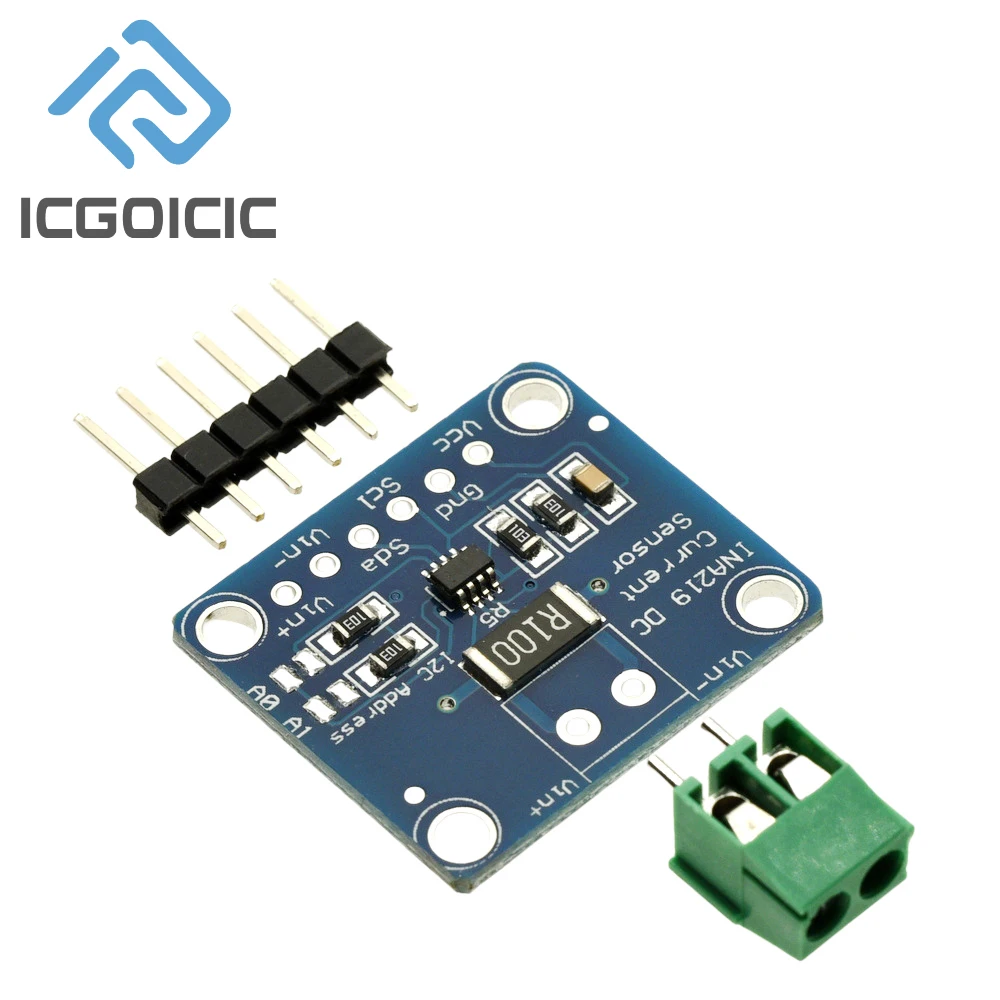

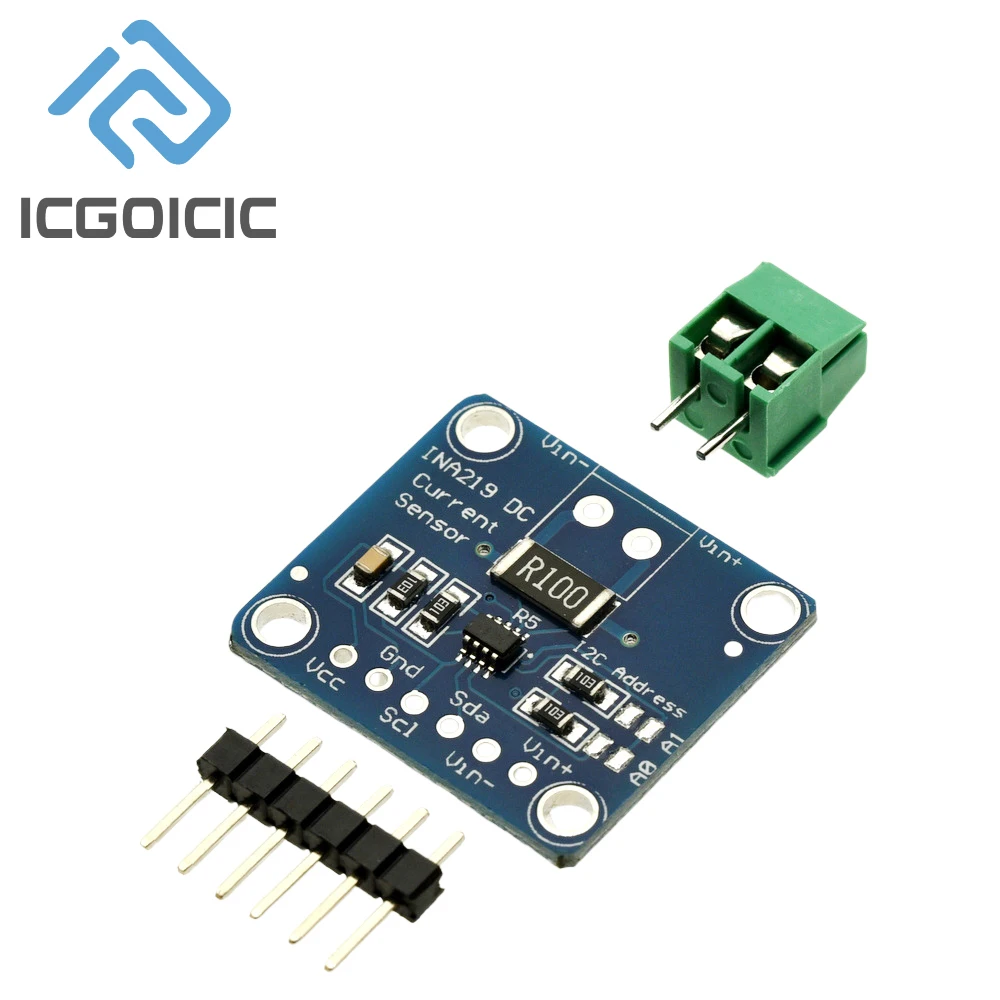

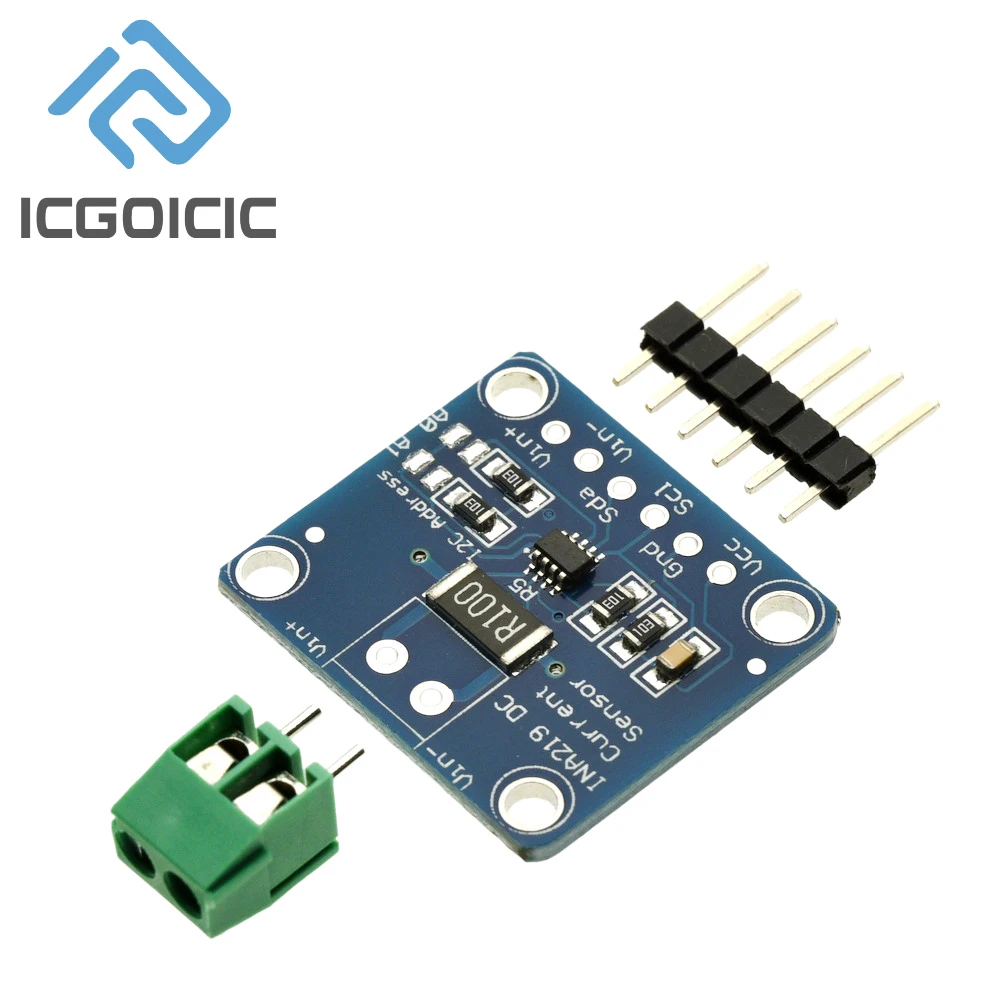

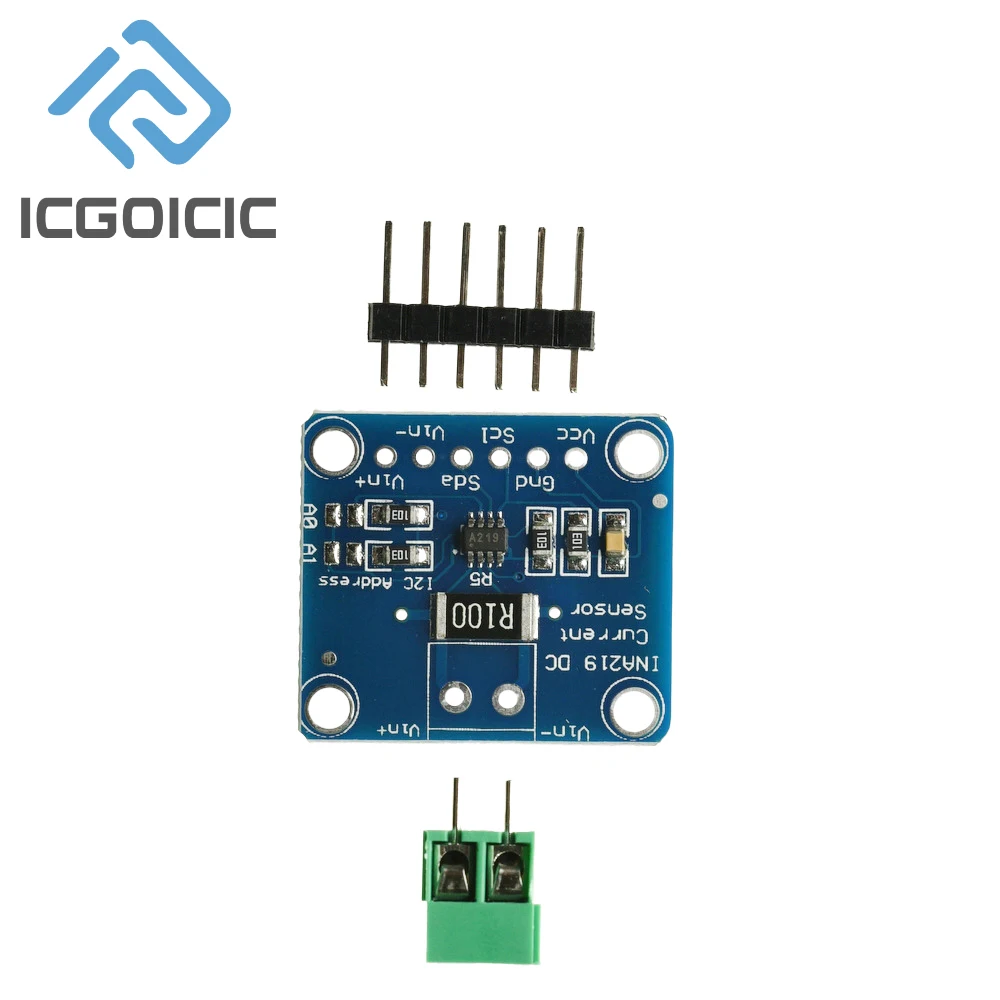

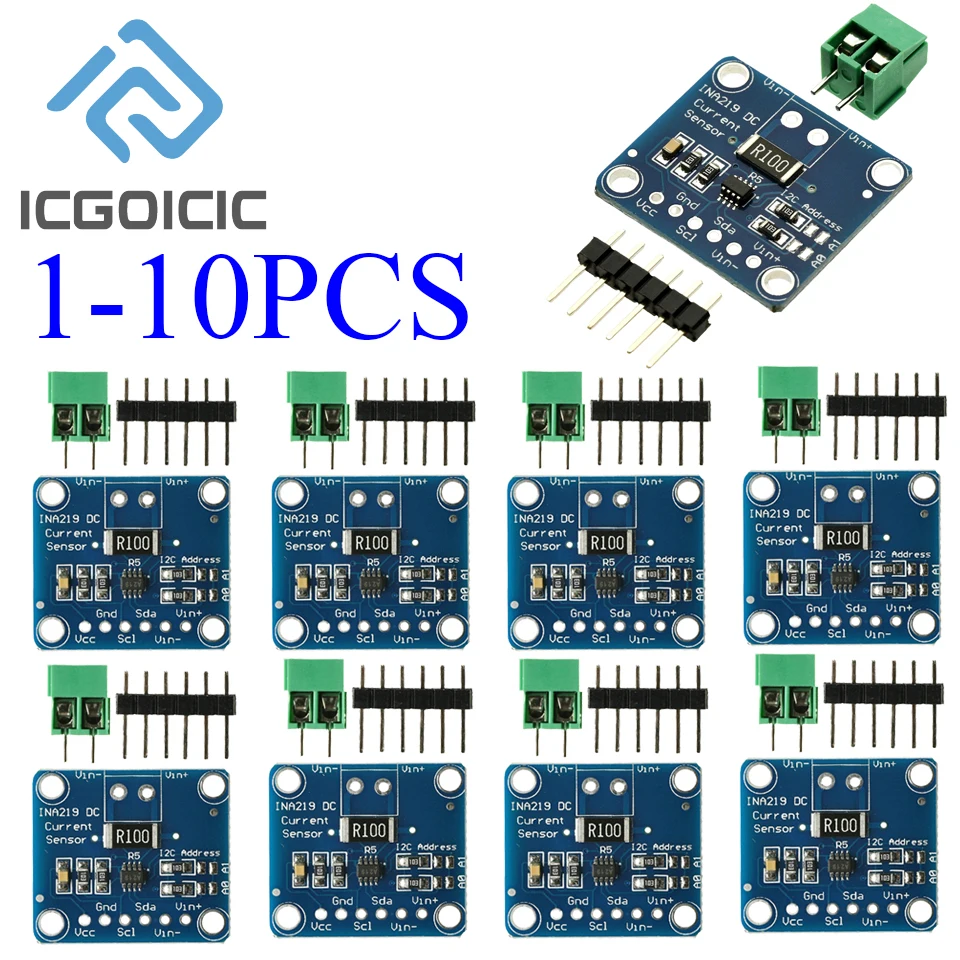

INA219 I2C Stromspannung Leistungssensormodul Bidirektionaler Null-Drift-Monitor für Arduino ESP32 Raspberry Pi
MCU-219 INA219 I2C-Schnittstellen Zero-Drift bidirektionaler Strom-/Leistungsüberwachungssensor-Modul Das Zero MCU-219 Modul ist eine I2C-Schnittstelle mit einem integrierten bidirektionalen Strom-/Leistungsüberwachungs-IC (Integrierte Schaltung), der TI das Angebot an energiesparenden elektronischen Produkten weiter erweitert. Der INA219 ist der branchenweit genaueste und kompakteste Sensor, der nicht nur den Spannungsabfall über dem Shunt-Widerstand und die Shunt-Versorgungsspannung überwachen, sondern auch die Leistung berechnen kann. Das SOT23-Gehäuse des Geräts bietet eine kostengünstige Lösung für eine kleine Anzahl von Strommessungen in Servern, Laptops, Stromversorgungen, Batteriemanagement sowie Automobil- und Telekommunikationsgeräten. INA219 von -40 °C bis + 1 % des maximal erreichbaren Genauigkeitsfehlers in Der Temperaturbereich beträgt 85 °C, der maximale Offset 100 uV. Die kombinierten Vorteile eines hochpräzisen Produkts mit 12-Bit-Auflösung helfen Kunden, den Spannungsabfall am Shunt-Widerstand so weit wie möglich zu reduzieren, wodurch Leistungsverluste, Stromverbrauch und Platzbedarf auf der Platine minimiert werden. Das Gerät kann einen Bus-Spannungsbereich von 0 V bis +26 V erfassen. INA219 Zu den weiteren wichtigen Merkmalen gehören: Das programmierbare Kalibrierungsregister kann direkt den Strom in Ampere und die Leseleistung in Watt ablesen. Die Abtastung kann bis zu 128 gemittelt werden, um eine Filterung in lauten Umgebungen zu erreichen. Die I2C-Schnittstelle verfügt über eine Timeout-Einstellung, die nicht nur Busblockaden verhindert, sondern auch einen Hochgeschwindigkeitsmodus bietet, um die Kommunikationsanforderungen von bis zu 3,4 MHz zu erfüllen. Alle Funktionen des INA219 sind softwareprogrammierbar. Ein einziges Netzteil, die Betriebsspannung liegt zwischen +3,0 und +5,5 V.
