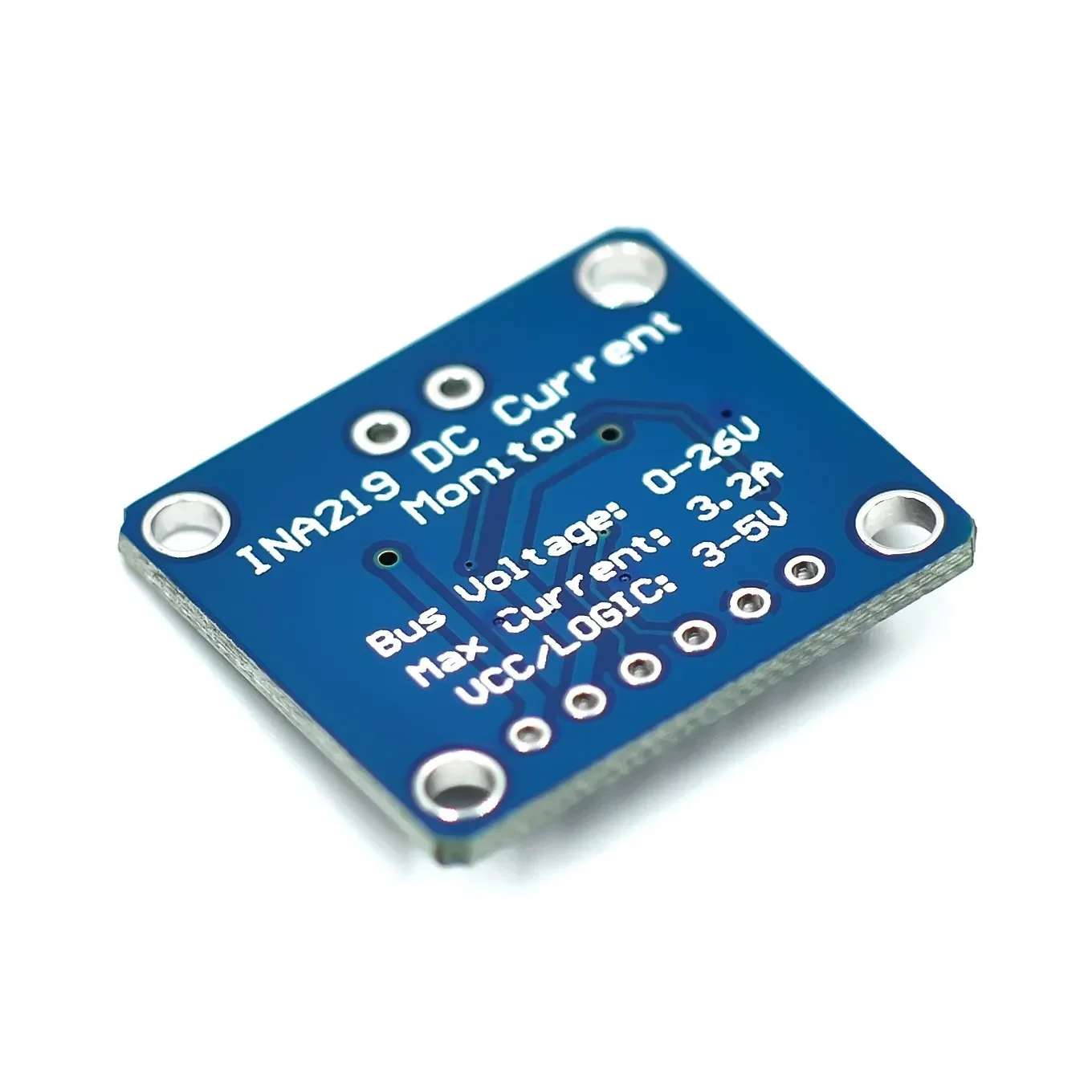

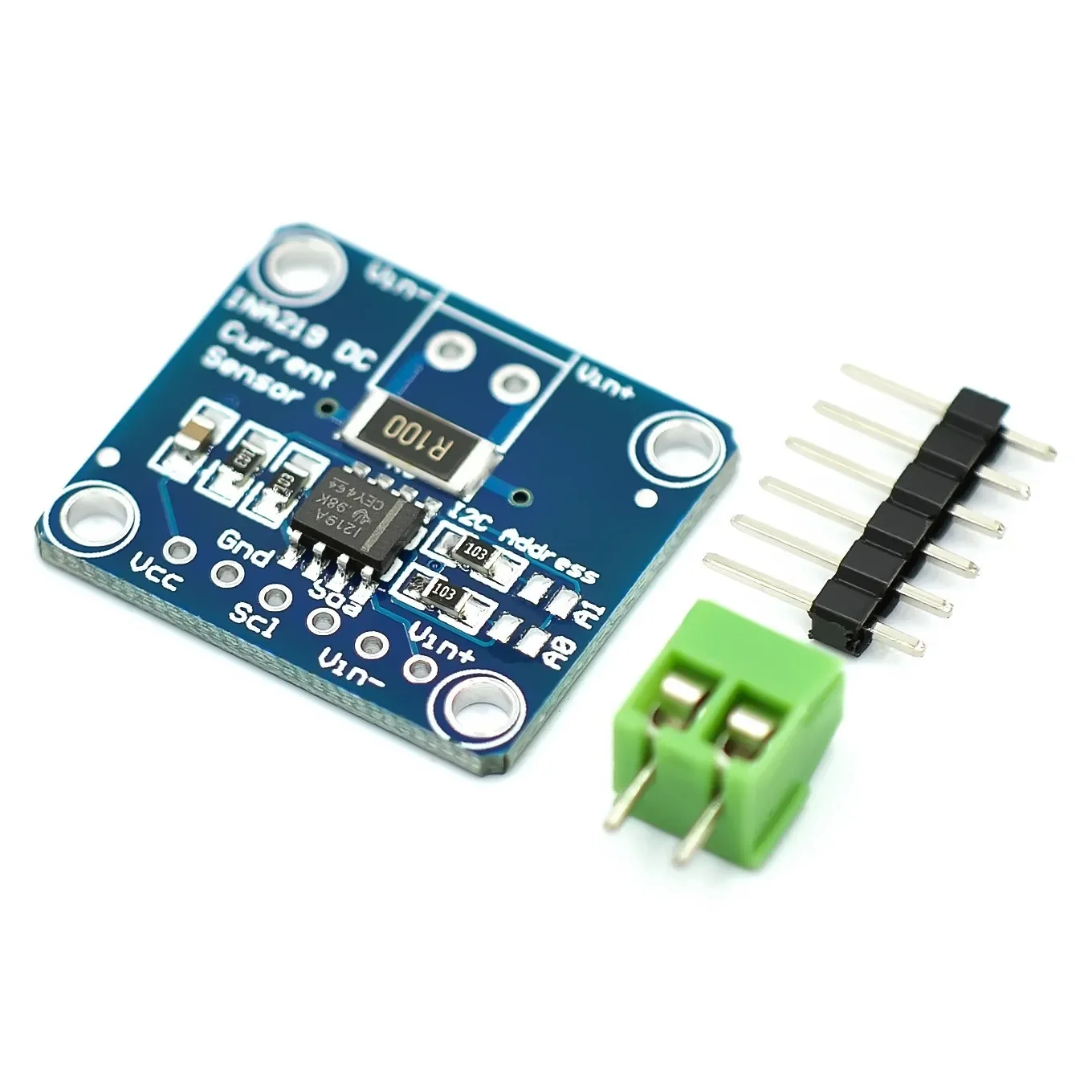

MCU-219 INA219 I2C IIC Zero Drift Bidirektionales Strom-Leistungsüberwachungssensormodul Sensor Breakout-Überwachungsmodule
modname=ckeditor modname=ckeditor Das MCU-219-Modul ist ein integrierter Schaltkreis (IC) zur bidirektionalen Strom-/Leistungsüberwachung ohne Drift mit I2C-Schnittstelle, der die Energieeinsparung bei TI-Produkten weiter verstärkt.INA219 verfügt über Industriestandards und eine geringe Größe, die nicht nur den Spannungsabfall am Shunt-Widerstand überwachen, die Shunt-Versorgungsspannung erfassen, sondern auch die Stromversorgung berechnen kann.Dieses Gerät ist in SOT23 verpackt und bietet eine kleine, kostengünstige Lösung für die digitale Strommessung in Servern, Laptops, Netzteilen, Batteriemanagement sowie in Fahrzeug- und Telekommunikationsgeräten. Der INA219 erreicht eine Fehlergenauigkeit von 1 % bei einem Offset von 100 uV im Temperaturbereich von -40 °C bis +85 °C.Die hohe Präzision dieses Produkts in Kombination mit dem Vorteil der 12-Bit-Auflösung kann Kunden dabei helfen, den Spannungsabfall am Shunt-Widerstand zu minimieren, wodurch Leistungsverluste und -verbrauch minimiert und Platz auf der Platine gespart werden.Das Gerät kann einen Busspannungsbereich von 0 V bis +26 V erfassen. Weitere wichtige Merkmale des INA219 sind: Programmierbare Kalibrierungsregister können Strom in Ampere und Leistung in Watt direkt ablesen. Bis zu 128 Proben können gemittelt werden, um eine Filterung in lauten Umgebungen zu erreichen. Die I2C-Schnittstelle verfügt über eine Timeout-Einstellung, die nicht nur eine Busblockierung verhindert, sondern auch einen Hochgeschwindigkeitsmodus bietet, um Kommunikationsanforderungen bis zu 3,4 MHz zu erfüllen. Alle Funktionen des INA219 unterstützen die Softwareprogrammierbarkeit. Angetrieben durch eine einzige Stromquelle, liegt seine Betriebsspannung zwischen +3,0 und +5,5V.
