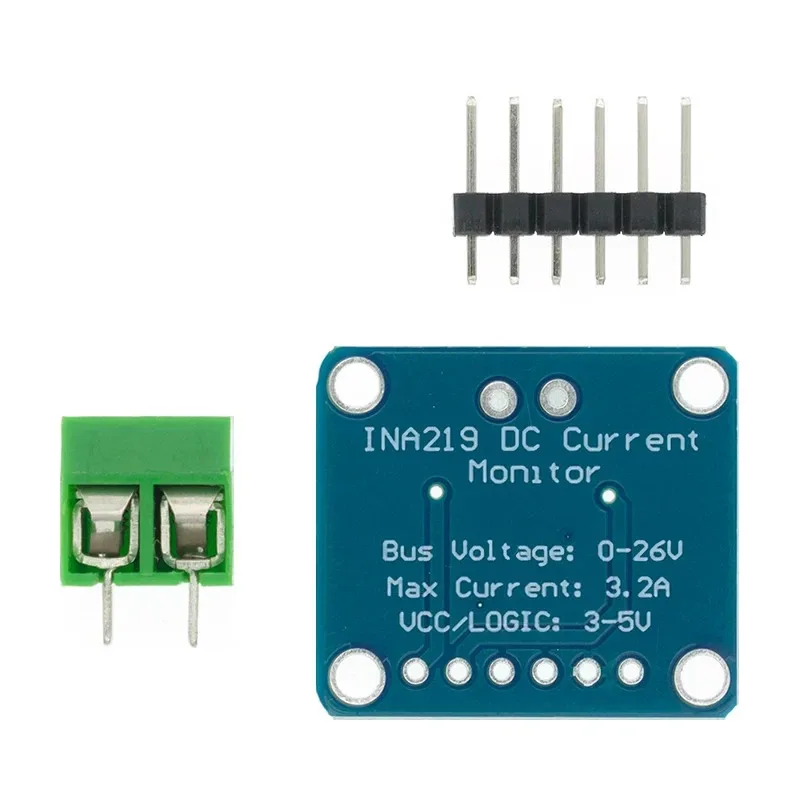

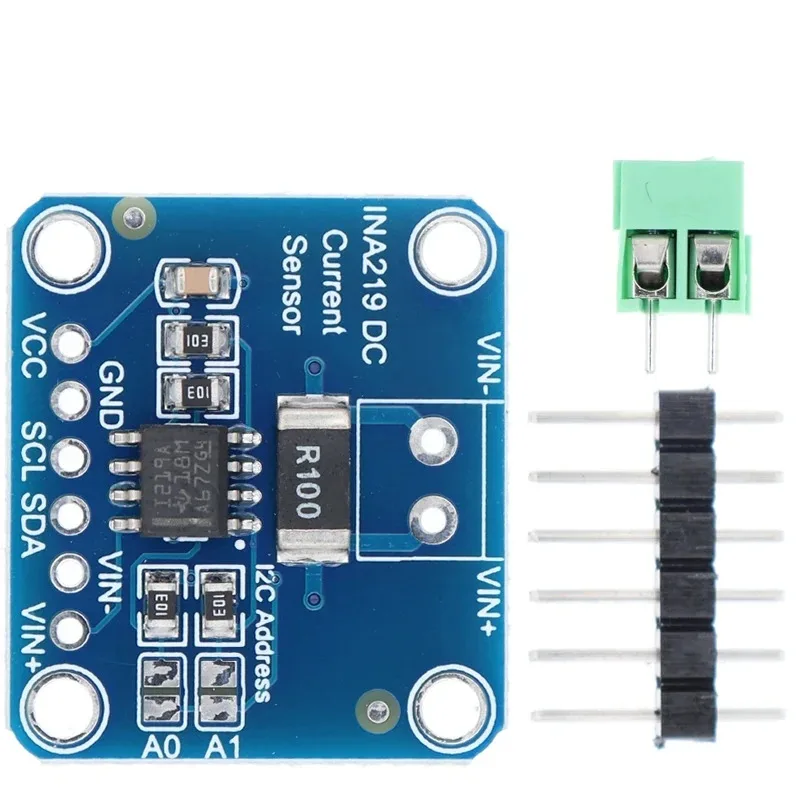

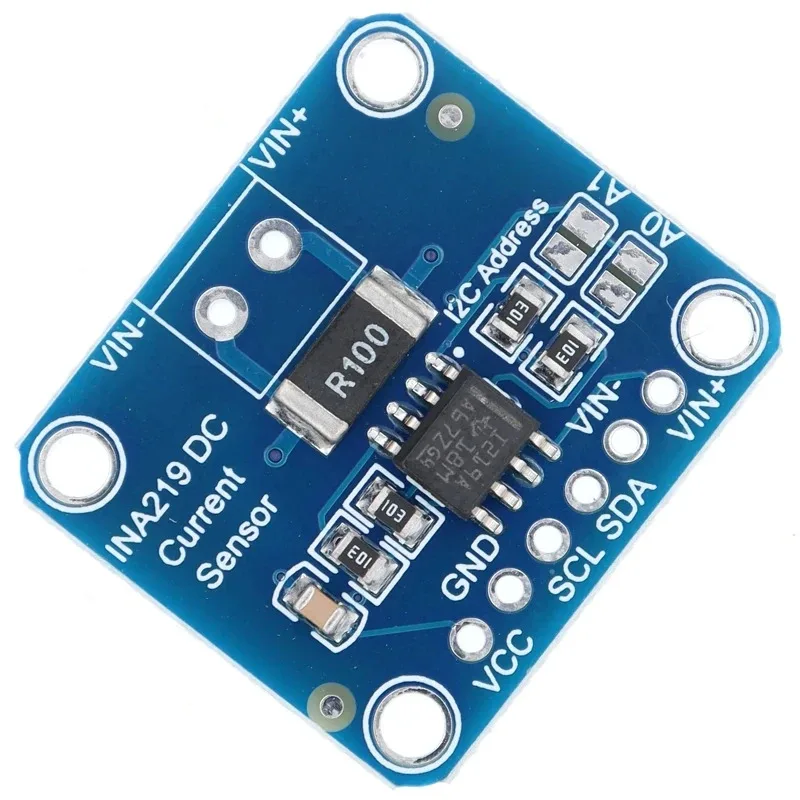

Dieses Breakout-Board löst alle Ihre Probleme bei der Leistungsüberwachung. Anstatt mit zwei Multimetern zu kämpfen, können Sie einfach den praktischen INA219B-Chip auf diesem Breakout verwenden, um sowohl die High-Side-Spannung als auch den Gleichstromverbrauch über I2C mit 1 % Genauigkeit zu messen.   Die meisten Strommessgeräte, wie unser Strommessgerät, eignen sich nur für die Messung auf der Low-Side. Das bedeutet, dass Sie, wenn Sie keine Batterie einbauen möchten, den Messwiderstand zwischen der Zielmasse und der echten Masse anschließen müssen. Dies kann zu Problemen mit Schaltungen führen, da Elektronik es nicht mag, wenn die Massebezüge sich ändern und sich mit variierender Stromaufnahme bewegen. Dieser Chip ist viel intelligenter – er kann High-Side-Strommessungen bis zu +26 VDC durchführen, obwohl er mit 3 oder 5 V betrieben wird. Er meldet auch die High-Side-Spannung zurück, was ideal ist, um die Batterielebensdauer oder Solarmodule zu überwachen.   Ein Präzisionsverstärker misst die Spannung über dem 0,1-Ohm-Messwiderstand mit 1 % Toleranz. Da die maximale Eingangsdifferenz des Verstärkers ±320 mV beträgt, kann er bis zu ±3,2 Ampere messen. Mit dem internen 12-Bit-ADC beträgt die Auflösung im Bereich von ±3,2 A 0,8 mA. Wenn die interne Verstärkung auf das Minimum von div8 eingestellt ist, beträgt der maximale Strom ±400 mA und die Auflösung 0,1 mA. Fortgeschrittene Hacker können den 0,1-Ohm-Strommesswiderstand entfernen und durch einen eigenen ersetzen, um den Bereich zu ändern (z. B. einen 0,01-Ohm-Widerstand, um bis zu 32 Ampere mit einer Auflösung von 8 mA zu messen).   Wir liefern einen 6-poligen Header (damit Sie diesen Sensor einfach an einem Breadboard anbringen können) sowie einen 3,5-mm-Klinkenstecker, damit Sie Ihre Last einfach anbringen und abnehmen können. Die Verwendung ist einfach. Versorgen Sie den Sensor selbst mit 3 bis 5 VDC und verbinden Sie die beiden I2C-Pins mit Ihrem Mi
