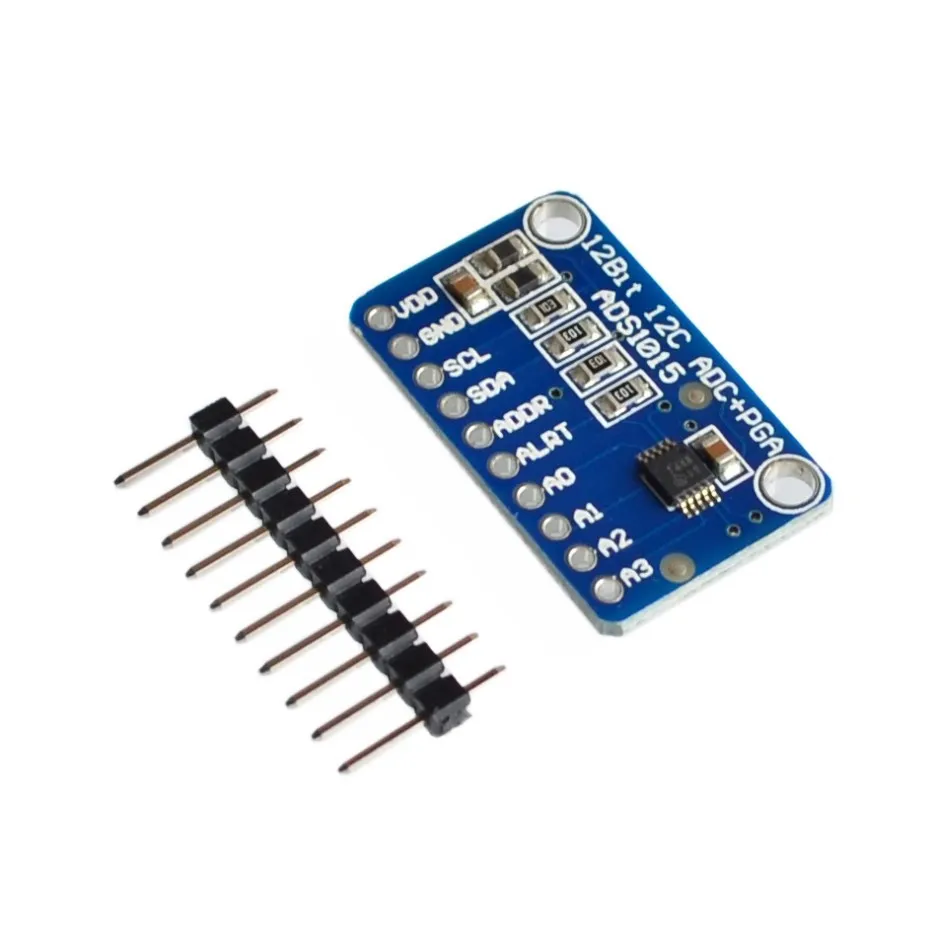

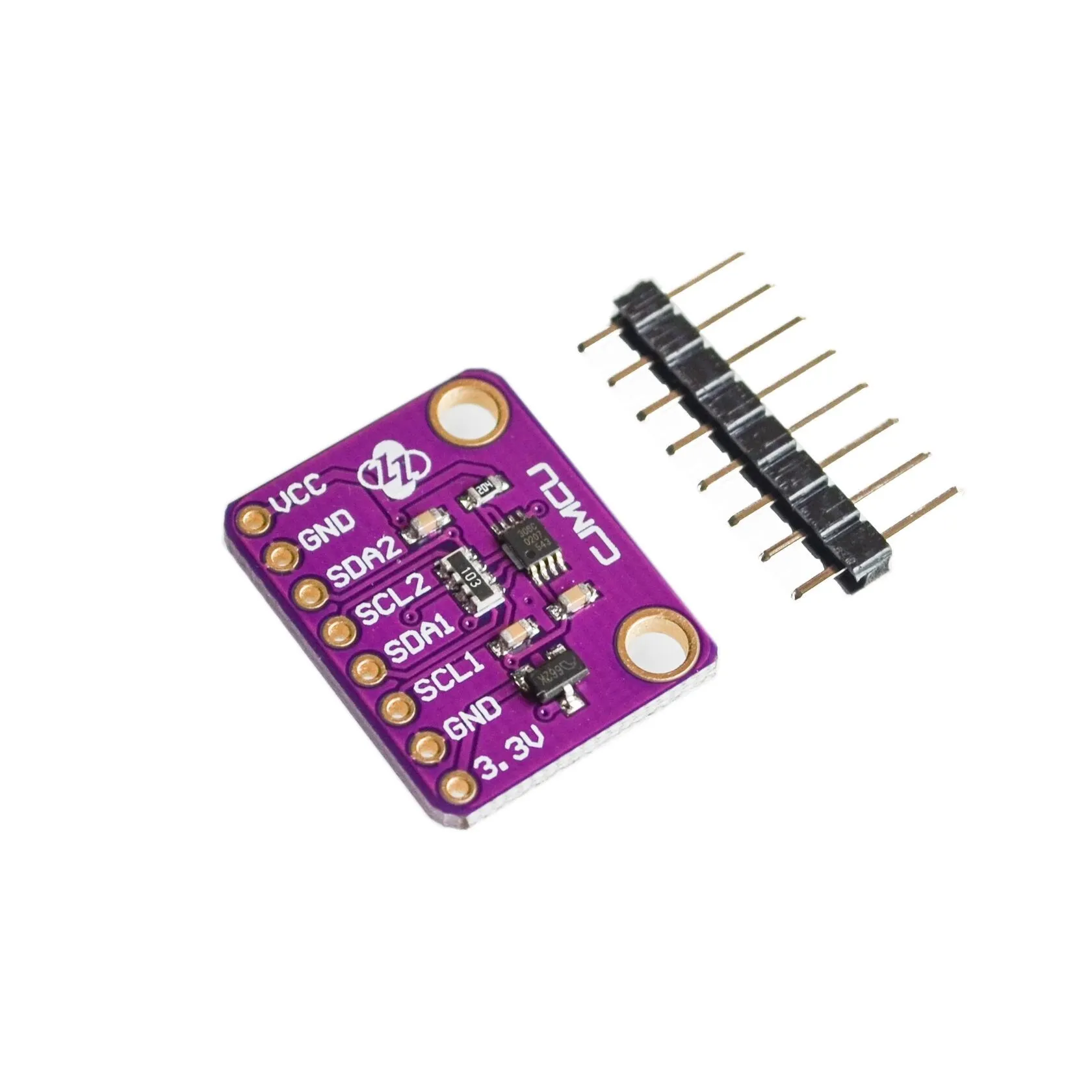

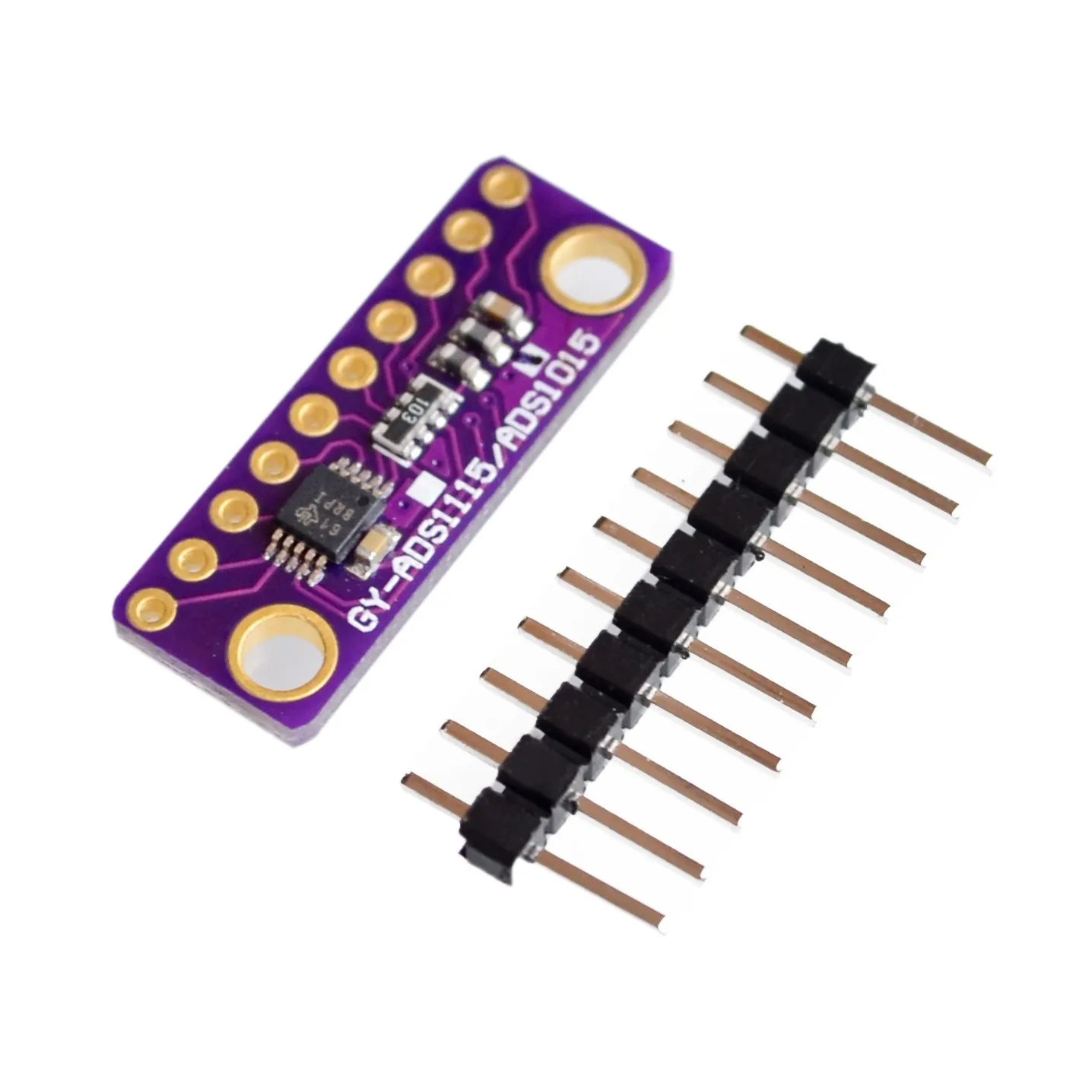

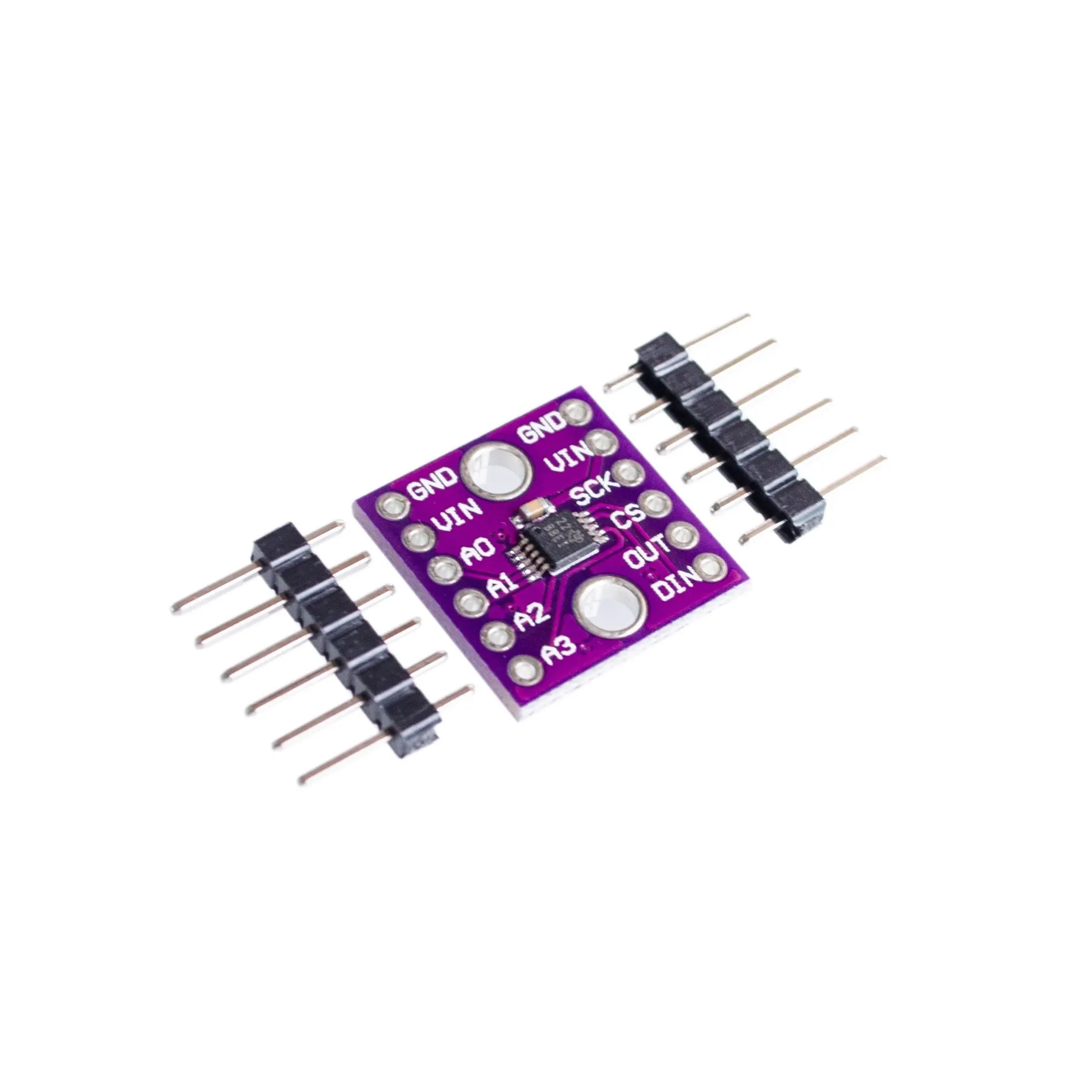

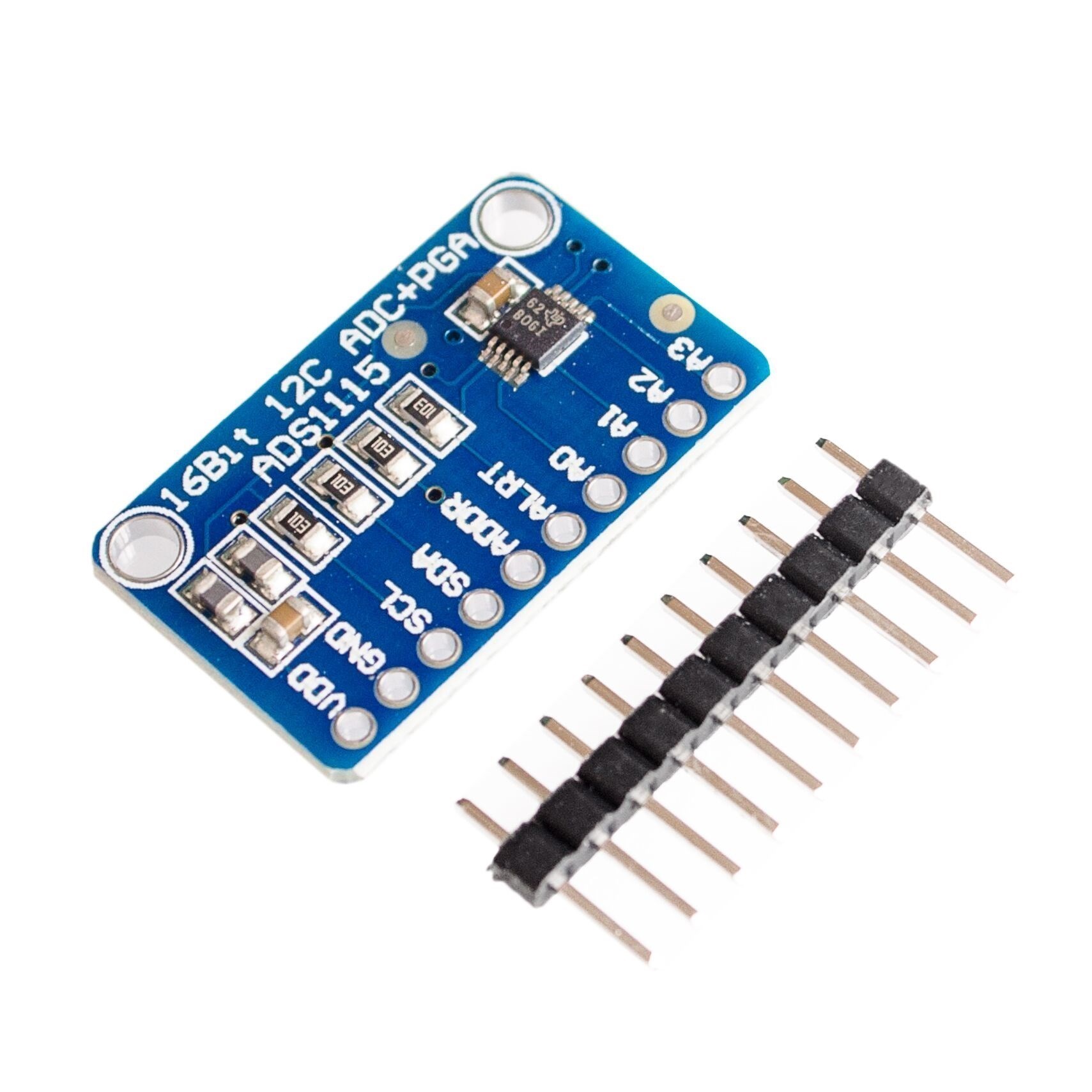

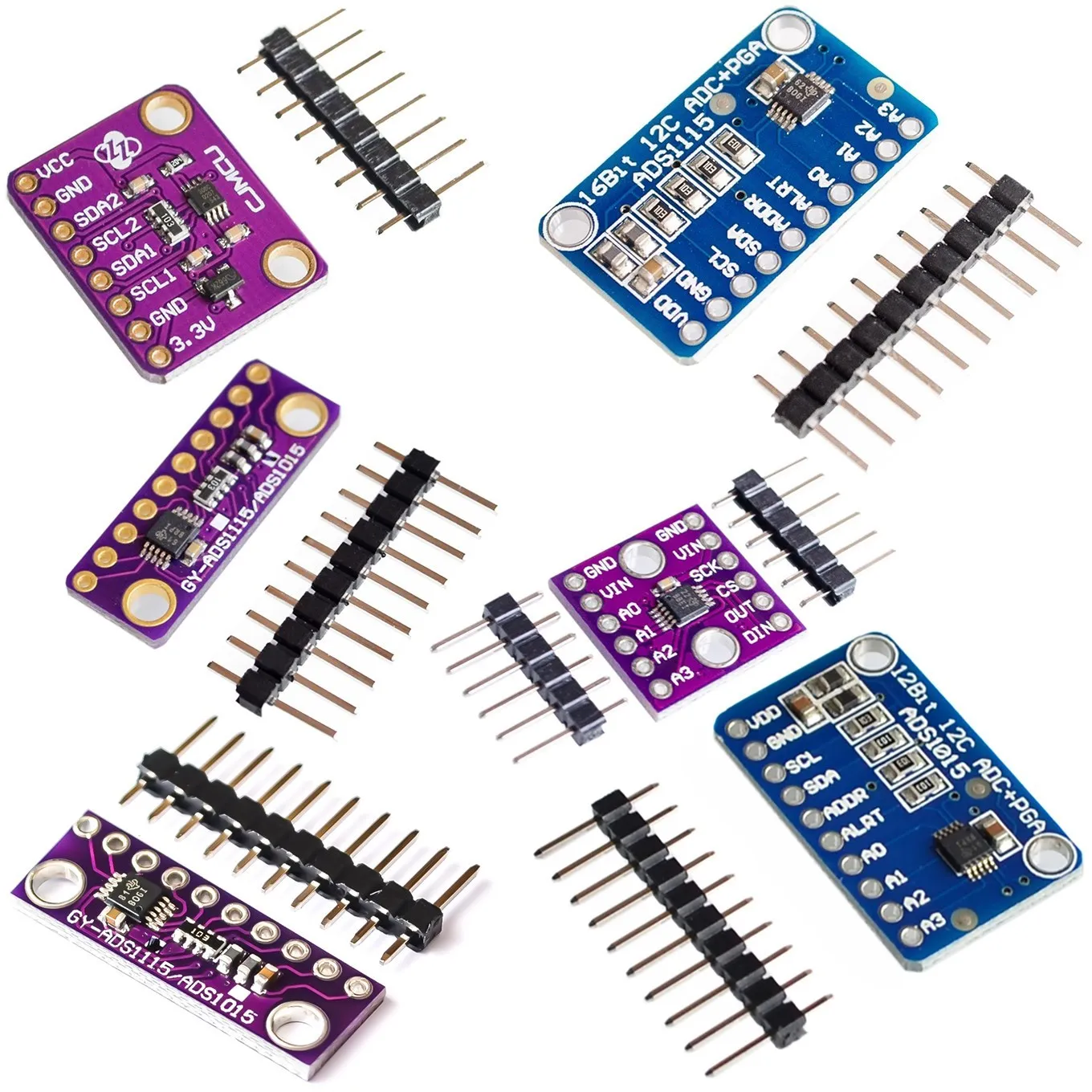

16-Bit I2C IIC ADS1115 ADS1015 ADS1118 Konvertermodul PCA9306 ADC-Platine für Arduino RPi Level Translation Verstärker
ADS 1015 Die 4-Kanal-Split-Version ADS115 und ADS1015 eignet sich ideal für die Integration einer hochauflösenden Analog-Digital-Wandlung in jedes Mikroprozessor-basierte Projekt.Diese Boards können mit Strom- und Logiksignalen zwischen 2 V und 5 V betrieben werden und sind daher mit allen gängigen 3,3-V- und 5-V-Prozessoren kompatibel.Unter ihnen können 4 Leiterplatten über denselben 2-Draht-12C-Bus gesteuert werden, was bis zu 16 Single-Ended- oder 8 Differentialkanäle ermöglicht.Der programmierbare Verstärker bietet eine Verstärkung von bis zu x16 für kleine Signale.Die beiden Boards sind sehr ähnlich, aber die Auflösung und Geschwindigkeit sind unterschiedlich.ADS1115 hat eine höhere Auflösung und ADS1015 hat eine höhere Abtastrate. Produktparameter: Spannungs-/Logikpegel: 2,0 V bis 5,5 V Geringer Stromverbrauch: Dauerbetrieb: nur 150 μA; Einzelbildmodus: automatische Abschaltung Auflösung: 12 Bit Programmierbare Abtastrate: 128 bis 3300 Abtastungen/Sek. Interne Niedrigdrift-Spannungsreferenz Interner Oszillator Intern: PGX16 12C-Schnittstelle: 4-polige optionale Adresse Vier Single-Ended- oder zwei Differenzeingänge Programmierbarer Komparator Pin-Beschreibung: VDD: Positive Stromversorgung (3,3 V/5 V) GND: Masse, Strom negativ SCL: IIC-Taktleitung SDA: lC-Datenkabel ADDR: Bestimmen Sie die Adresse des lIC-Slaves ALRT: Digitaler Komparatorausgang oder Konvertierung bereit A0: Differenzkanal 1, positiver Eingang oder Single-Ended-Kanal 1-Eingang A1: Differenzkanal 1, negativer Eingang oder Single-Ended-Kanal 2-Eingang A2: Differenzkanal 2, positiver Eingang oder Single-Ended-Kanal 3-Eingang A3: Differenzkanal 2, negativer Eingang oder Single-Ended-Kanal 4-Eingang Gebrauchsanweisung: Der IIC-Bus des Moduls verfügt über einen Pull-up-Widerstand, sodass Benutzer ihn nicht hochziehen müssen. Die Standard-7-Bi
