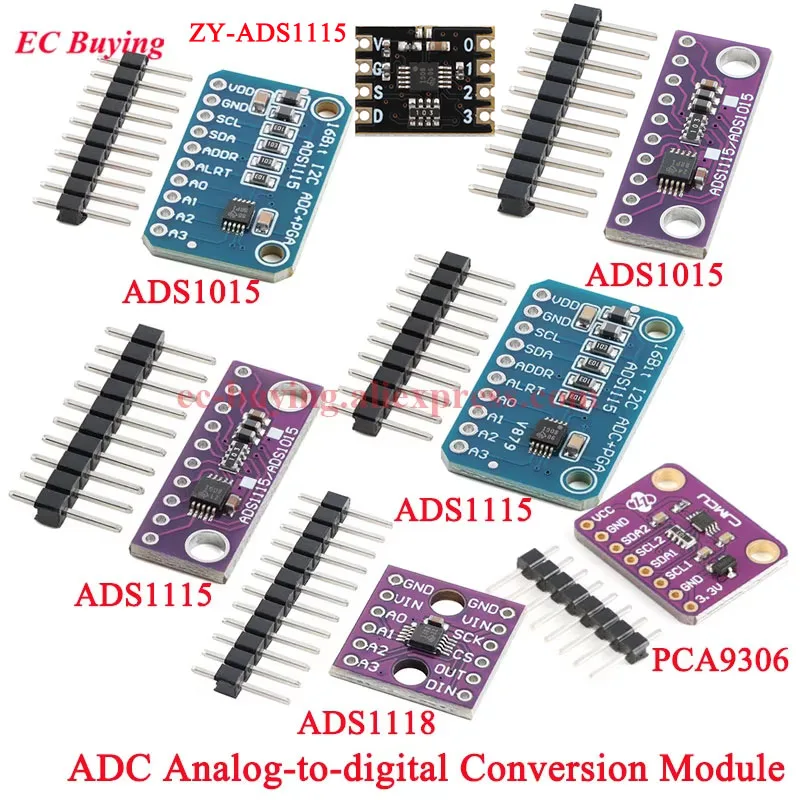

16 Bit I2C IIC ADS1115 ADS1015 ADS1118 Konverter Modul PCA9306 ADC Board Für Arduino RPi Ebene Übersetzung Verstärker Chip
ADS1015 Die ADS115 und ADS1015, 4-Kanal-Split-Versionen, sind ideal, um jedem mikroprozessorbasierten Projekt eine hochauflösende Analog-Digital-Wandlung hinzuzufügen. Diese Platinen können mit Strom- und Logiksignalen zwischen 2V und 5V betrieben werden, wodurch sie mit allen gängigen 3,3V- und 5V-Prozessoren kompatibel sind. Dabei können vier Leiterplatten über denselben 2-Draht-I2C-Bus gesteuert werden, was bis zu 16 Single-Ended- oder 8 Differenzkanäle ermöglicht. Der programmierbare Verstärker bietet eine Verstärkung von bis zu x16 für kleine Signale. Die beiden Platinen sind sich sehr ähnlich, unterscheiden sich jedoch in Auflösung und Geschwindigkeit. Die ADS1115 hat eine höhere Auflösung, während die ADS1015 eine höhere Abtastrate aufweist. Produktparameter: Spannungs-/Logikpegel: 2,0 V bis 5,5 V Geringer Stromverbrauch: Dauerbetrieb: nur 150 μA, Einzelschussmodus: automatische Abschaltung Auflösung: 12 Bit Programmierbare Abtastrate: 128 bis 3300 Abtastungen/Sek Interne Spannungsreferenz mit geringer Drift Interner Oszillator Intern: PGX16 12C-Schnittstelle: 4-polige optionale Adresse Vier Single-Ended- oder zwei Differenzeingänge Programmierbarer Komparator Pin-Beschreibung: VDD: Positive Stromversorgung (3,3 V/5 V) GND: Masse, Strom negativ SCL: IIC-Taktleitung SDA: llC-Datenkabel ADDR: Bestimmen Sie die Adresse des lIC-Slaves ALRT: Digitaler Komparatorausgang oder Konvertierung bereit A0: Differenzkanal 1, positiver Eingang oder Single-Ended-Kanal 1 Eingang A1: Differenzkanal 1, negativer Eingang oder Single-Ended-Kanal 2 Eingang A2: Differenzkanal 2, positiver Eingang oder Single-Ended-Kanal 3 Eingang A3: Differenzkanal 2, negativer Eingang oder Single-Ended-Kanal 4 Eingang Gebrauchsanweisung: Das Modul IIC-Bus verfügt über einen Pull-up-Widerstand, Benutzer müssen ihn nicht nach oben ziehen, die st
