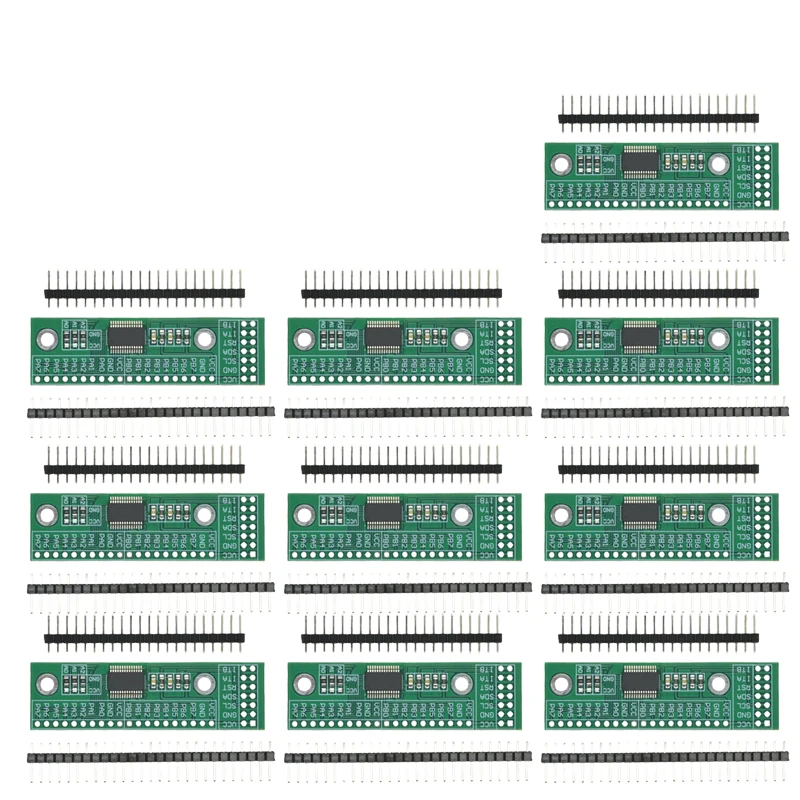

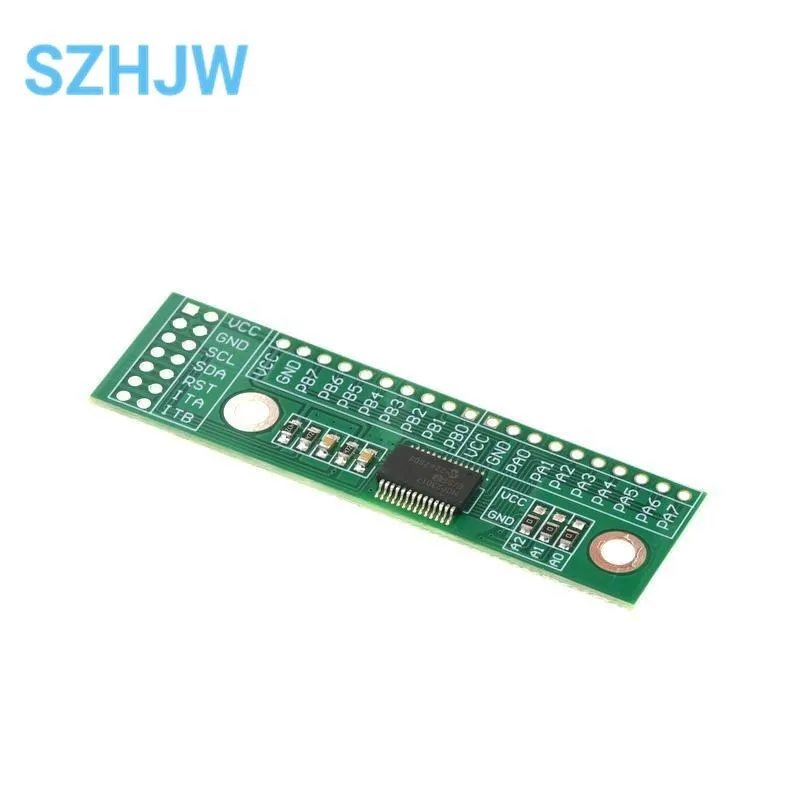

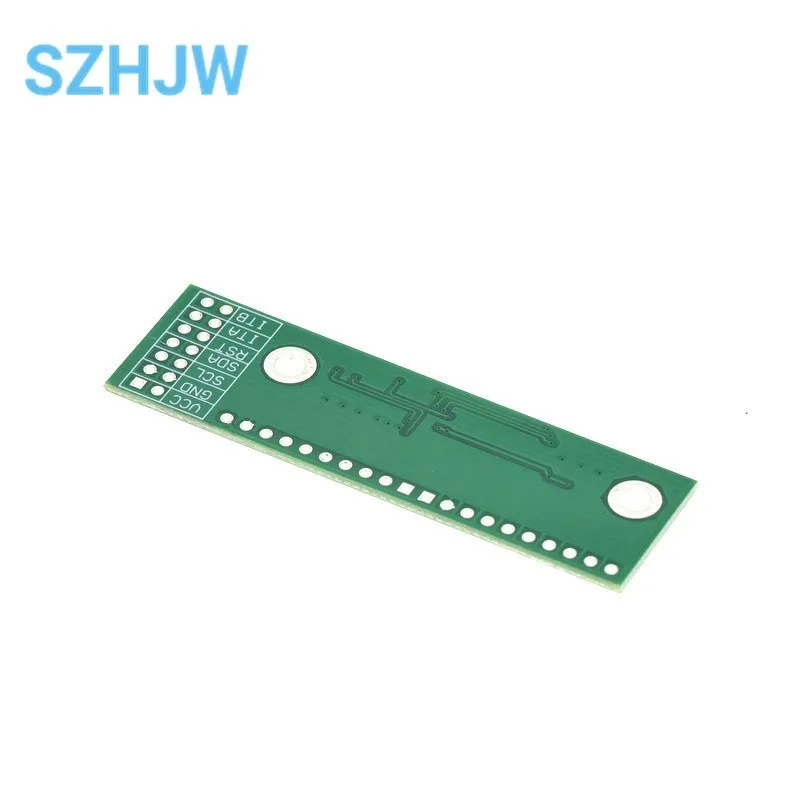

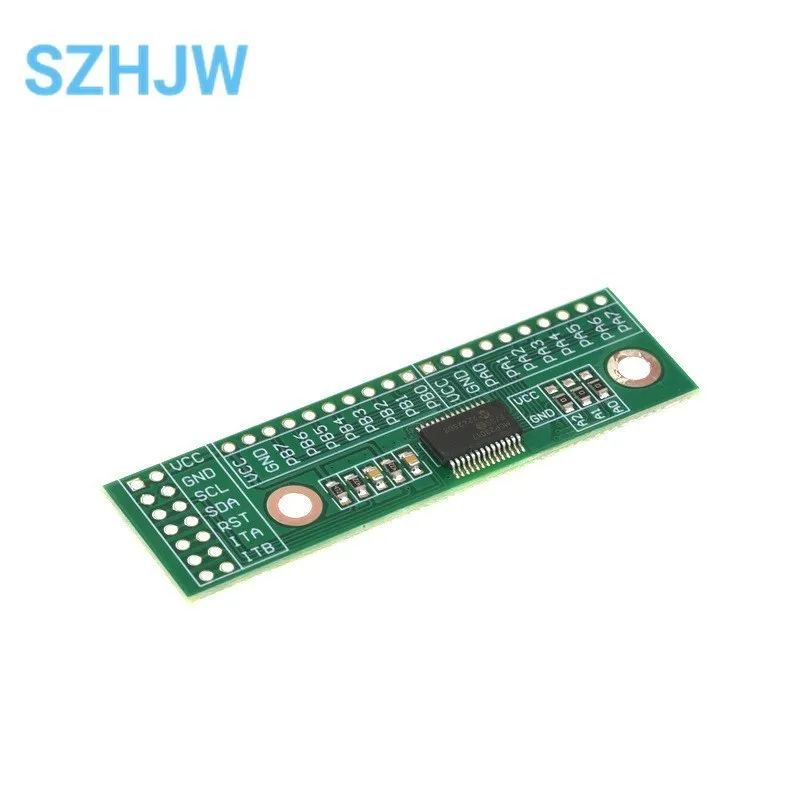

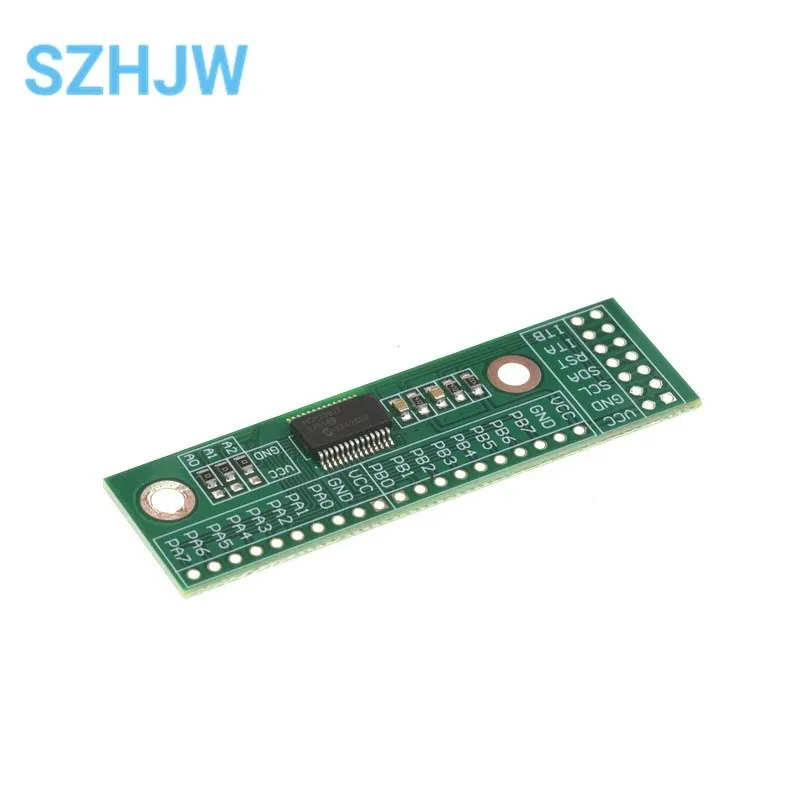

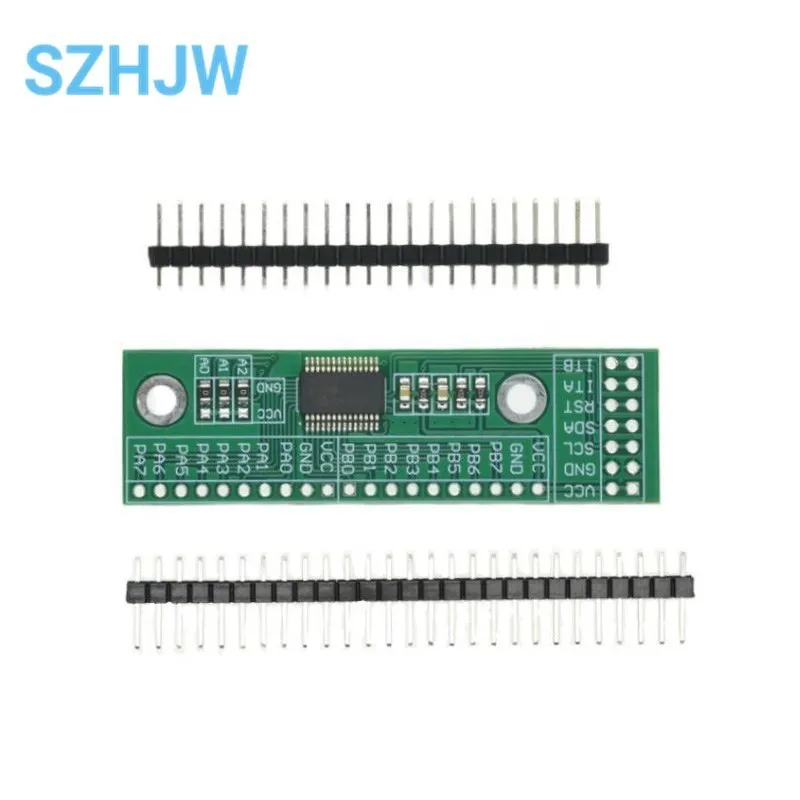

MCP23017 16Bit I/O Expansion Board Modul Pin PCB IIC I2C Schnittstelle Zu GIPO Konverter 25mA1 für Arduino
1.Beschreibung: Dieses Modul ist das 16-Wege-IO-Erweiterungsmodul der 12C-Schnittstelle und im MCP23017-Chip integriert.Die Funktion des Chips ist vollständig.Jeder E/A kann beliebig als Eingang oder Ausgang konfiguriert werden, und ein Pull-Up-Widerstand kann eingestellt werden, und die Interrupt-Funktion kann für die als Eingang konfigurierte E/A aktiviert werden.Die IO-Schnittstelle hat eine starke Antriebskapazität und Strom und Strom können 25 mA erreichen. MCP23017 ist eine Hochgeschwindigkeits-IIC-Schnittstelle.Es unterstützt die IIC-Frequenz von 100 kHz, 400 kHz und 1,7 MHz.Der Chip verfügt über drei Adresspins, die für 8 verschiedene Adressen eingerichtet werden können.Daher können 8 Module über zwei IIC-Busen angeschlossen werden, um bis zu 128 IO-Erweiterungen zu erreichen. Dieses Modul ist flexibel in der Konfiguration und stark in der Fahrfähigkeit.Es gibt viele parallele Verbindungen. 2.Parameter: Nein. Parameter Wert 1 Betriebsspannung 3,0 V-5,5 V 2 Antriebschip MCP23017 3 Anzahl der IO 16 (Eingang, Ausgang, Unterbrechung) 4 Stromversorgung des Antriebs 25mA1 5 12C-Frequenz 100 kHz, 400 kHz, 1..7 MHz 6 Arbeitstemperatur -40 Celsius -125 Celsius 7 Chippegel Industriequalität 8 Paralleles mehrfach Bis zu 8 9 Treiber 51 und Arduino 10 Modulgröße 65 mm * 19 mm 3.Pinbeschreibung: Nein. Pin Funktion Anmerkung 1 VCC Eingang der Stromquelle 3,0 V-5,5 V 2 GND Negative Stromelektrode 0V 3 SCL 12C Uhrenlinie SCL zum Anschluss eines Single-Chip-IO-Pins oder einer MCU 12C-Schnittstelle 4 SDA 12C Datenleitung SDA zum Anschluss eines Single-Chip-IO-Pins oder einer MCU 12C-Schnittstelle 5 RST Chipreduzierung Low-Pegel-Effektiv, Anschluss des MCU-IO-Pins oder ohne Verbindung 6 ITA Interrupt-Ausgang des GPIOA-Ports Verbinden Sie den MCU-IO-Pin ohne Verbin
