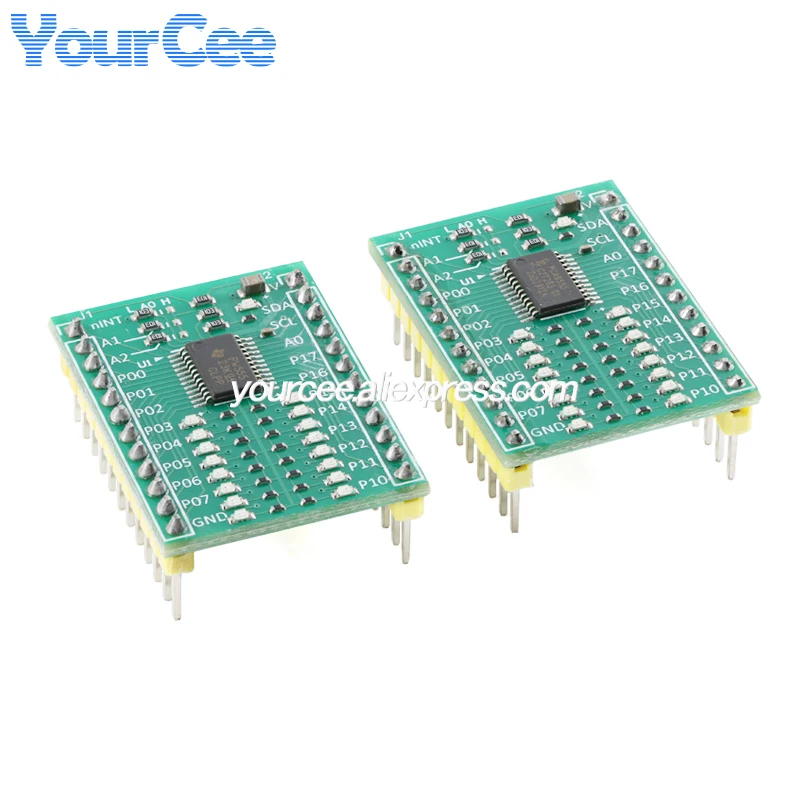

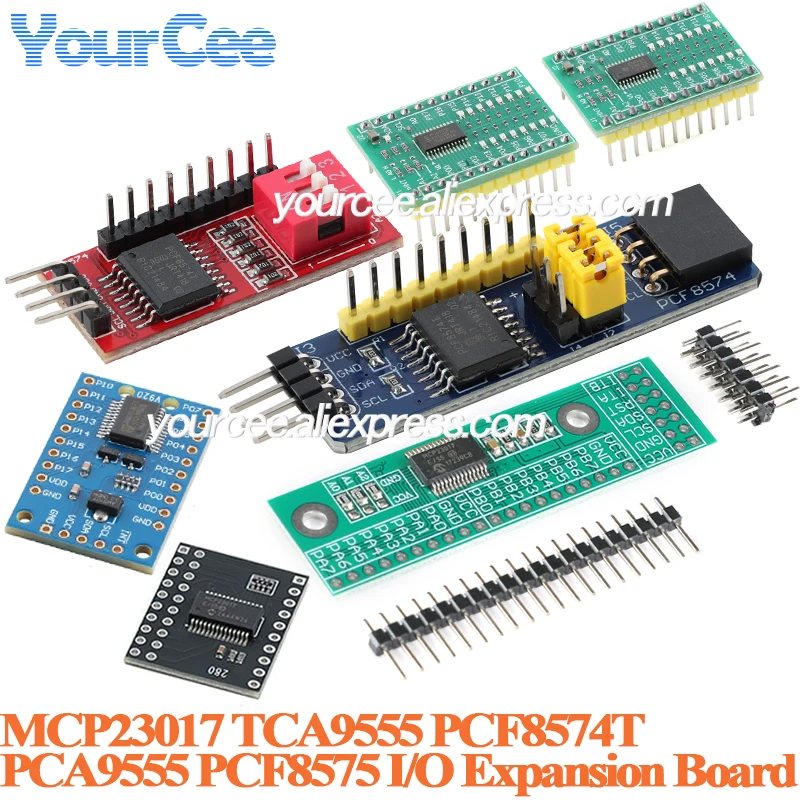

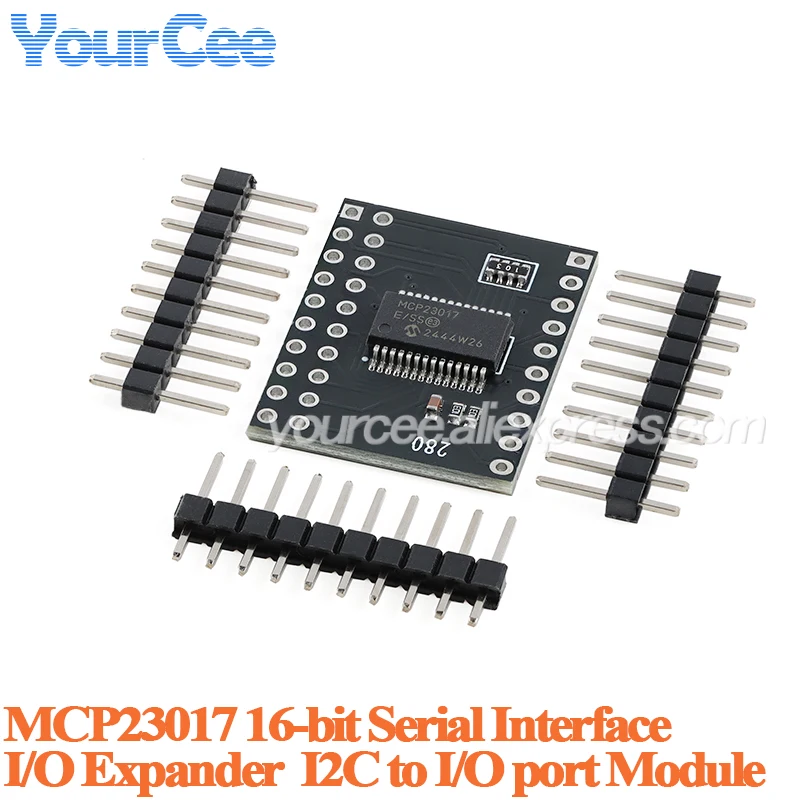

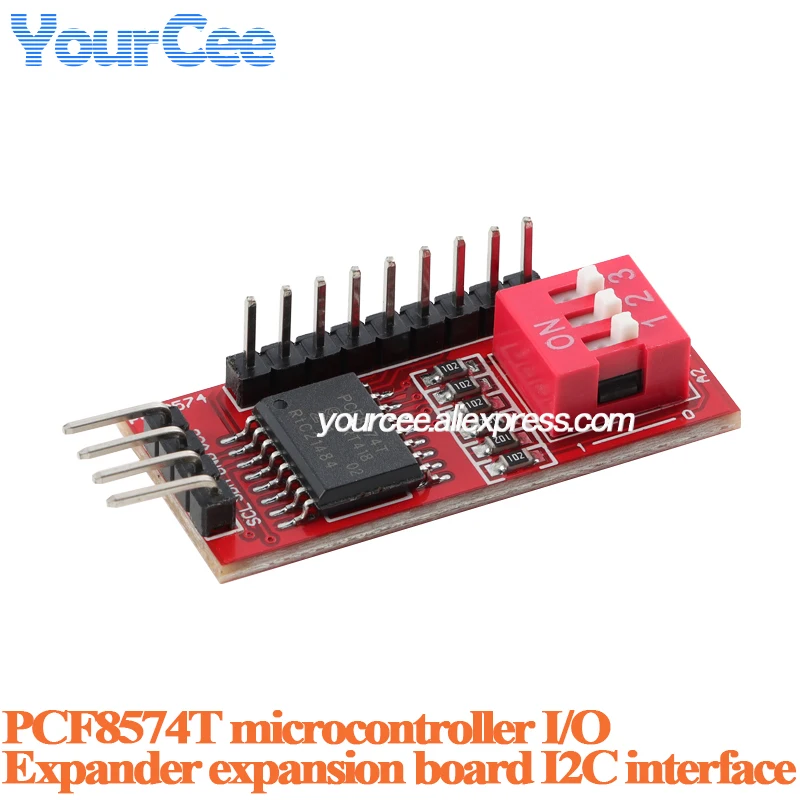

MCP23017 16-Bit Serielles I/O-Erweiterungsboard TCA9555 PCF8574T PCA9555 Konvertermodul IIC I2C zu GPIO für Arduino (5 Stück)

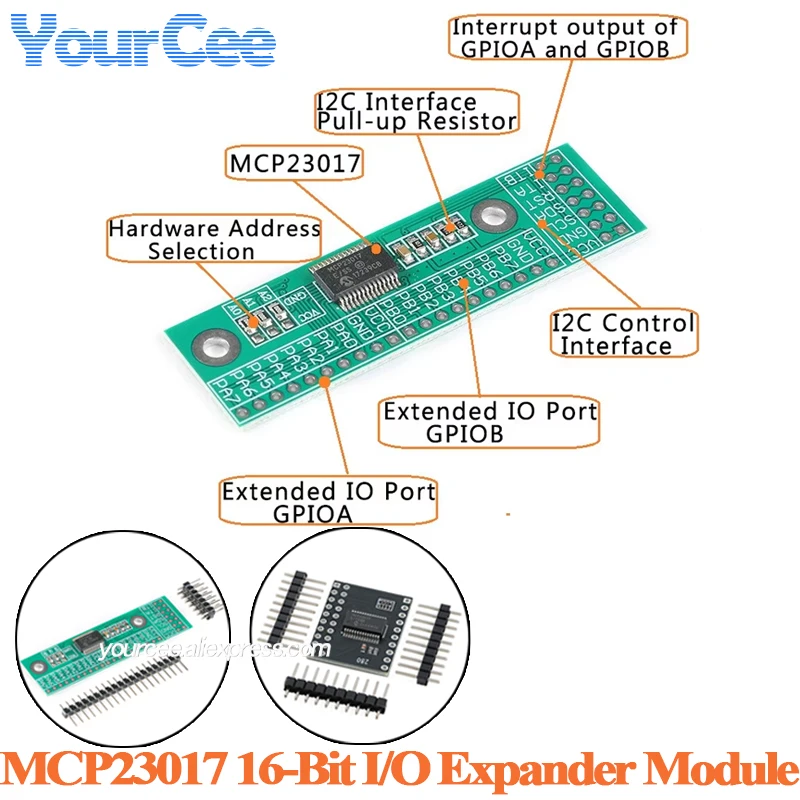

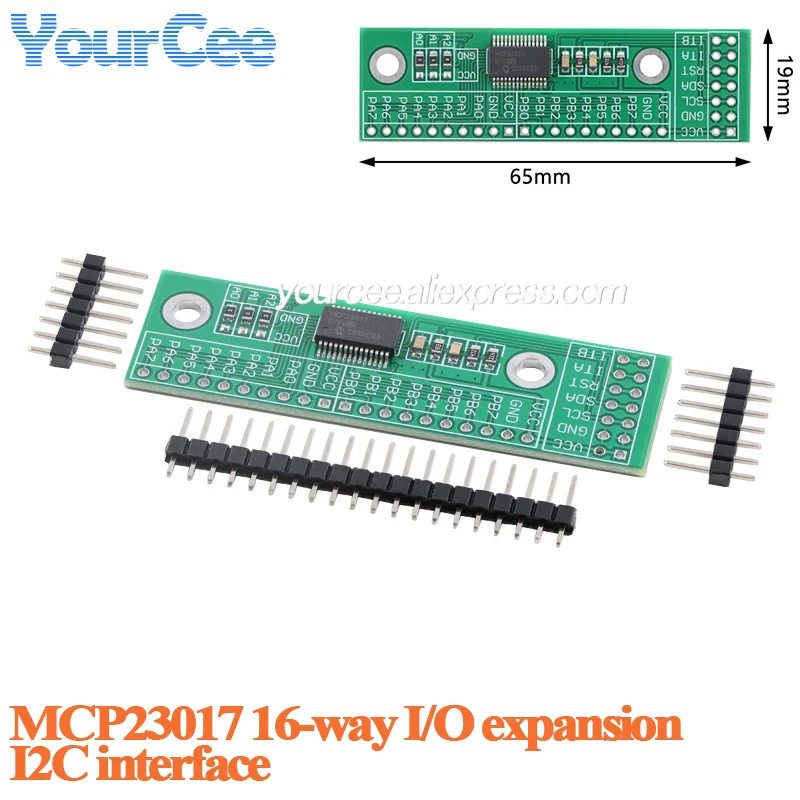

Der MCP23017 ist in der Lage, 16-Bit-Paralleldaten in serielle Daten der IIC-Schnittstelle umzuwandeln und sich gegenseitig umzuwandeln. Eine interne integrierte Power-On-Reset-Schaltung (POR) wird auf den Standardzustand des Geräts zurückgesetzt.Zwei unabhängige programmierbare Interrupt-Quellenausgänge.Das Polaritätswechselregister konfiguriert die GPIO-Eingangspolarität und kann auch als Ausgang konfiguriert werden.Es kann so eingestellt werden, dass es einen Pull-up-Widerstand verwendet wird, und die als Eingang konfigurierte IO kann die Interrupt-Funktion nutzen.Der IO-Port verfügt über eine starke Antriebsfähigkeit und der aktuelle Sink- und Zugstrom kann 25 mA erreichen. Parameterleistung: Betriebstemperaturbereich: -40° C ~ 85° C Arbeitsspannung 3,0 V ~ 5,5 V IIC-Kommunikationsfrequenz: bis zu 1,7 MHz Arbeitsstrom: 1uA Größe: 65 x 19 mm M3-Montageloch Pin-Schnittstelle: Adresse für IIC-Slave-Geräte VCC: Stromversorgungsstift; INTA: Ein Port-Interrupt-Ausgang; Port-Interrupt kann auf Low-Pegel-Interrupt, High-Pegel-Interrupt und Pegeländerungs-Interrupt eingestellt werden INTB: B-Port-Interrupt-Ausgang; Port-Interrupt kann auf Low-Pegel-Interrupt, High-Pegel-Interrupt und Pegeländerungs-Interrupt eingestellt werden SCL: IIC-Takt-Signalleitung SDA: IIC-Datensignalleitung /RESET: Zurücksetzgerät für niedrigen Pegel A0, A1, A2: IIC-Geräteadresseskonfigurationspin, Standard 0100000x, IIC-Bus kann 8 identische Geräte erweitern, bis zu 128 IO-Erweiterungen realisieren GPA0~GPA7: Ein 8-Bit-Eingangs- und Ausgangspin (Standard-Eingangsmodus) GPB0~GPB7: B-Port 8-Bit-Eingangs- und Ausgangspin (Standard-Eingangsmodus) Der MCP23017 ist in der Lage, 16-Bit-Paralleldaten für die IIC-Schnittstelle und Interconversion in serielle Daten umzuwandeln.Die interne integrierte Power-On-Reset-Schaltung (POR)
