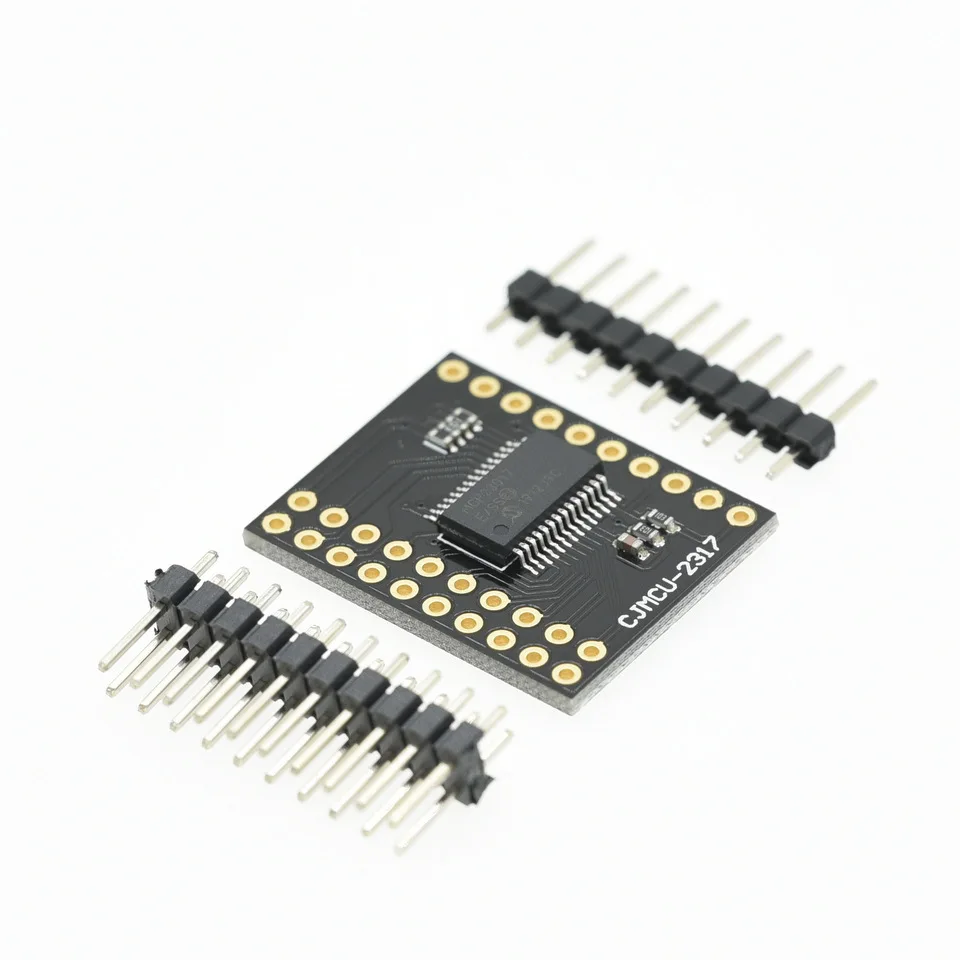

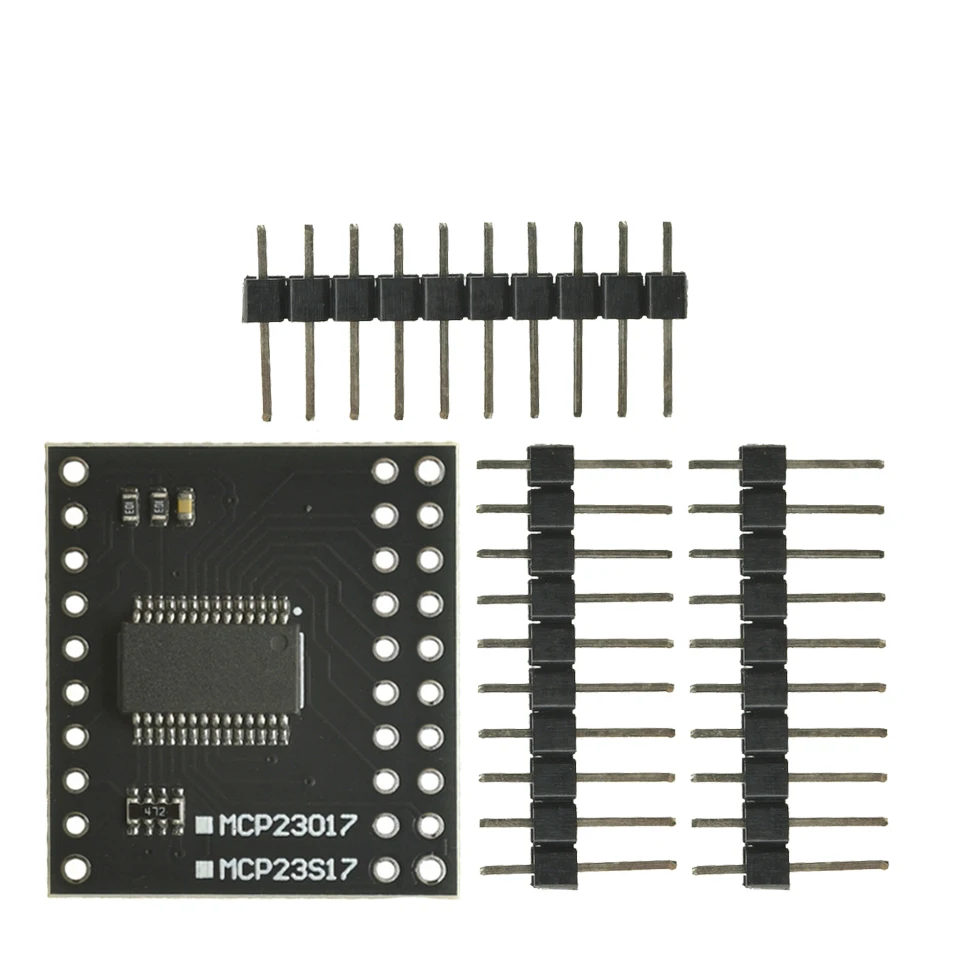

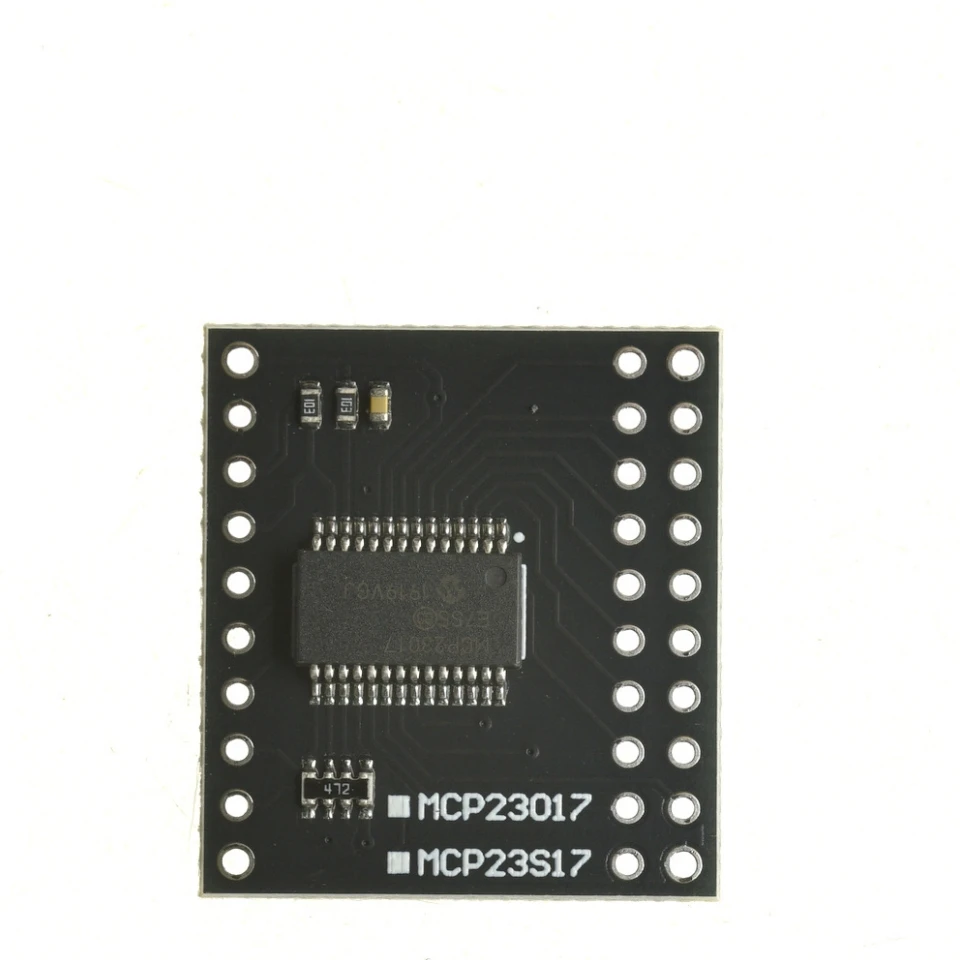

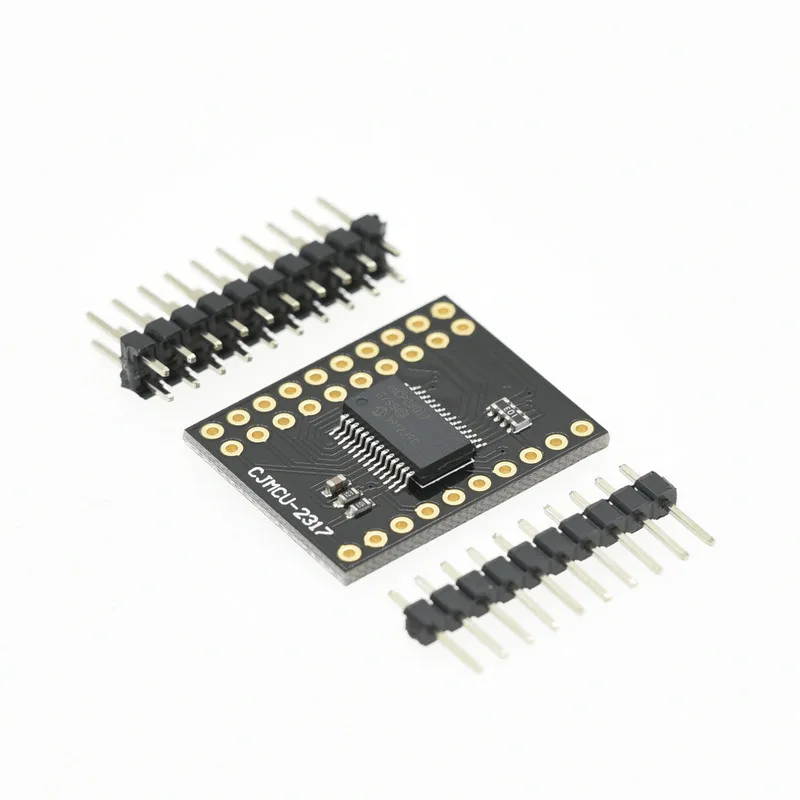

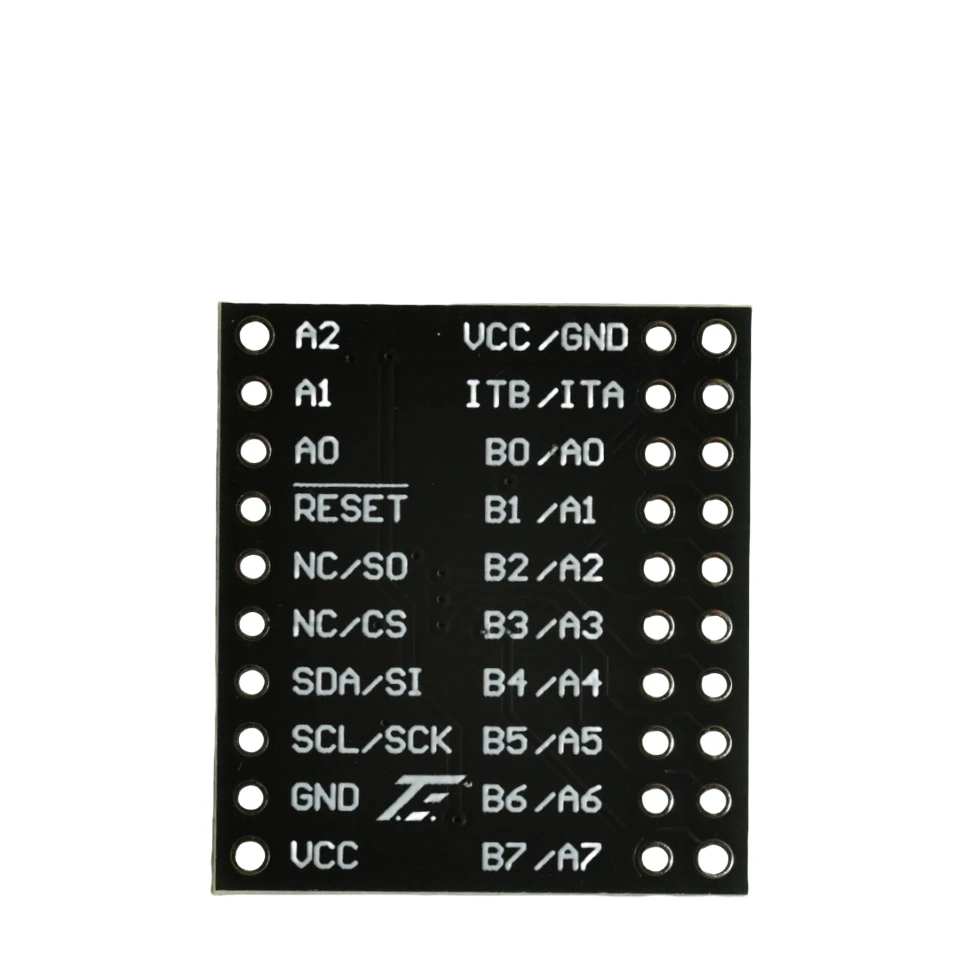

MCP23017 Serial Interface Modul IIC I2C SPI MCP23S17 Bidirektionale 16-Bit I/O Expander Pins 10Mhz Serielle interface Modul
Produktmerkmale 16-Bit Ferngesteuerter Bidirektionaler I/O-Port: I/O-Pins sind standardmäßig auf Eingang eingestellt. • Hochgeschwindigkeits-I2C-Schnittstelle (MCP23017): - 100 kHz - 400 kHz - 1,7 MHz • Hochgeschwindigkeits-SPI-Schnittstelle (MCP23S17): - 10 MHz (maximal) • Drei Hardware-Adresspins für bis zu Acht Geräte im Bus Konfigurierbare Interrupt-Ausgangspins: Konfigurierbar als Active-High, Active-Low oder Open-Drain INTA und INTB können so konfiguriert werden, dass sie funktionieren. Unabhängig oder Gemeinsam Konfigurierbare Interrupt-Quelle: - Interrupt-on-Change aus konfiguriertem Register Standardeinstellungen oder Pin-Änderungen • Polaritätsinversionsregister zur Konfiguration der Polarität der Eingangsdaten • Externer Reset-Eingang • Niedriger Ruhestrom: 1 μA (max.) • Betriebsspannung: - 1,8V bis 5,5V @ -40°C bis +85°C - 2,7V bis 5,5V @ -40°C bis +85°C - 4,5V bis 5,5V @ -40 ° C bis +125 ° C
