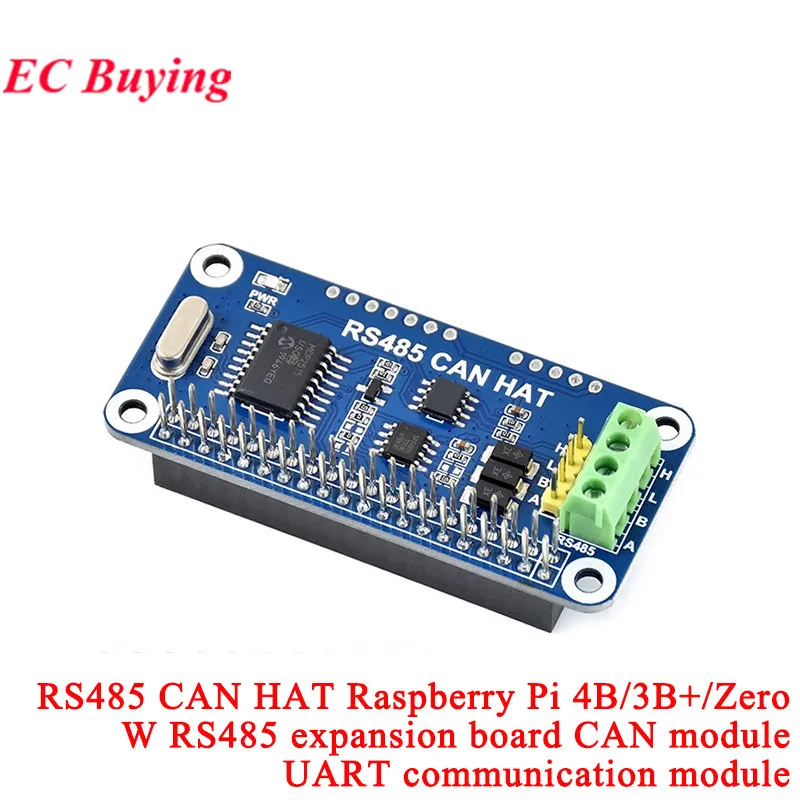

RS485 CAN HAT Erweiterungsplatine MCP 2515 TJA1050 SPI 51, CAN-Bus-Controller, UART-Kommunikationsmodul für Raspberry Pi 4B/3B+/Zero W

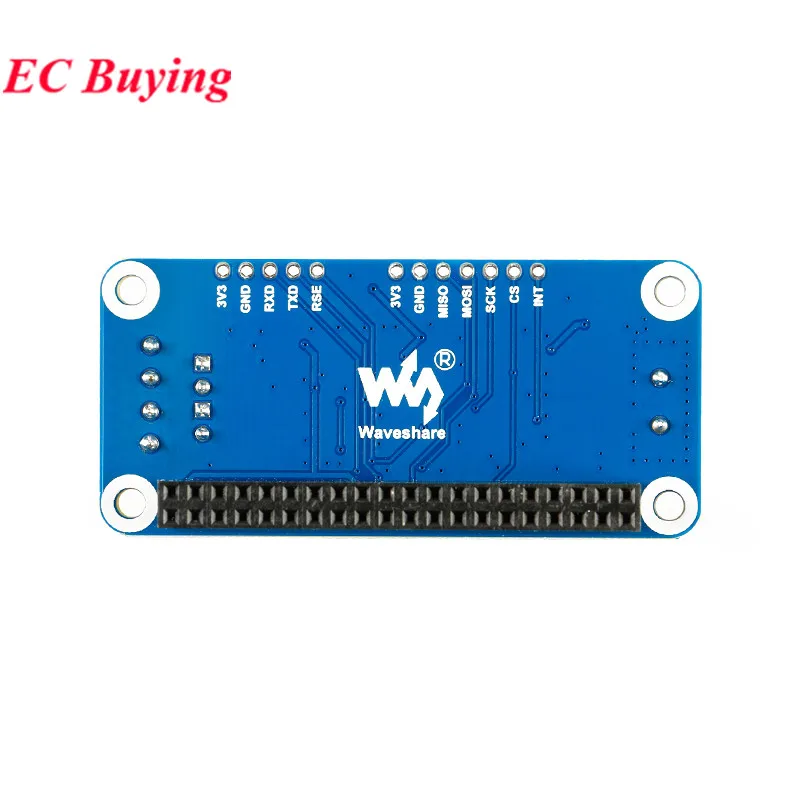

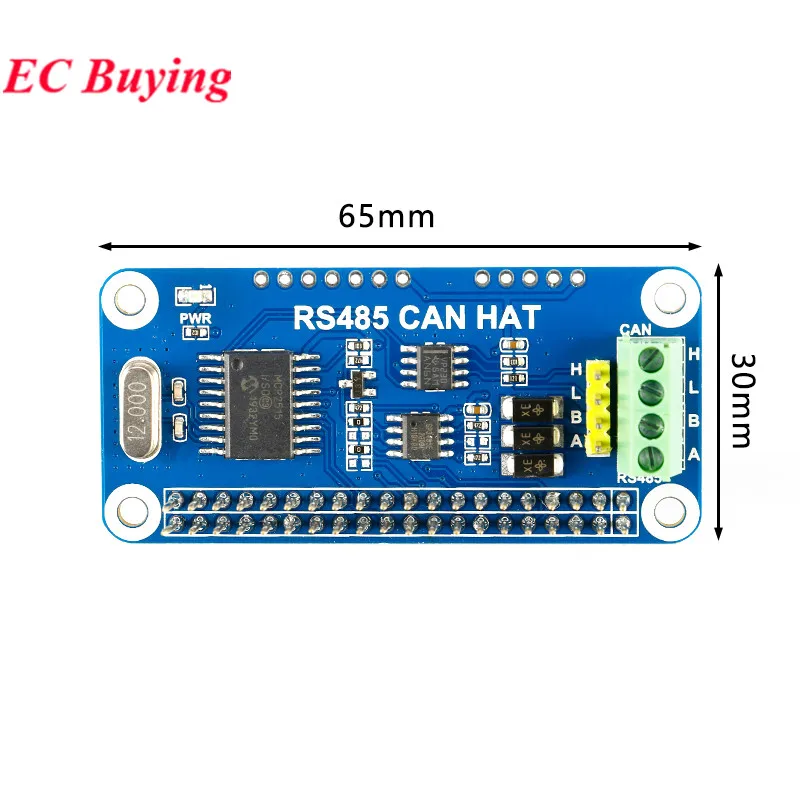

Übersicht: Mit dem RS485 CAN HAT kann Ihr Pi über RS485/CAN-Funktionen über große Entfernungen stabil mit anderen Geräten kommunizieren. Features: Raspberry Pi-Konnektivität, kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B+ CAN-Funktion, integrierter CAN-Controller MCP2515 über SPI-Schnittstelle, integrierter Transceiver SN65HVD230 RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, unterstützt automatische TX/RX-Steuerung ohne Programmierung, integrierter Transceiver SP3485 Das integrierte TVS (Transient Voltage Suppressor) unterdrückt effektiv Überspannungen und transiente Spike-Spannungen im Stromkreis für RS485-Transceiver, blitzsicher und antielektrostatisch Reservierte Steuerpins ermöglichen die Arbeit mit anderen Steuerplatinen Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für die VerkabelungPi/Python) Spezifikationen Betriebsspannung: 3,3 V CAN-Controller: MCP2515 CAN-Transceiver: SN65HVD230 485-Transceiver: SP3485 Abmessungen: 65 mm x 30 mm Montagelochgröße: 3,0 mm Pinbelegungen PIN Raspberry Pi (BCM) BESCHREIBUNG 3V3 3V3 3,3 V Strom GND GND Boden SCK P11 / SCLK SPI-Takteingang MOSI P10 / MOSI SPI-Dateneingang MISO P9 / MISO SPI-Datenausgabe CS P8 / CE0 Auswahl des SPI-Chips INT P25 Unterbrechen RXD P15 / RXD RS485 UART-Empfang TXD P14 / TXD RS485 UART-Sender RSE P4 RS485 TX/RX-Steuerung (standardmäßig automatische Steuerung, einige Löten sind erforderlich, um die manuelle Steuerung zu aktivieren), hoch für TX, niedrig für RX Features: Dies ist ein brandneues SPI-Protokoll des CAN-Busmoduls TJA1050-Empfängers MCP2515 Kompatibel mit Arduino-basierten Mikrocontrollerprojekten. Spezifikationen: Unterstützt CAN V2.0B-Spezifikation, die K
