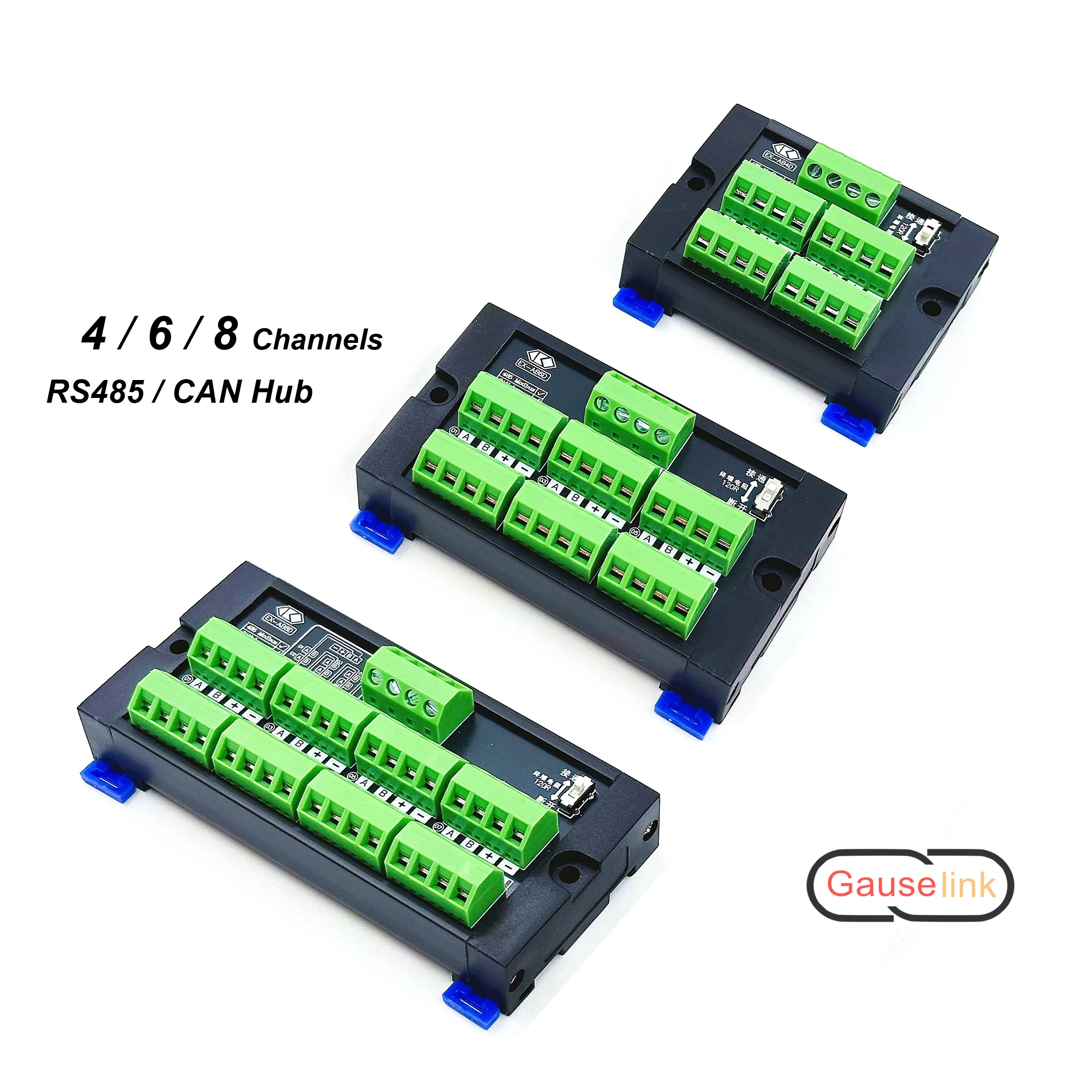

RS485 CAN Modbus RTU Klemmenblock-Hub 4/6/8 Kanal Schraubkontakt für Sensor PLC MCU Lineare Bus-Topologie-Verbindung mit 120R

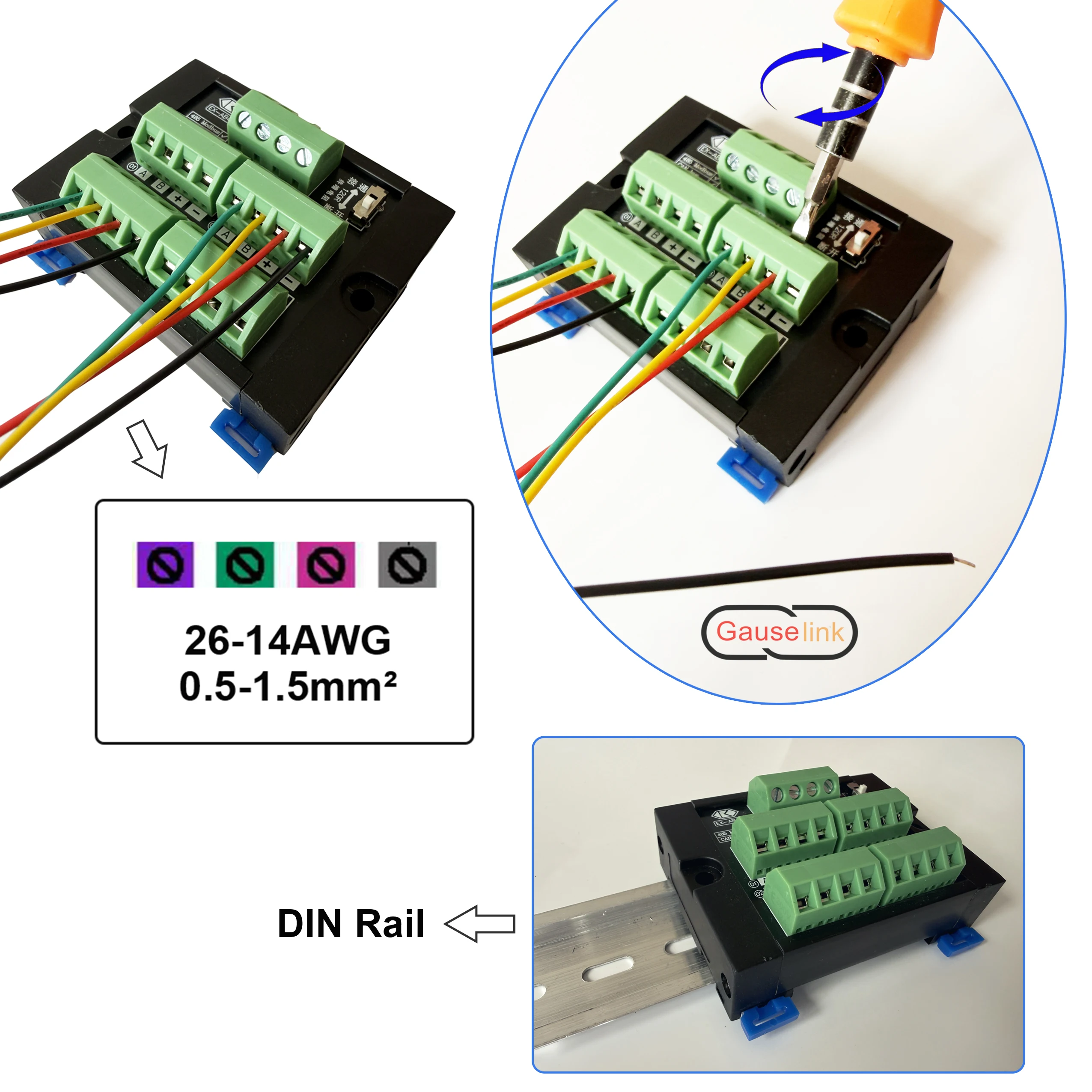

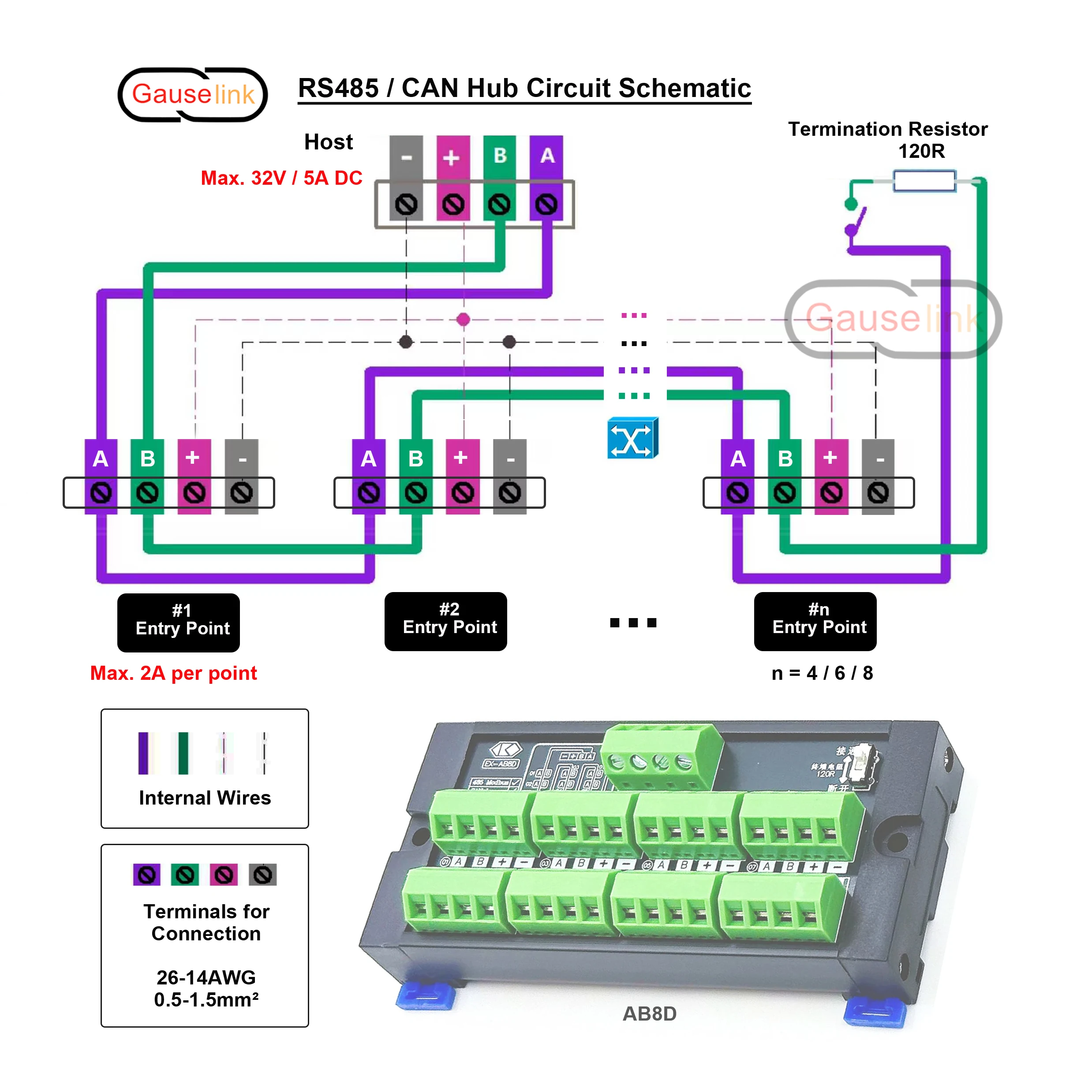

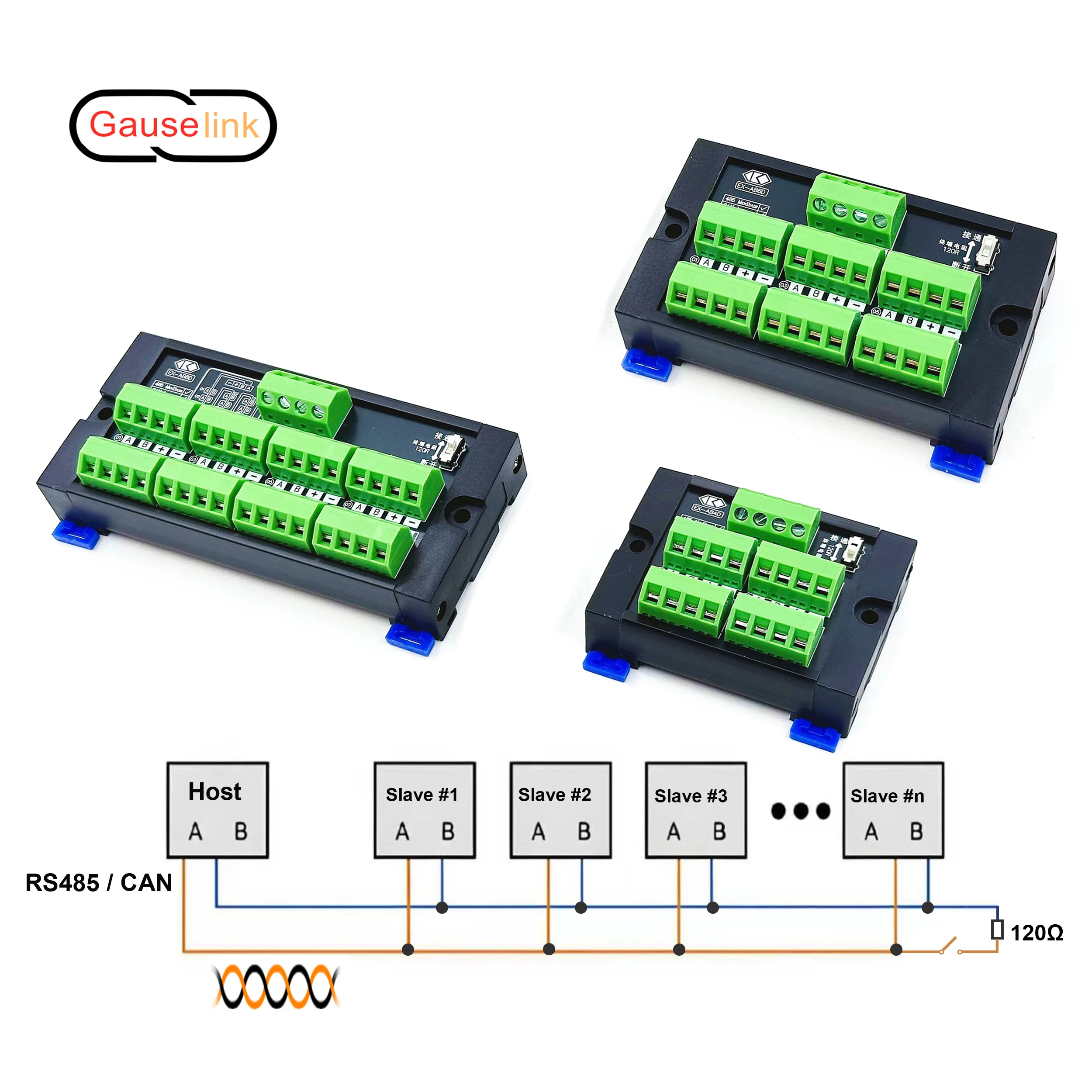

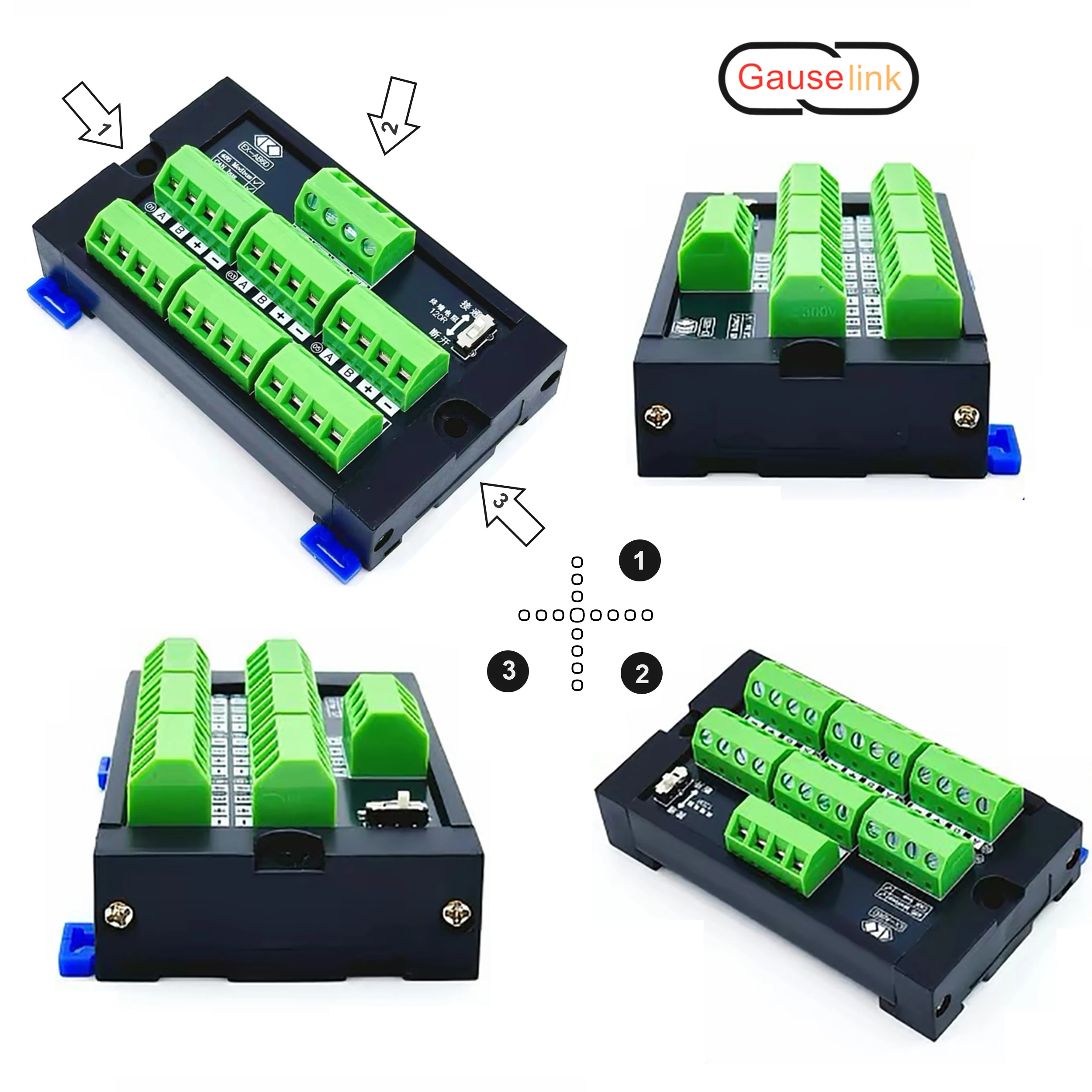

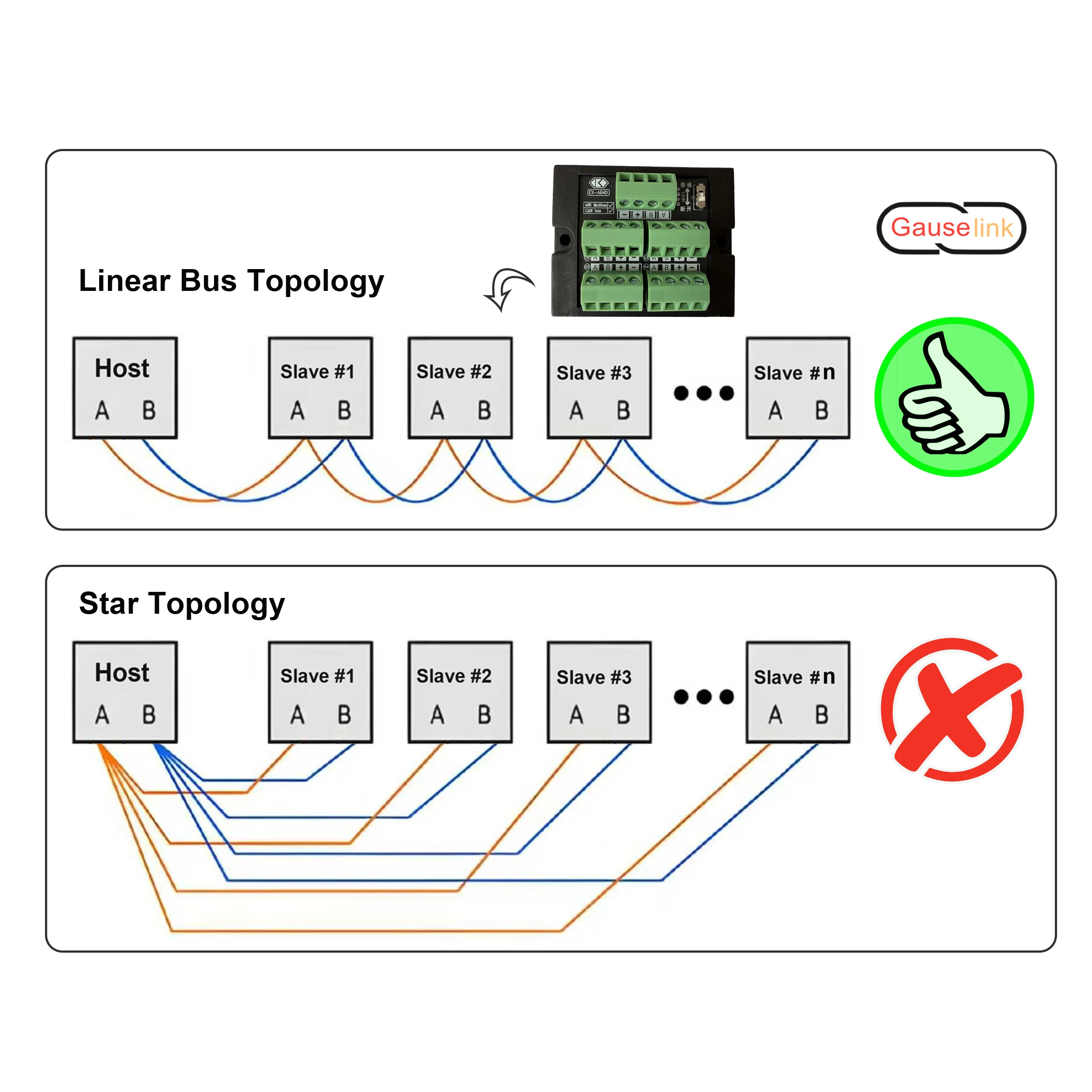

1.Produkteinführung - Produktname: RS485 / CAN Terminal-Hub - Modelle und Kanäle: AB4D - 4 Kanäle AB6D - 6 Kanäle AB8D - 8 Kanäle - Betriebsspannung: Max.32V DC - Nennstrom bei Nennleistung: Max.5A insgesamt, 2A pro Kanal - Methoden der Terminalbefestigung: Schraube - Bohrungsdurchmesser für die Montage: 4 mm - Kompatible Drahtquerschnittsgrößen: 26-14AWG (0,5~1,5mm²) 2.Schaltplan Bei der Verkabelung wird eine lineare Bus-Topologie am Hub verwendet. Die Stern-Topologie wird für die Verkabelung von RS485-Geräten NICHT empfohlen. Der in Reihe geschaltete Abschlusswiderstand von 120 Ω im Bus kann aktiviert werden, wenn eine oder mehrere der folgenden Bedingungen erfüllt sind: - wenn das Buskabel länger als 100 m ist; - Baudrate: >=115200bps; - andere elektrische Geräte mit starken elektromagnetischen Störungen (Wechselrichter, Relais, Motor usw.) Hinweis: Wenn der Widerstand aktiviert ist, erhöht er den Stromverbrauch im Bus. 3.Produktabmessungen & Installation Einheit: mm Die manuell gemessenen Abmessungen können geringfügige Abweichungen aufweisen. Einfache Drahtverbindung Einfache Montage an einer Standard-DIN-Schiene
