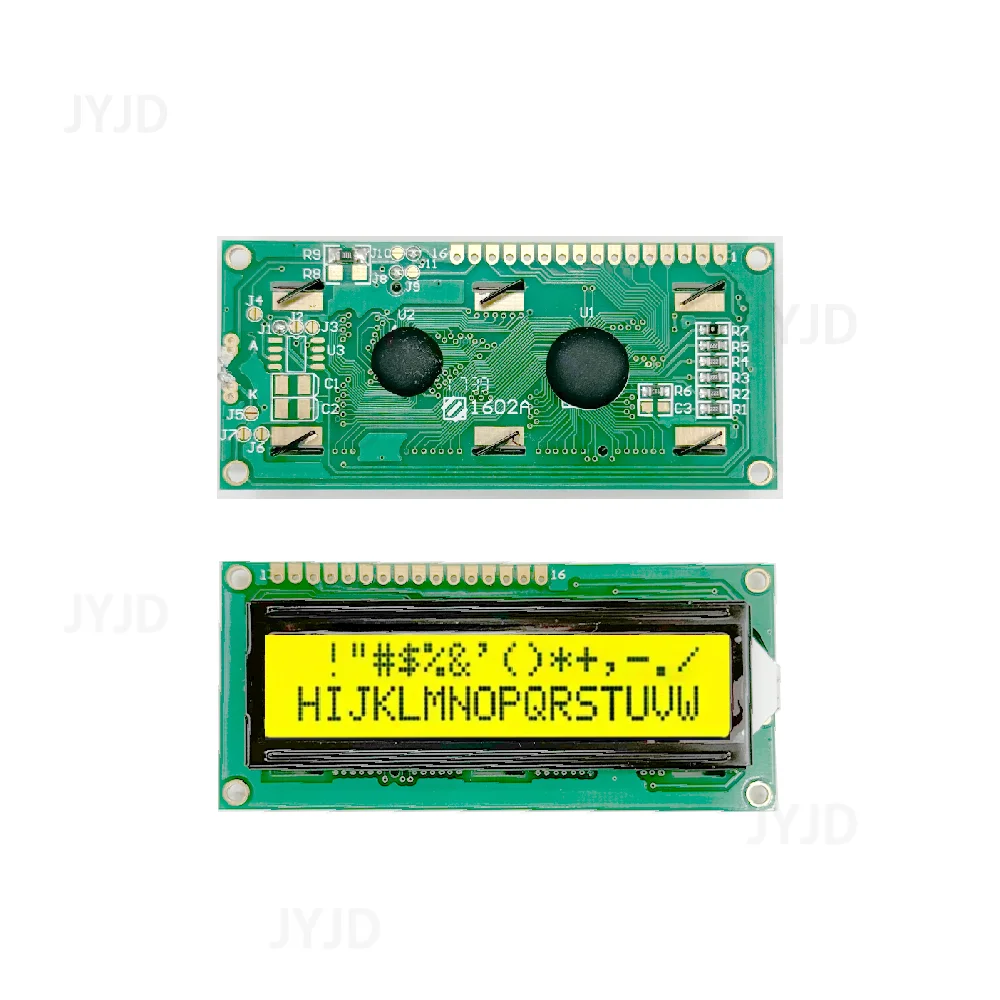

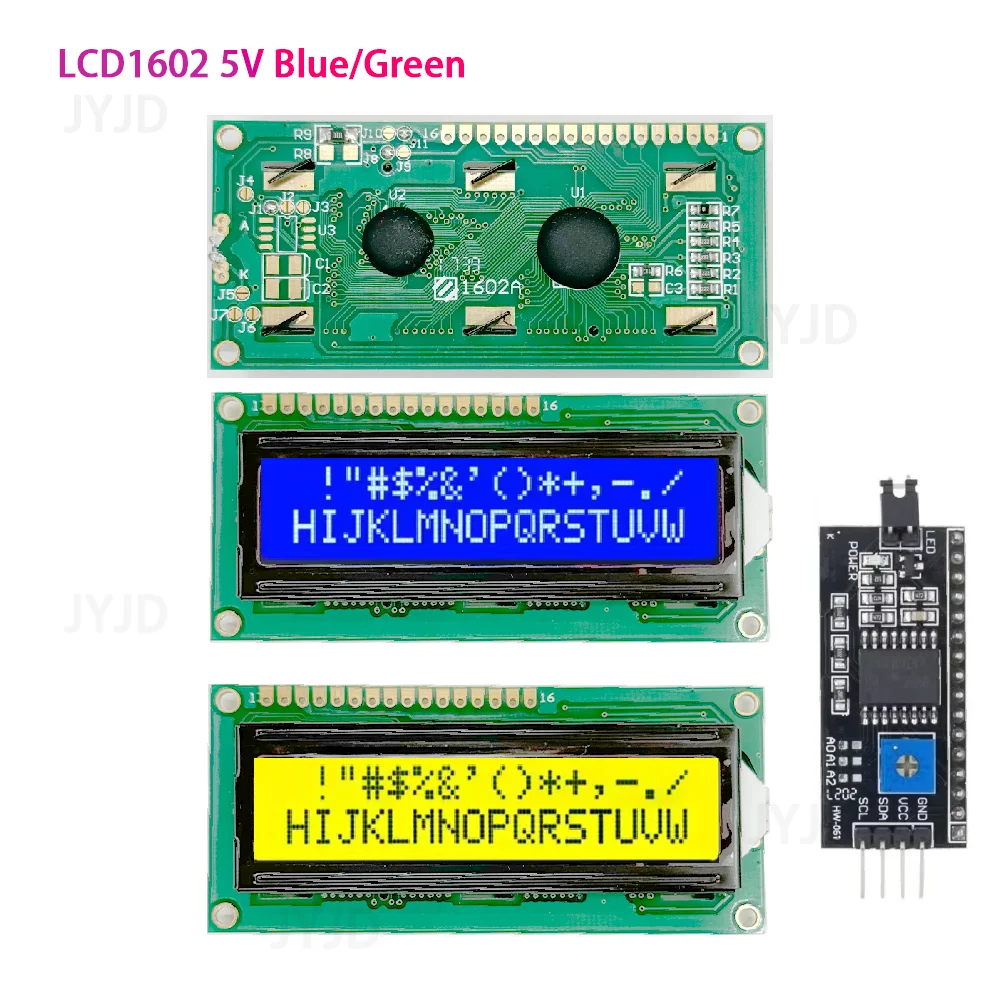

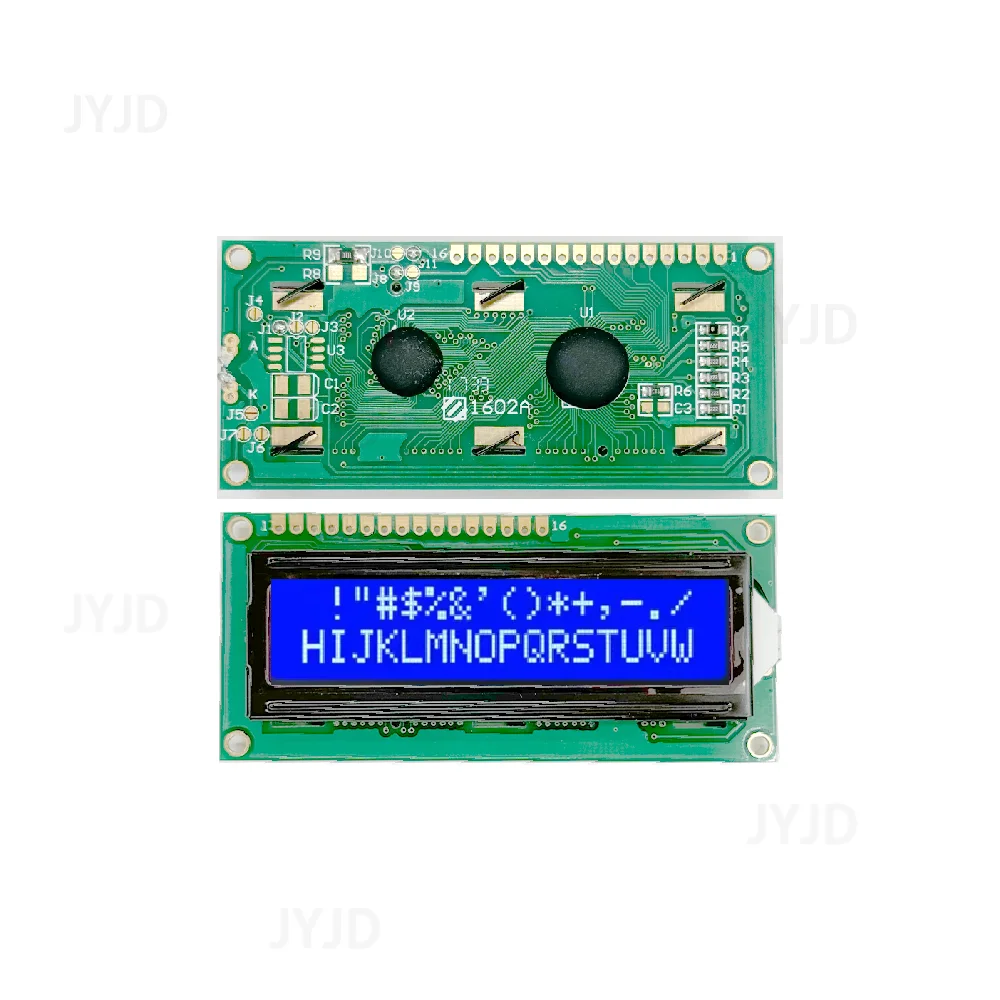

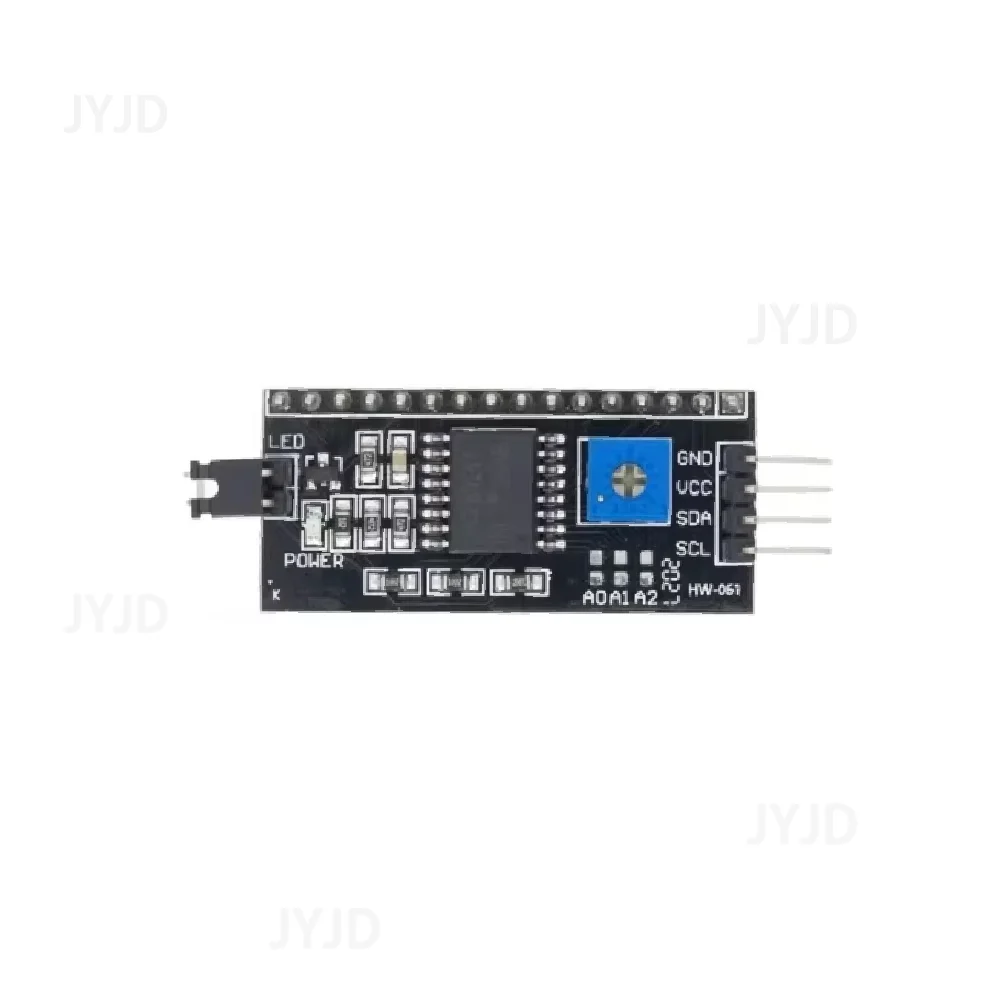

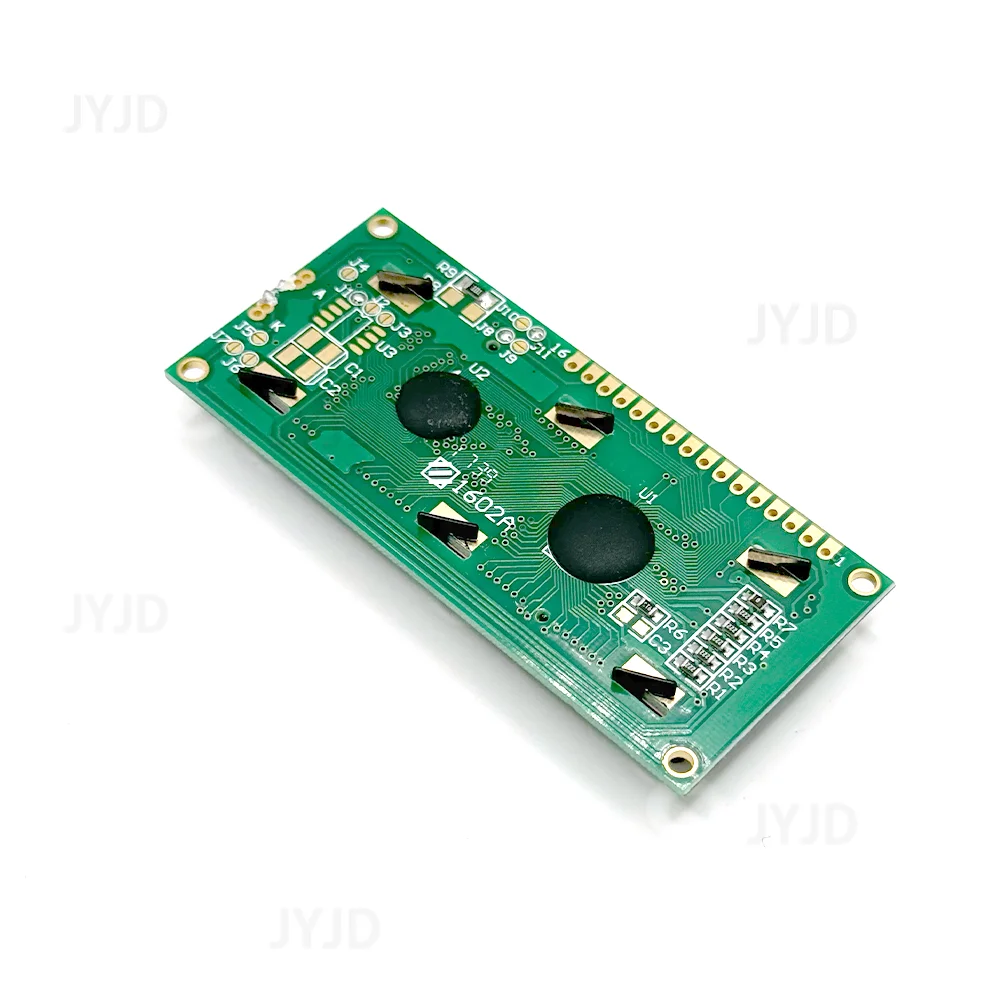

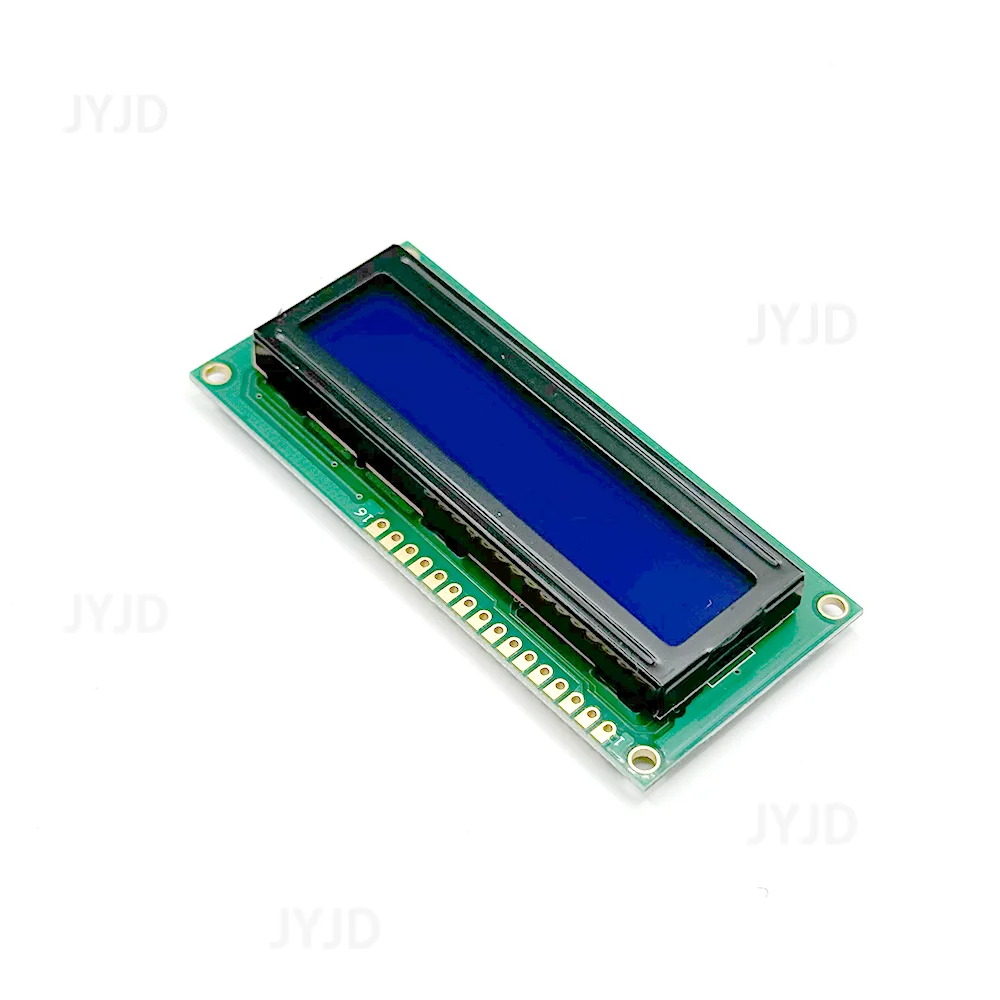

LCD1602 Modul Blau Grün Bildschirm Für Arduino LCD1602A LCD Charakter UNO R3 Mega2560 Display PCF8574T IIC I2C Schnittstelle
Die Standard 16X2 LCD Charakter Modul (Hintergrundbeleuchtung / blauer Bildschirm) 1602 mit einem Standard 16-polig Schnittstelle, einschließlich: 1 Fuß: VSS Boden Leistung 2 Füße: VDD von 5V positiv Leistung Pin 3: V0 LCD Anzeige Kontrastanpassung Ende mit dem Plus verbunden Leistung Versorgung Kontrast am schwächsten geerdete Leistung, höchster Kontrast, die Kontrast ist zu hoch wird produzieren „Ghosting“, von mit der Verwendung a 10K Potentiometer um den Kontrast anzupassen 4-polig: RS registrieren Wählen Sie aus die Daten registrieren, Wählen Sie, hoch und niedrig, Wählen Sie aus die Anleitungsregister. Pin 5: R / W für lesen und schreiben Signalleitung, a hoch Vorgang lesen, Schreibvorgang ist niedrig. Wann die RS und RW kann schreiben niedrig Anleitung bzw Anzeige Adresse wenn RS ist hoch wenn die niedrig RW kann lesen beschäftigt Signal wenn RS ist hoch RW kann schreiben niedrig Daten. : E Ende von die zuerst 6 Fuß zu aktivieren Ende, Wann E Duanyou hoch springen geht niedrig, die LCD Modul ausführen Befehl. 7 bis 14 Fuß: D0 ~ D7 8-Bit bidirektional Datenleitung. 15 Füße: Hintergrundbeleuchtung Stromversorgung positiv 16 Füße: Hintergrundbeleuchtung negative Versorgung 1602 LCD Modul innerhalb der Charakter aufgetreten Speicher (CGROM), hat war gespeichert in a 160 Punktmatrix Charaktere Grafiken, als gezeigt in Tabelle 1, diese Charaktere: Arabische Ziffern, der Fall von die Buchstaben des Alphabets, allgemein gebraucht Symbole, und Japanisch kana jedes Charakter hat eine befestigt Code, wie z die Code von die Großbuchstaben "A" ist 01000001B (41H), Anzeige Modul Adresse 41H Punktmatrix Charaktergrafiken zeigen, wir wird in der Lage sein siehe die Buchstabe „A“ . "
