ab CHF 5.90

💬 076 792 63 50 (WhatsApp / SMS)

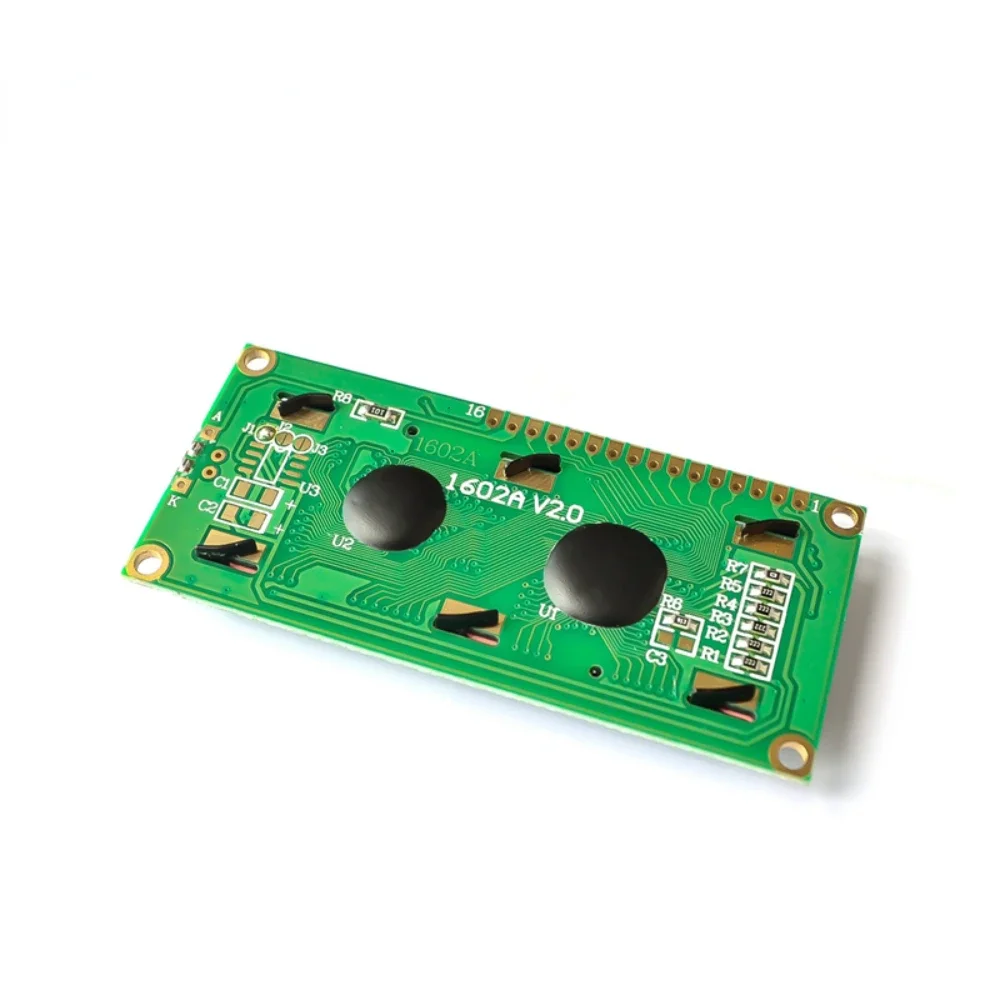

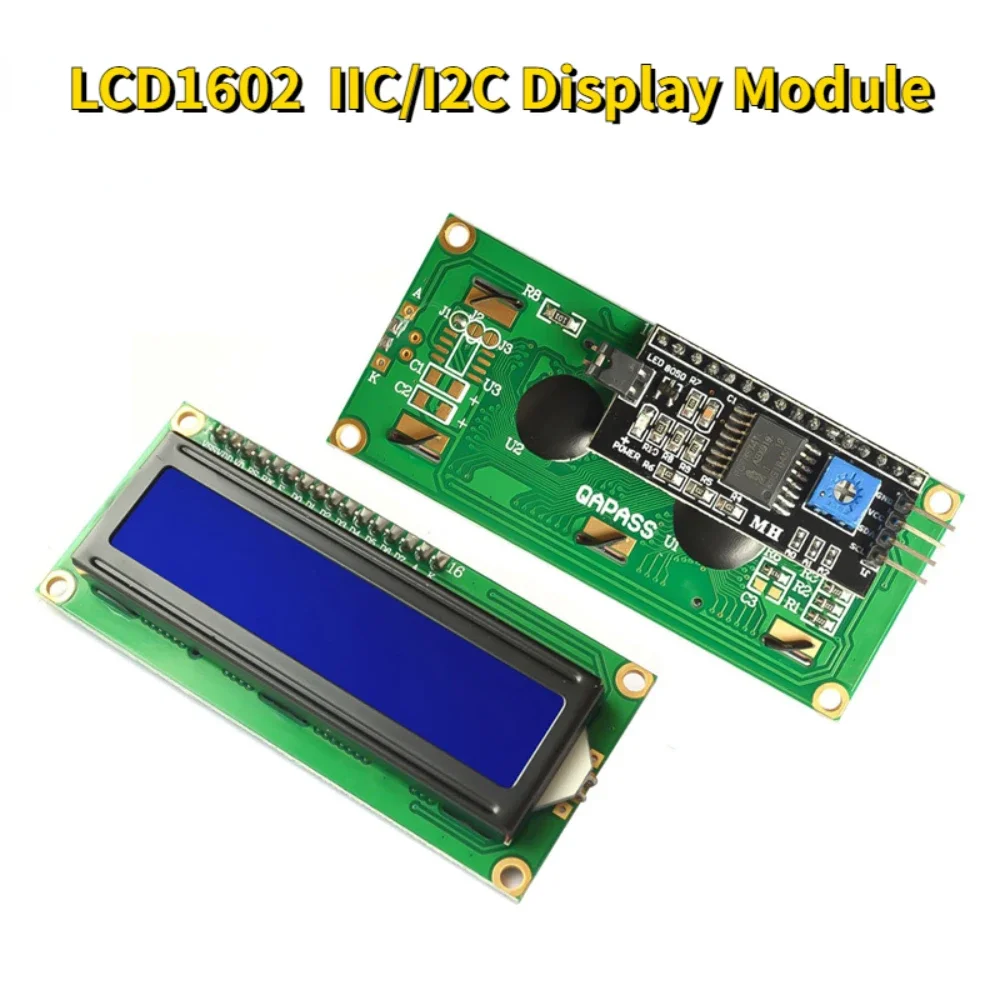

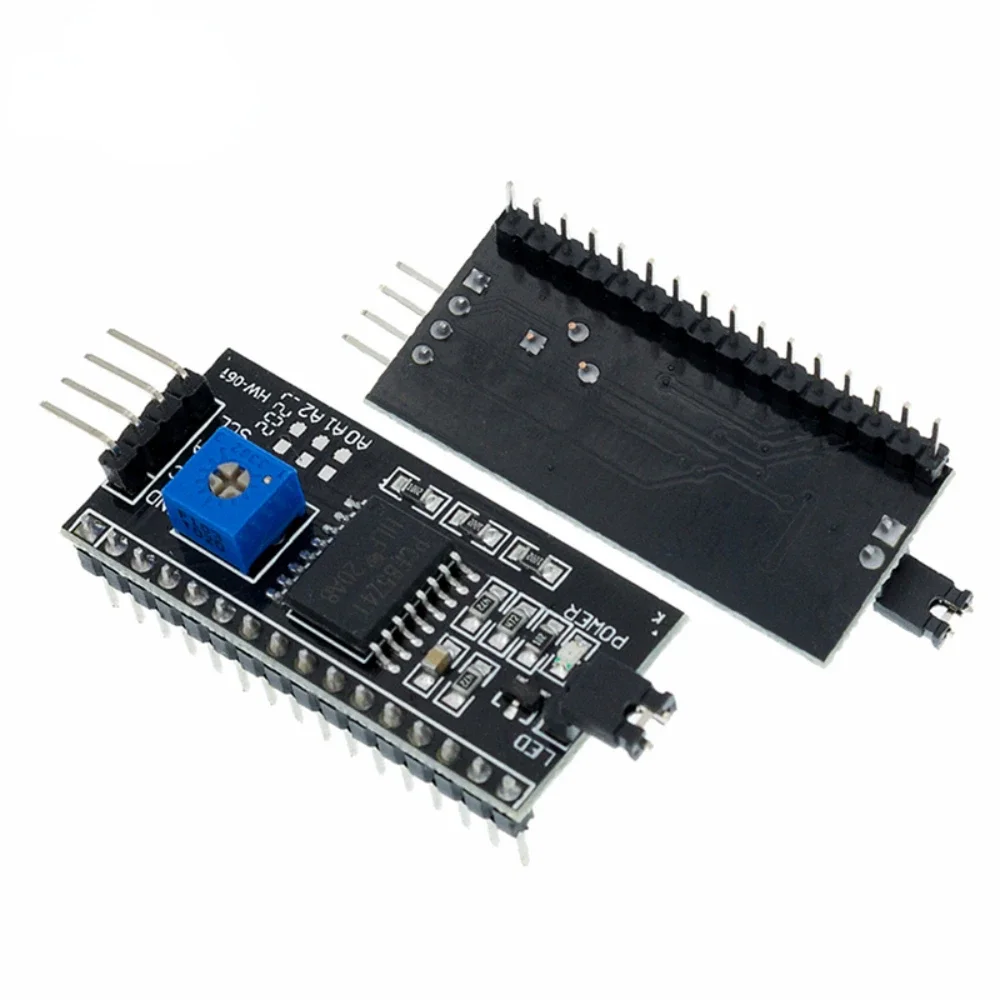

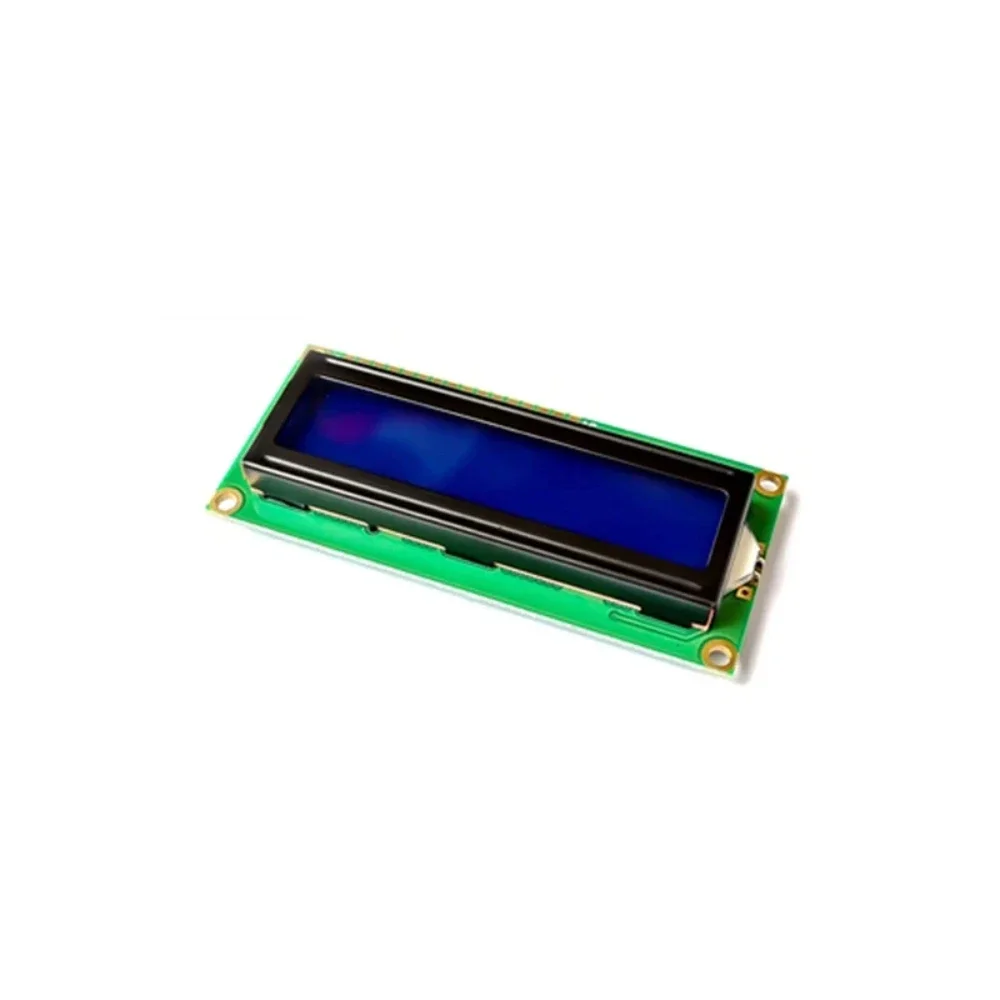

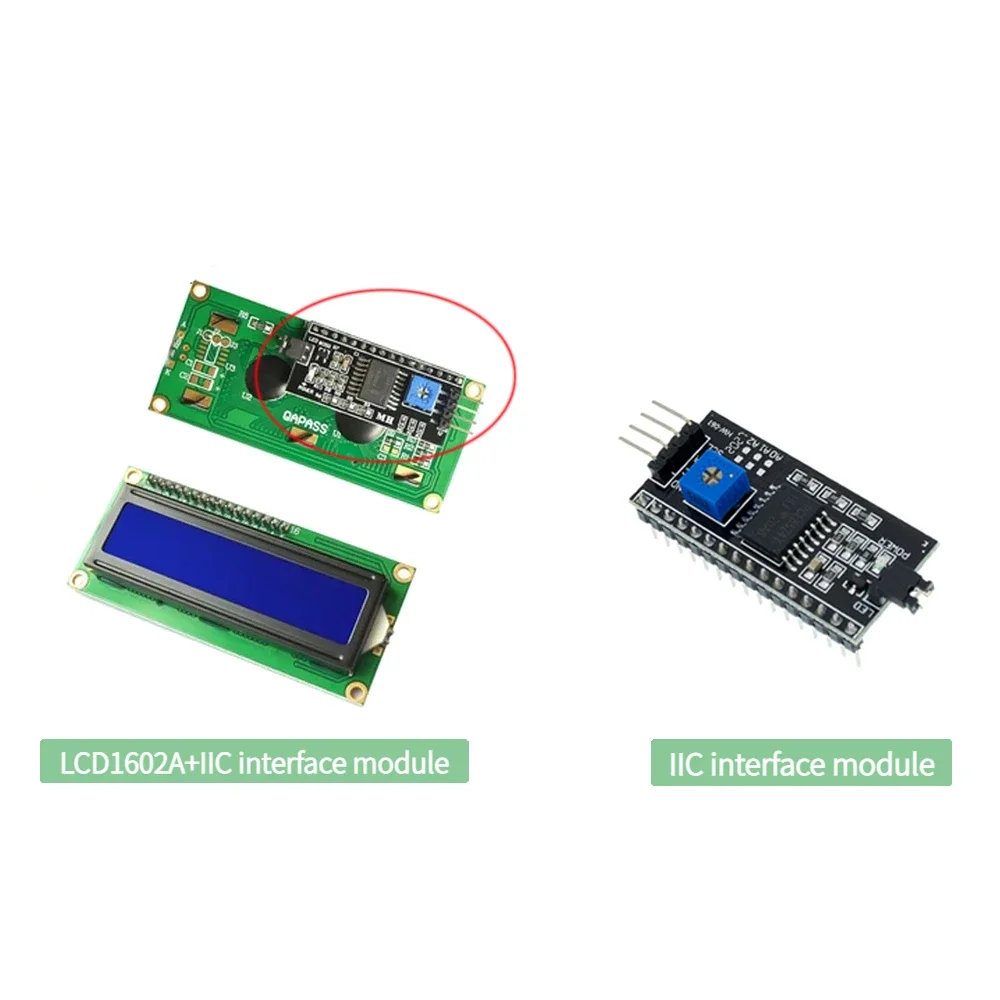

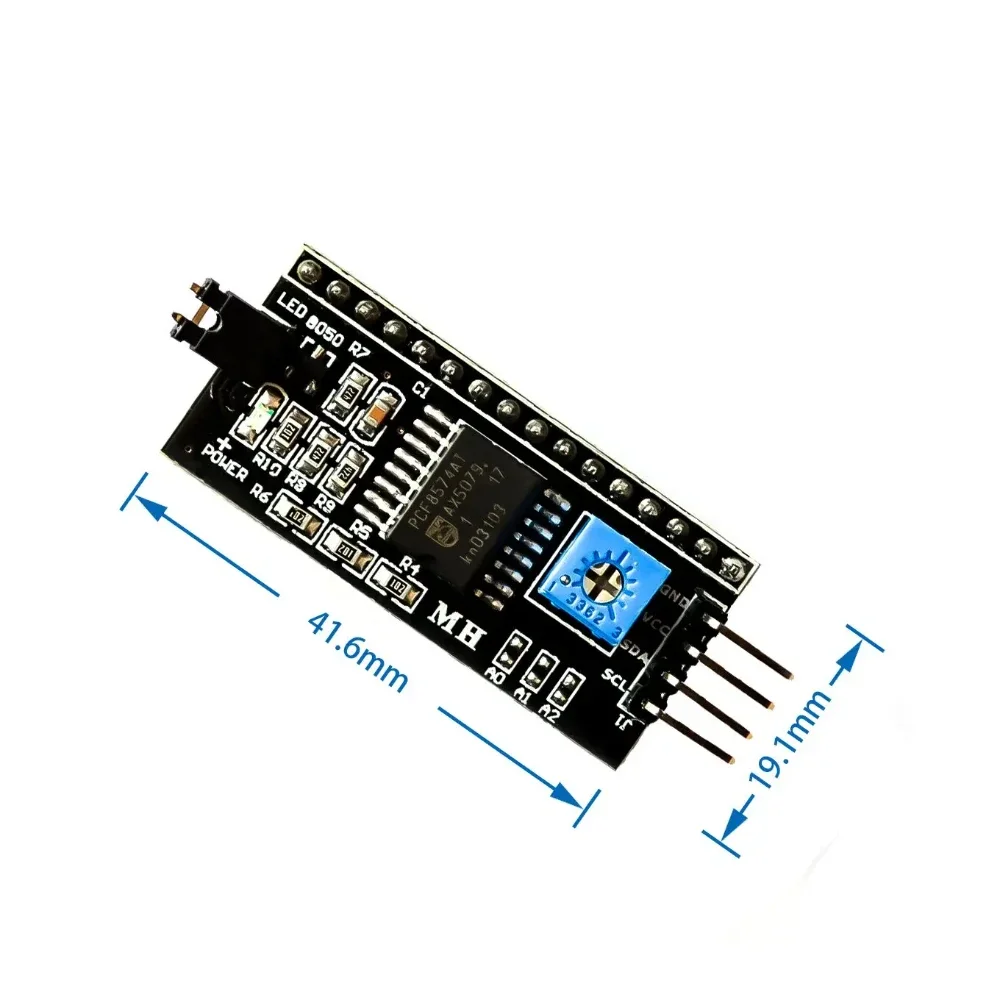

1PC 1602 LCD Modul DC 5V Flüssigkeit Kristall Display Modul Blau Bildschirm Anzeige Modul Mit IIC/I2C interface Adapter Board LCD1602/2004 LCD-Bildschirm-Adapterplatine IIC/I2C/Schnittstelle zum Senden von Funktionsbibliotheken kompatibel für Arduino Produktparameter: 1.Versorgungsspannung: +5V 2.Unterstützt das I2C-Protokoll 3.Mit Hintergrundbeleuchtung und Potentiometer zur Kontrasteinstellung Die 4.4-Leitungsausgabe ist einfacher Standard 16X2 LCD-Zeichenmodul (Hintergrundbeleuchtung) 1602 verwendet eine standardmäßige 16-Pin-Schnittstelle, von denen: 1-polig: VSS ist die Erdungskraft 2 Fuß: VDD wird an eine positive 5-V-Stromversorgung angeschlossen 3 Fuß: V0 ist der Kontrasteinstellanschluss der Flüssigkristallanzeige.Der Kontrast ist am schwächsten, wenn er an die positive Stromversorgung angeschlossen ist, und der Kontrast ist am höchsten, wenn die Stromversorgung geerdet ist.„Wenn der Kontrast zu hoch ist, entsteht ein „Ghosting“.“Bei der Verwendung können Sie den Kontrast über ein 10K-Potentiometer einstellen Pin 4: RS ist die Registerauswahl, das Datenregister wird auf hohem Niveau ausgewählt und das Anleitungsregister wird auf niedriger Stufe ausgewählt. Pin 5: R/W ist die Lese- und Schreibsignalleitung, der Lesevorgang auf hohem Pegel und der Schreibvorgang auf niedrigem Pegel.Wenn RS und RW beide einen niedrigen Pegel haben, kann der Befehl oder die Anzeigeadresse beschrieben werden.Wenn RS einen niedrigen Pegel und RW einen hohen Pegel hat, kann das geschäftige Signal gelesen werden.Wenn RS einen hohen Pegel und RW einen niedrigen Pegel hat, können Daten geschrieben werden. Pin 6: Das E-Ende ist das Aktivierungsende.Wenn das E-Ende von hohem Pegel auf niedrigem Pegel wechselt, führt das LCD-Modul den Befehl aus. 7–14 Fuß: D0–D7 sind 8-Bit- bidirektionale Datenleitungen. 15 Fuß: Hintergrundbeleuchtung positiv 16 Fuß: Minuspol der Stromversorgung mit Hintergrundbeleuchtung 1602 Der Speicher zur Charaktergenerierung (CGROM) im
