52Pi Level-Shift Shield für Arduino UNO Q

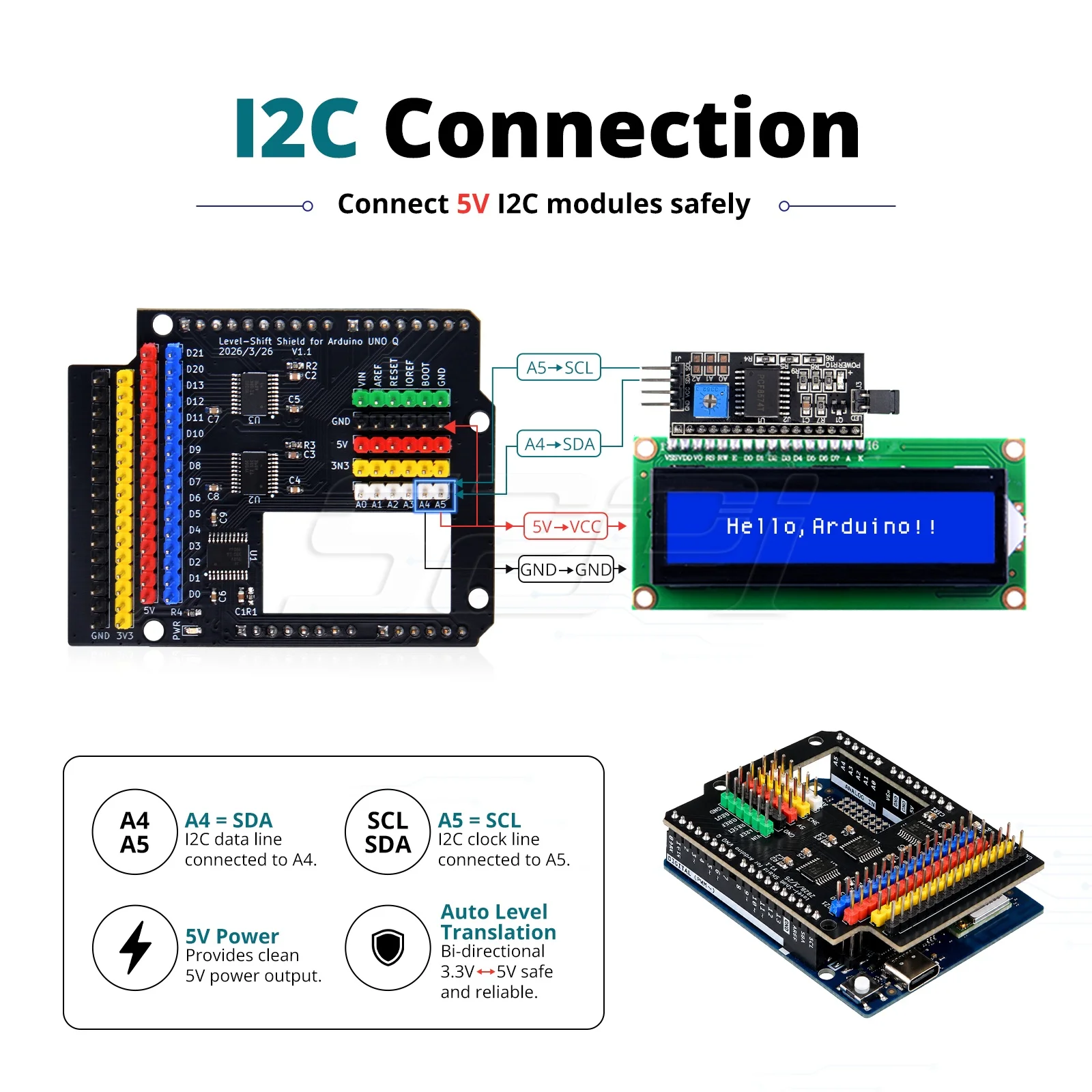

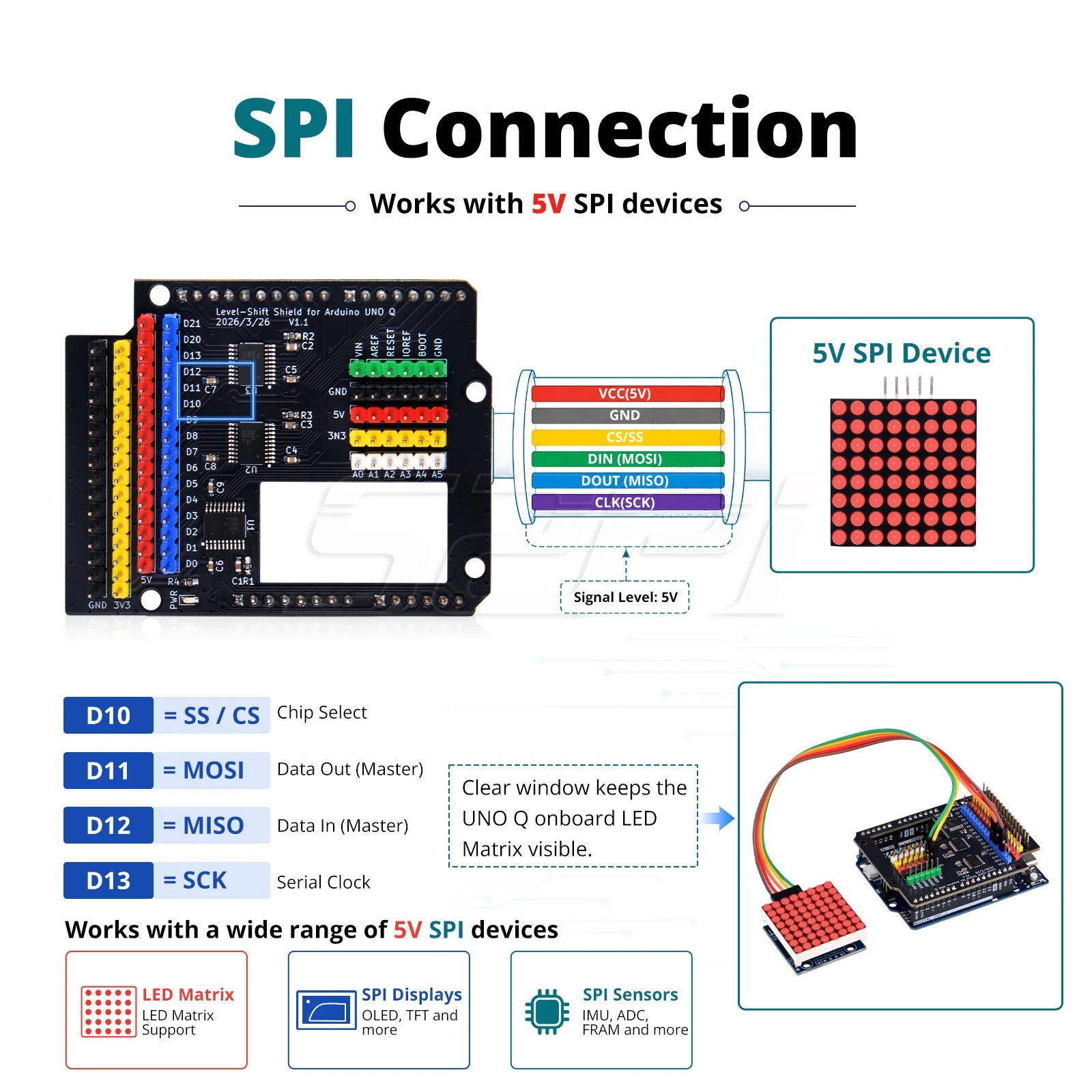

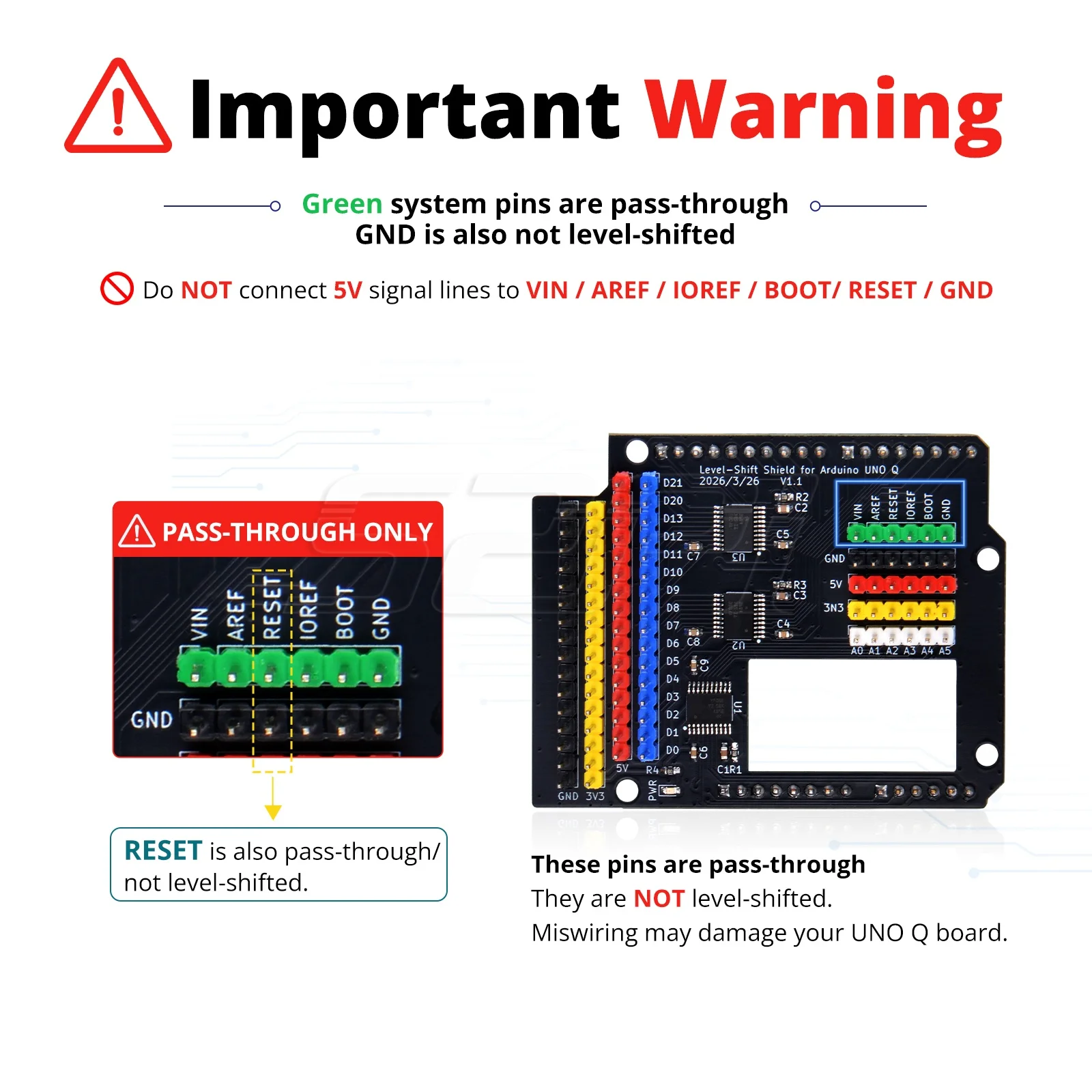

[Beschreibung]: Das Level-Shift Shield für Arduino UNO Q ist ein bidirektionales Pegelwandler-Shield, das speziell für die Arduino UNO Q Plattform entwickelt wurde. Mit einem standardmäßigen Shield-Plug-and-Play-Formfaktor lässt es sich direkt auf das Mainboard stecken. Der Kern verwendet den bidirektionalen Spannungspegelwandler mit automatischer Richtungserkennung TXS0108EPWR von Texas Instruments (TI). Dieses Shield dient der bidirektionalen Pegelumwandlung zwischen den 3,3V IO des Arduino UNO Q und 5V Geräten/Modulen und eignet sich zur Anbindung von 5V-Sensoren, Kommunikationsmodulen (wie I2C-, SPI- und UART-Geräten) und anderen GPIO-Peripheriegeräten. Es hilft, Risiken von Kommunikationsfehlern und Geräteschäden durch logische Pegelinkonsistenzen unter den empfohlenen Bedingungen zu reduzieren. Spezielles Design: Die Platine verfügt über einen rechteckigen zentralen Auss WICHTIGER HINWEIS: Schließen Sie keine 5V-Signalleitungen an VIN, AREF, IOREF, BOOT oder GND an – diese Pins sind direkte Durchgangsleitungen zum Arduino UNO Q (grüne Stiftleisten). Falsche Verkabelung kann den Arduino UNO Q dauerhaft beschädigen oder zerstören. Bitte seien Sie äußerst vorsichtig. [Eigenschaften]: Standard Arduino UNO Q Shield Formfaktor, direkt stapelbar ohne zusätzliche Verkabelung Der rechteckige zentrale Ausschnitt sorgt dafür, dass die LED-Matrix des Arduino UNO Q-Mainboards sichtbar bleibt 8-Bit-Parallelwandler mit vollständig unabhängigem Kanalbetrieb Unterstützt den partiellen Power-Down-Modus mit automatischem E/A-Zustand mit hoher Impedanz Farbcodierte Anschlüsse (rot/gelb/blau/schwarz/weiß) zur schnellen Identifizierung und Verkabelung [Lieferumfang]: [Galerie]:
