ab CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

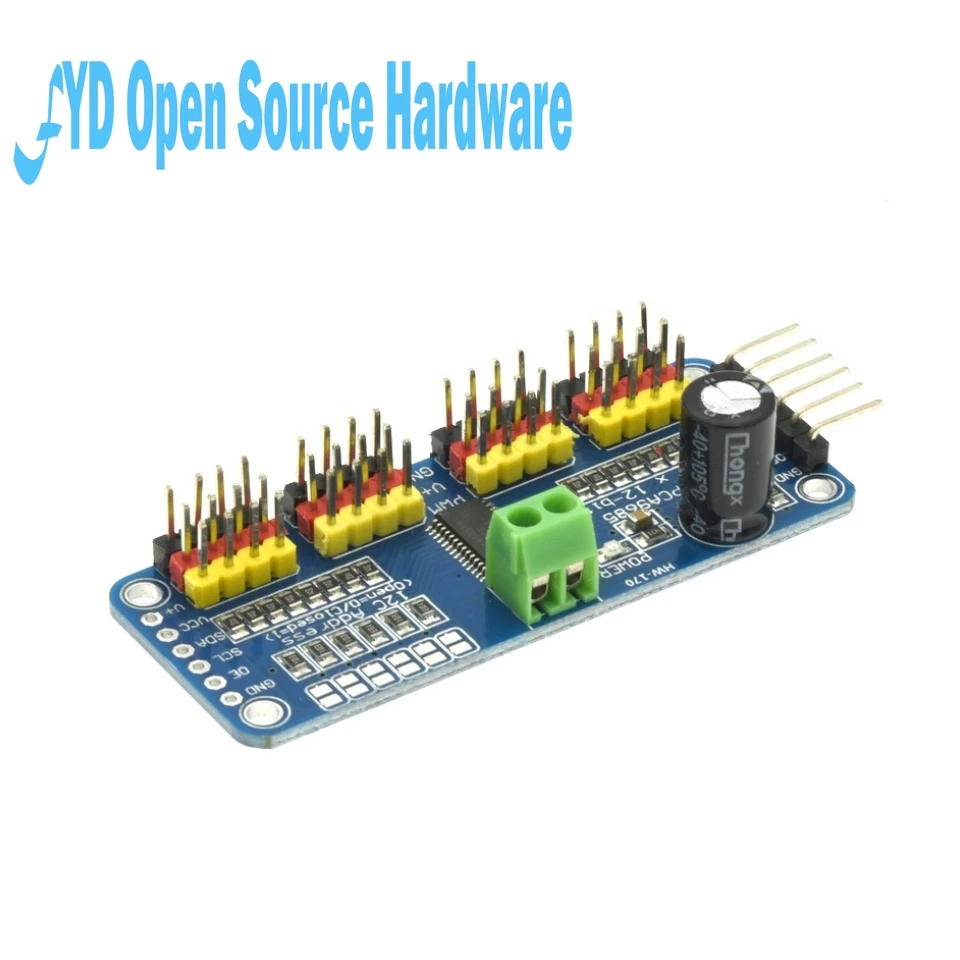

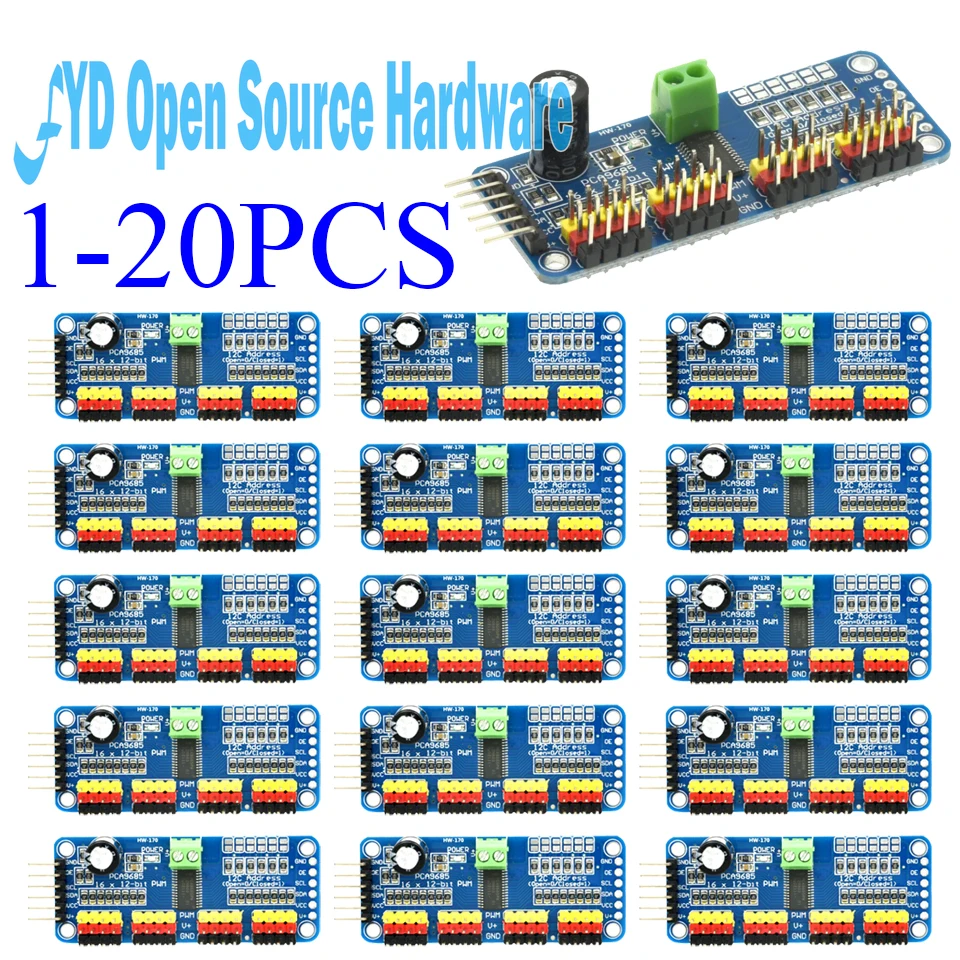

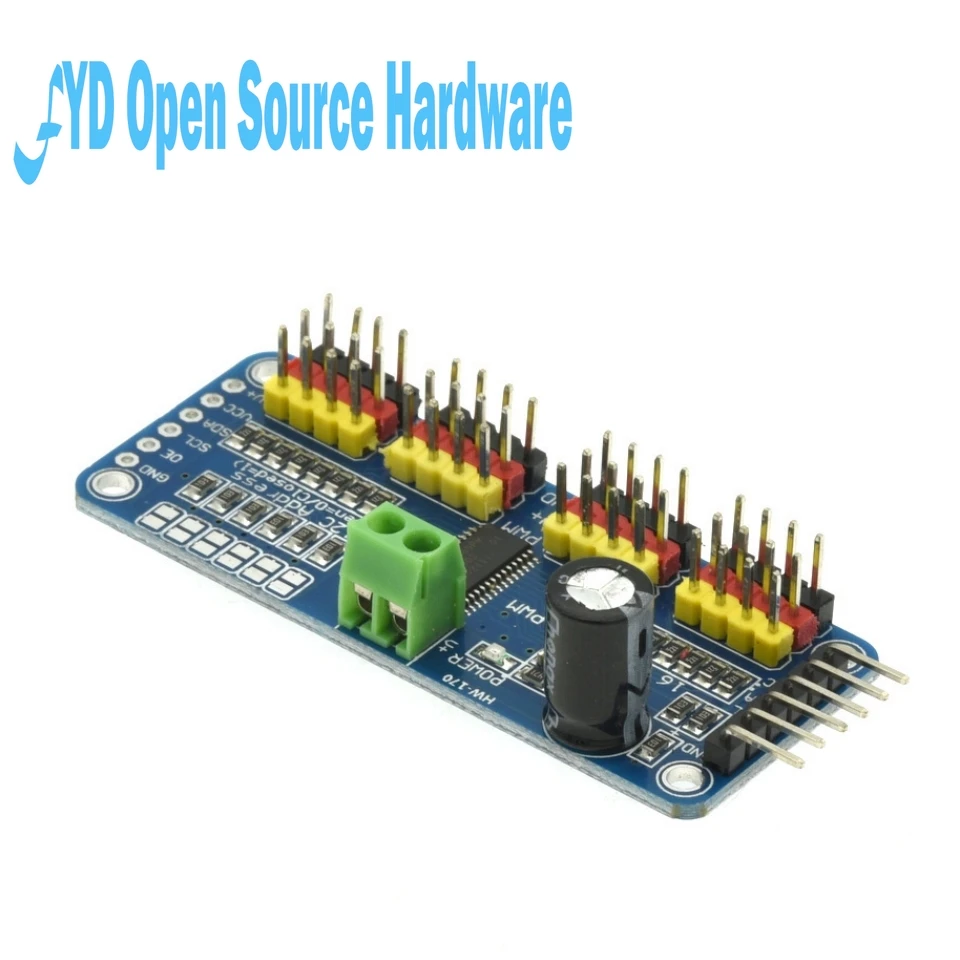

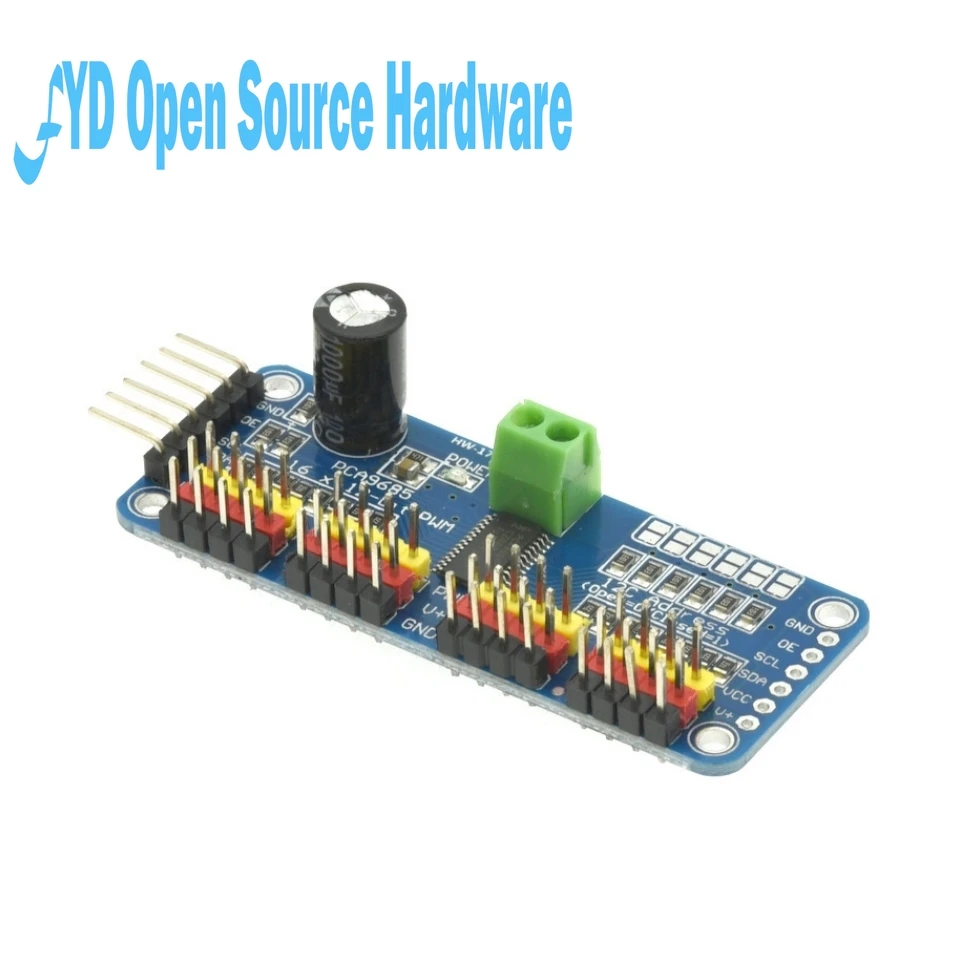

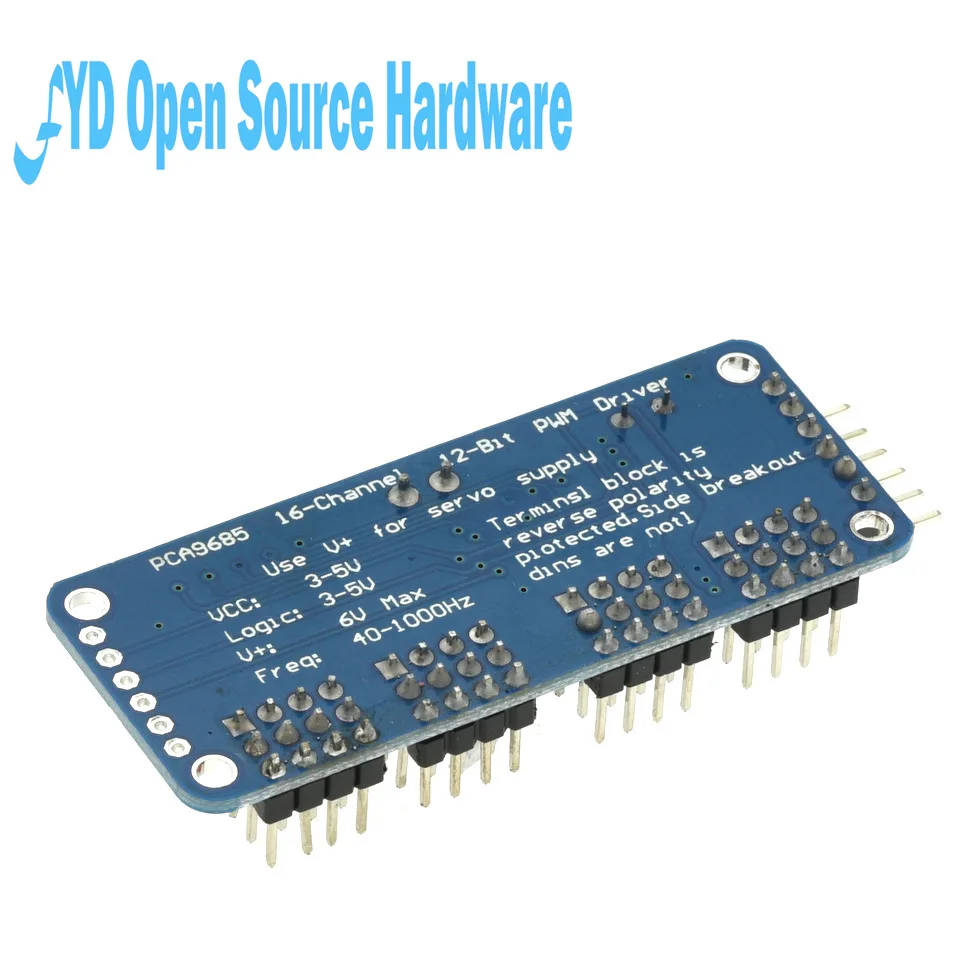

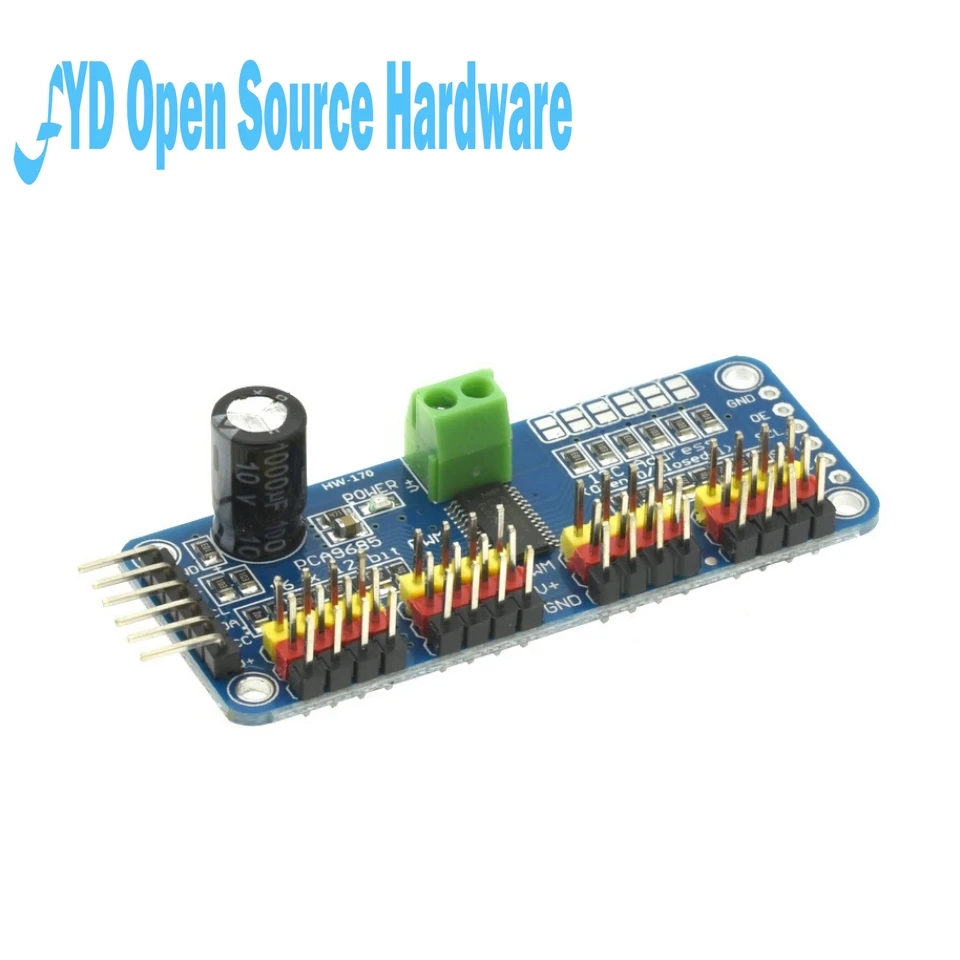

Beschreibung: Assistent 100% brandneu und von hoher Qualität Material: Elektrische Komponenten Farbe: Siehe Bilder Funktionen: Sie wollen einen Roboter bauen. Als wir diesen Chip sahen, wurde uns schnell klar, was für ein hervorragendes Zubehörteil er sein würde. Mit nur zwei Pins können Sie 16 frei laufende PWM-Ausgänge steuern! I2C-Eingang, steuert 16 PWM-Ausgänge, Sie können die 16 Servomotoren steuern. Spezifikationen: Frequenz: 40-1000Hz. Kanalnummer: 16 Kanäle. Auflösung: 12 Bit. Spannung: DC 5-10V Größe: 60*25mm/2,36"*0,98" Keine Einzelhandelsverpackung Menge: 1 Stück Hinweis: Aufgrund der Unterschiede zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider.Danke schön!! (1)Ansteuerplatine verbunden mit Arduino: Die PWM-Treiberplatine verwendet die I2C-Methode, sodass nur vier Leitungen mit dem Arduino-Gerät verbunden werden können: "Klassischer" Arduino-Pin-Modus: + 5V -> VCC GND -> GND Analog 4 -> SDA Analog 5 -> SCL Alte Mega-Pin-Belegung: + 5V -> VCC GND -> GND Digital 20 -> SDA Digital 21 -> SCL R3 und spätere Arduino-Pin-Methoden (Uno, Mega & Leonardo: (Diese Platinen verfügen über spezielle SDA- und SCL-Pins) + 5V -> VCC GND -> GND SDA -> SDA SCL -> SCL Der VCC-Pin dient nur zur Stromversorgung des Chips. Wenn Sie ein Servo oder LED-Leuchten anschließen möchten, verwenden Sie die Stromversorgung über den V+-Pin. Der V+-Pin unterstützt eine Stromversorgung von 3,3 ~ 6V (sichere Spannung für den Chip: 5V).Es wird empfohlen, die externe Stromversorgung über den Stromversorgungsanschluss anzuschließen. (2) Stromversorgungsteil: Die meisten Servos sind für eine Betriebsspannung von 5 ~ 6V ausgelegt, insbesondere wenn mehrere Lenkgetriebe gleichzeitig betrieben werden, was eine Hochleistungs-Stromversorgung erfordert.Wenn Sie den 5V-Pin des Arduino direkt zur Stromversorgung des Servos verwenden, kann es zu unvorherseh
