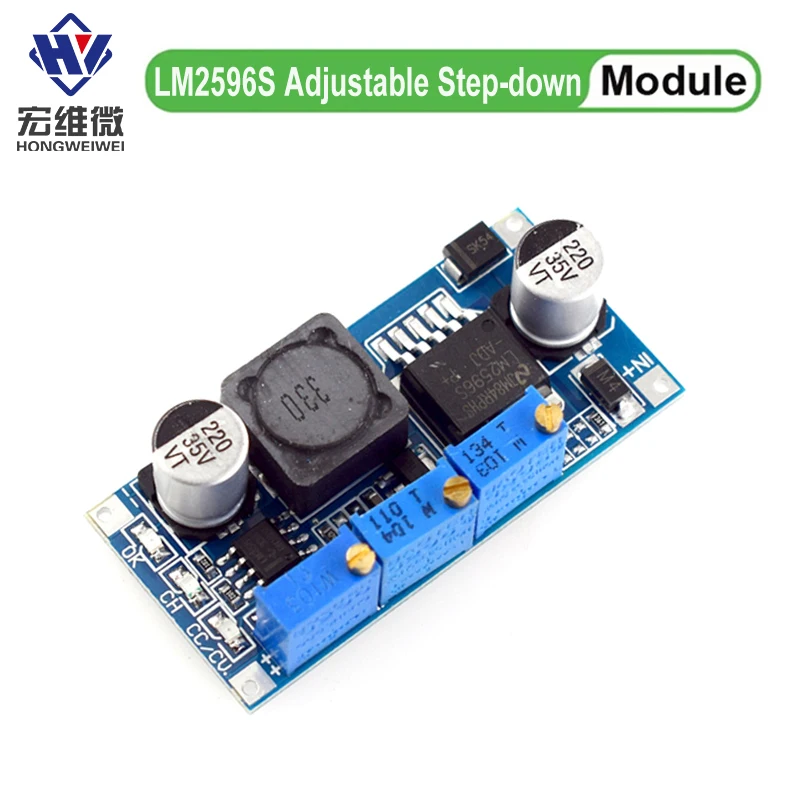

LM2596S DC-DC 3A Einstellbares Abwärtsmodul LM2596 Konstantstrom-Spannungsregler Hohe Effizienz Niedrige Hitze

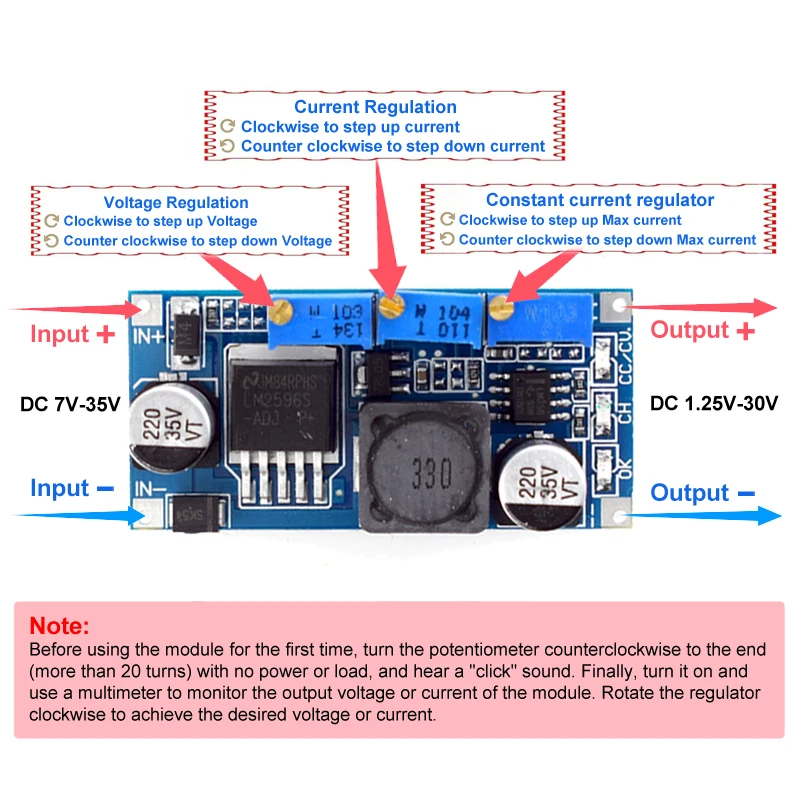

LM2596S DC-DC 3A einstellbares Abwärtsmodul LM2596 Spannungsregler mit konstanter Strom, hohe Effizienz, geringe Wärmeentwicklung Produktparameter: 1.Modulbeschaffenheit: Nicht isoliertes Spannungsreduzierungsmodul 2.Gleichrichtungsmethode: asynchrone Gleichrichtung 3.Eingangsspannung: DC7V-35V 4.Ausgangsspannung: DC1,25V-30V 5.Ausgangsstrom: maximal 3A (einstellbar) 6.Umwandlungseffizienz: 92 % (höchste) Anleitung: Bei diesem Modul handelt es sich um ein einstellbares Spannungsreduzierungsmodul, das die Ausgangsspannung durch Einstellen des Spannungspotentiometers ändern kann.Die Eingangs- und Ausgangsspannungsdifferenz beträgt 2 V.Die auf dem Modul markierten IN - (Eingang negativ), IN+ (Eingang positiv), OUT - (Ausgang negativ) und OUT+ (Ausgang positiv) müssen korrekt angeschlossen sein, da es sonst zu Schäden am Modul kommen kann. 1.Verwendungsmethode zum Laden des Akkus: 1 Bestimmen Sie die Schwimmerladespannung und den Ladestrom der benötigten Akku sowie die Eingangsspannung des Moduls. 2 Stellen Sie das Konstantspannungspotentiometer ein, um die Ausgangsspannung auf etwa 5 V einzustellen. 3 Messen Sie den Ausgangskurzschlussstrom mit einem Multimeter im 10-A-Strommodus und stellen Sie das Konstantstrompotentiometer ein, um den vorgegebenen Ladestromwert zu erreichen 4 Die Standardlieferung des Lade-zu-Lampen-Netzteils beträgt das 0,1-fache des Ladestroms (konstanter Stromwert).Wenn eine Anpassung erforderlich ist, stellen Sie bitte das Lampenstrompotentiometer ein. (Erfordert normalerweise keine Anpassung) 5 Stellen Sie das Konstantspannungspotentiometer ein, damit die Ausgangsspannung die Float-Ladespannung erreicht. 6 Schließen Sie den Akku an und versuchen Sie, ihn aufzuladen. (Schritte 1, 2, 3, 4 und 5 dienen dazu, den Moduleingang an die Stromversorgung und den Ausgang an keine Last anzuschließen, ohne die Batterie anzuschließen.) 2.Verwendung des LED-Konstantstromtreibers: 1 Bestimmen Sie den Betriebsstrom und die maximale Betriebssp
