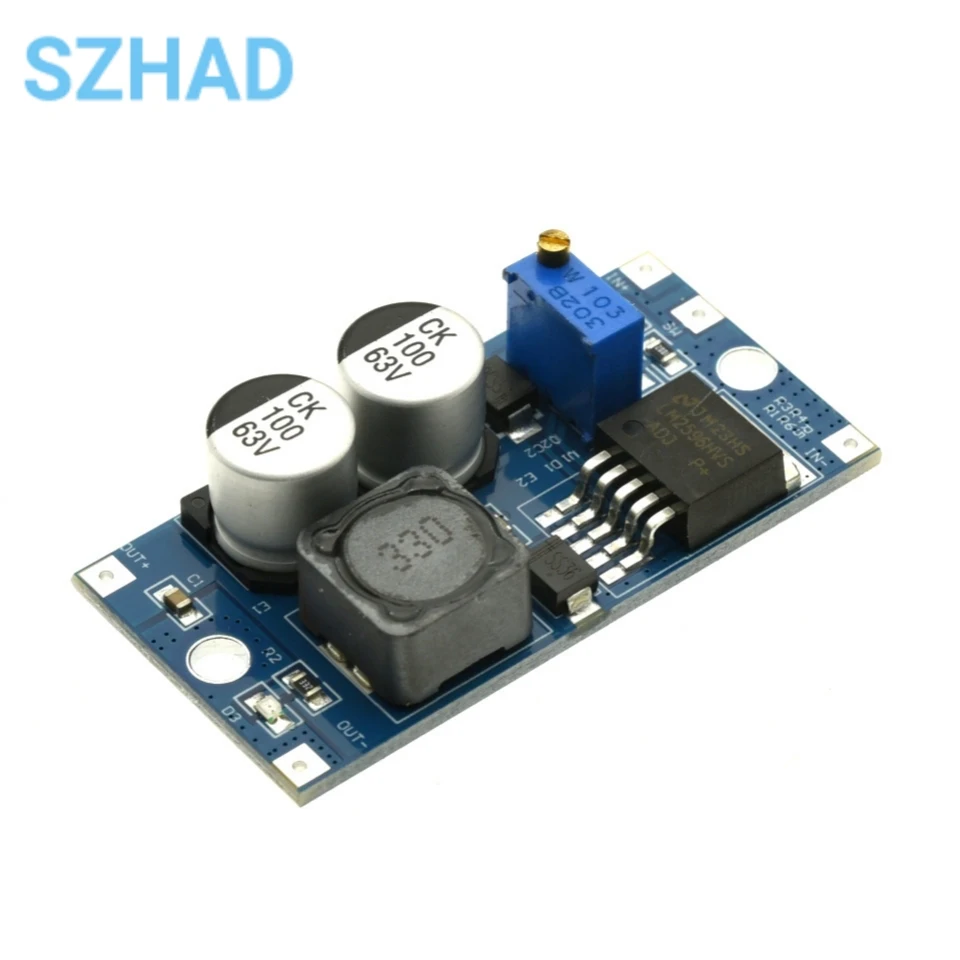

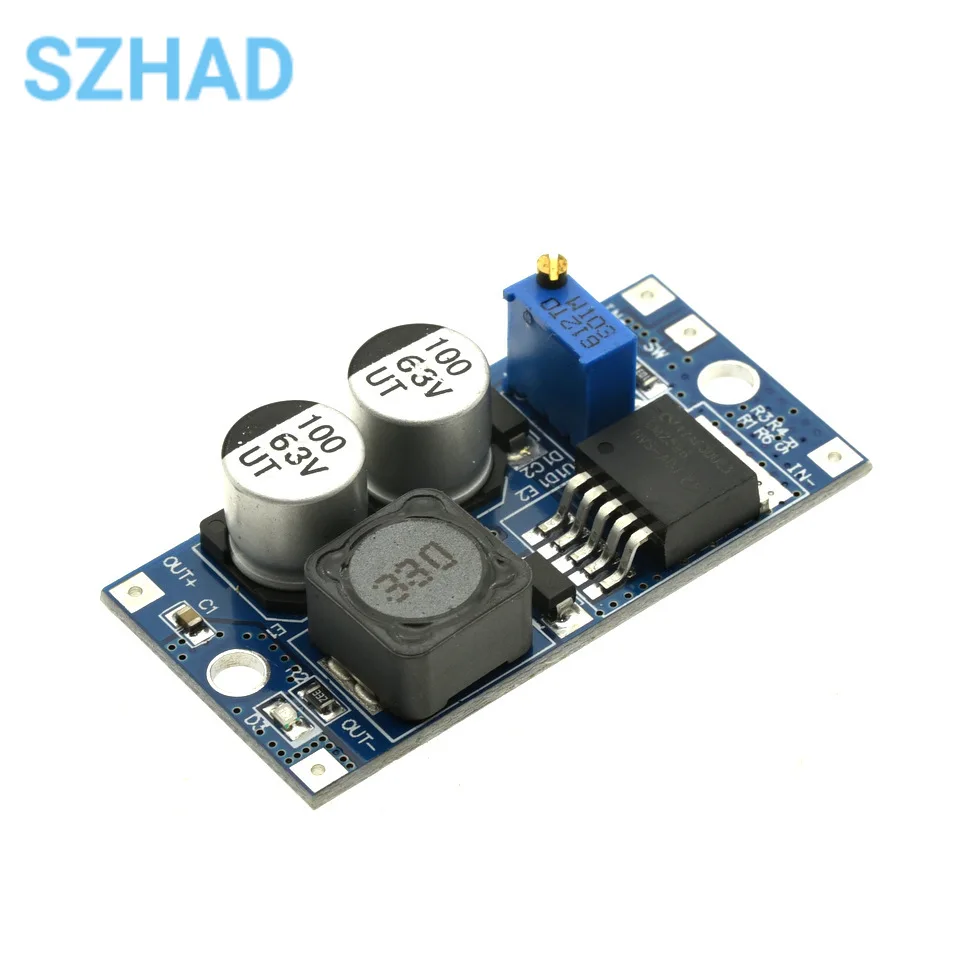

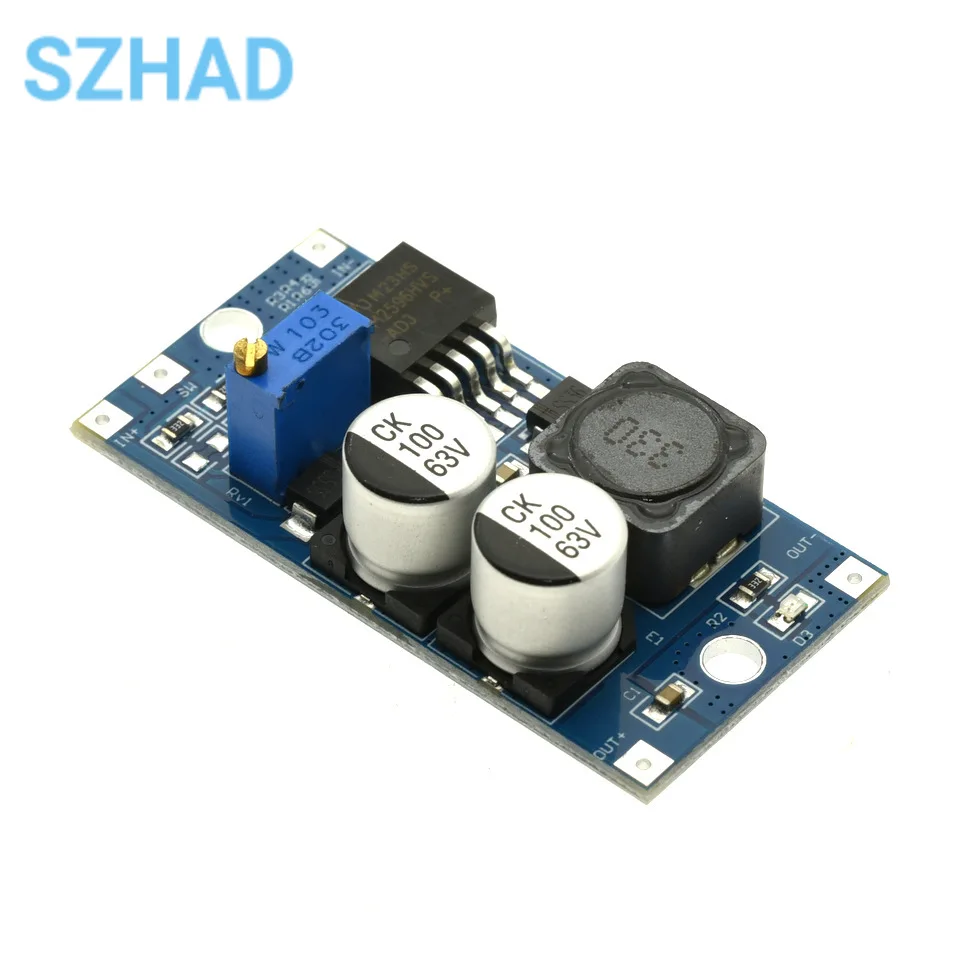

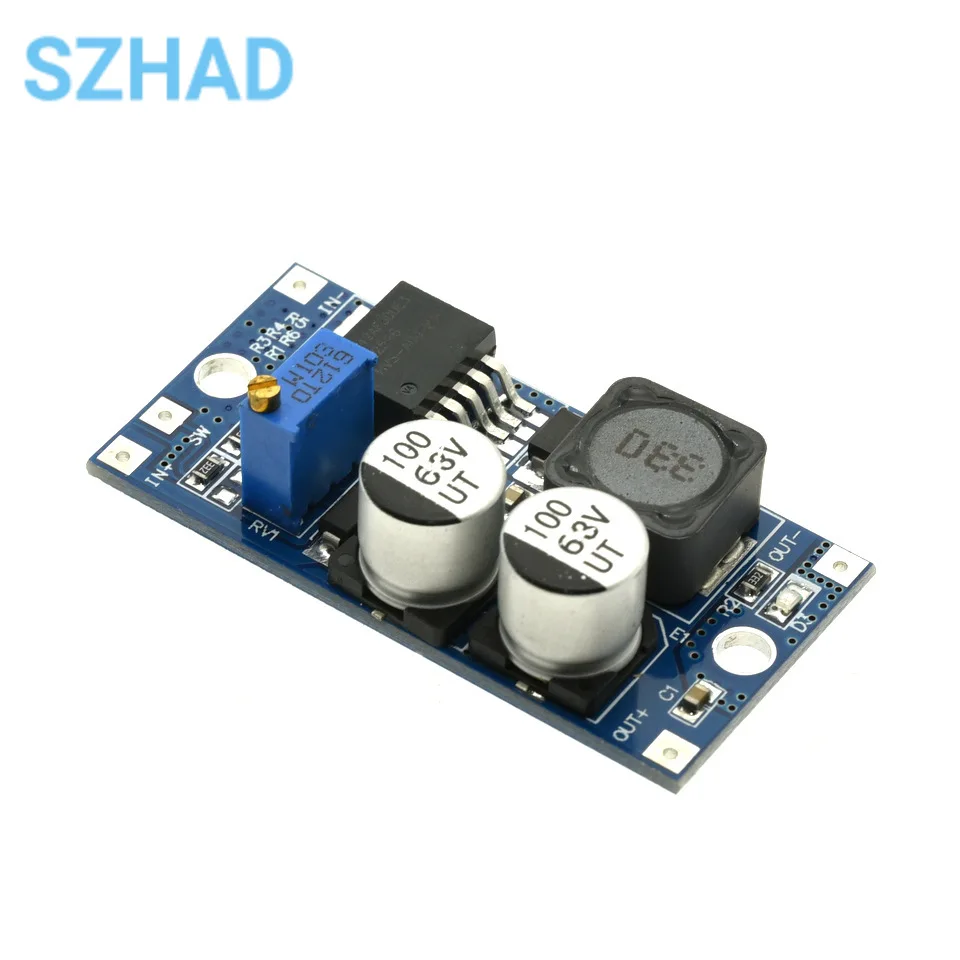

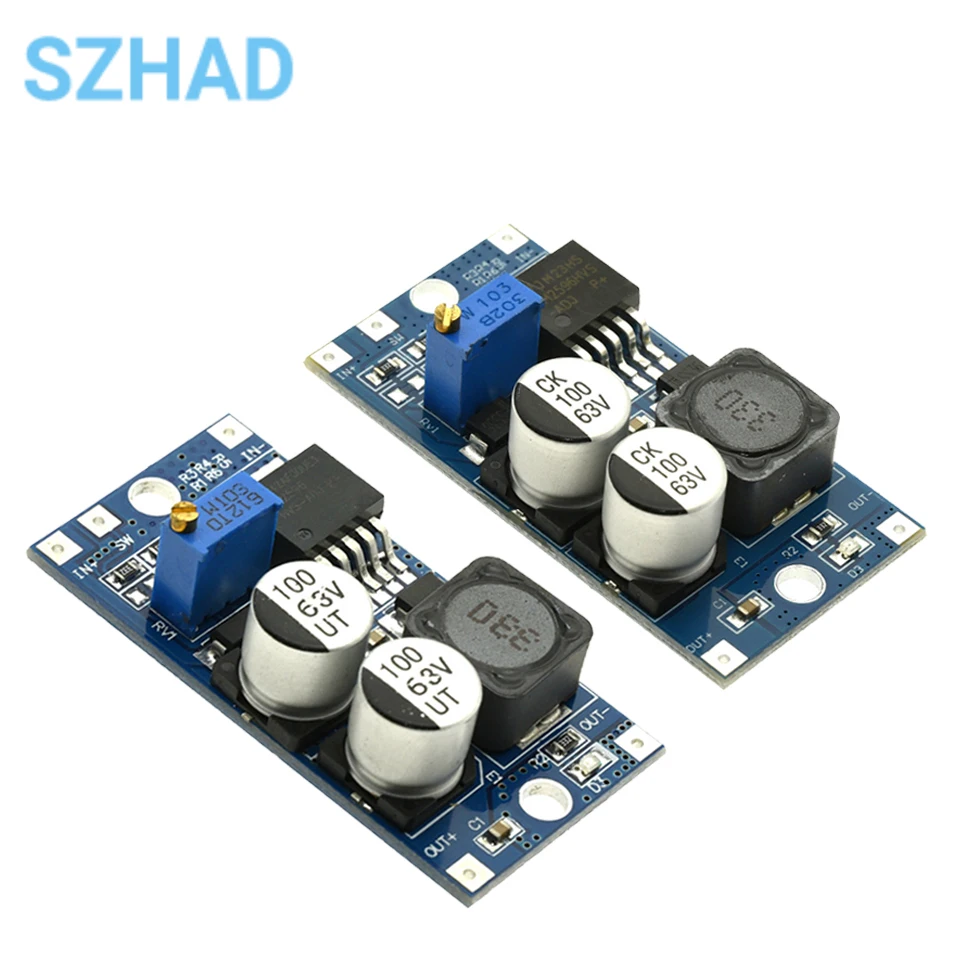

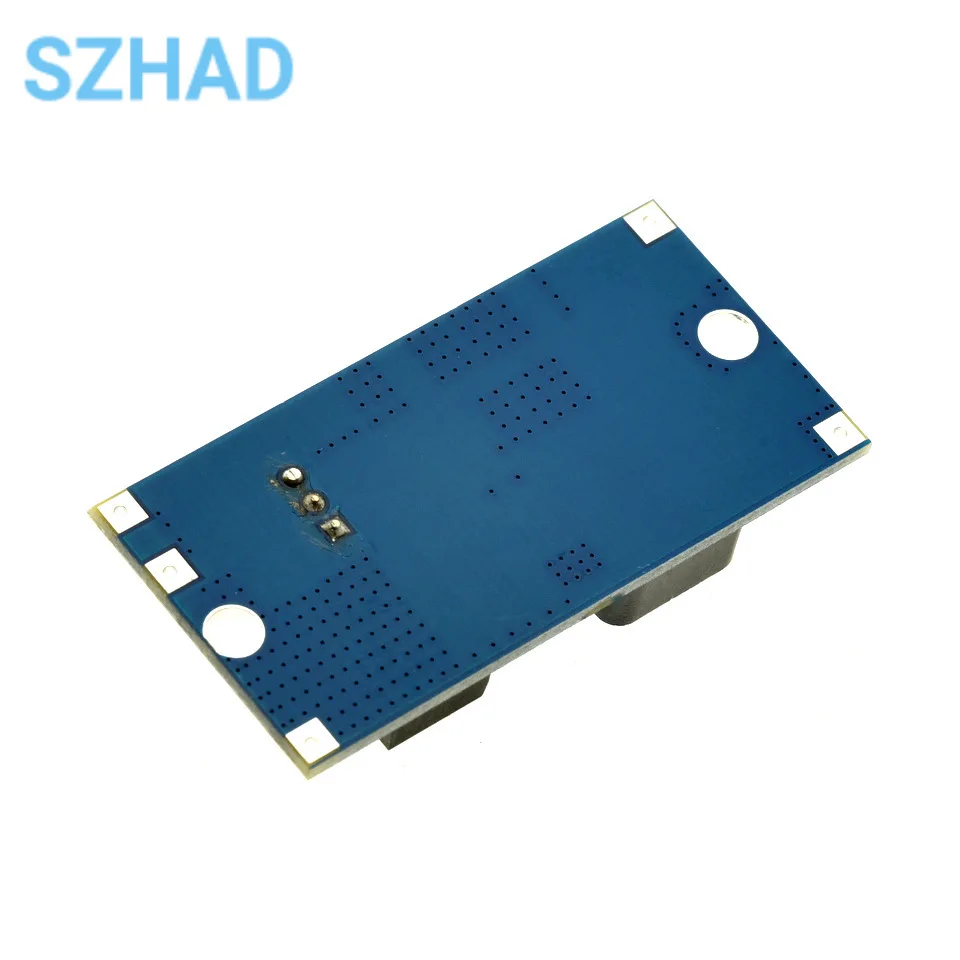

DC-DC LM2596HV Einstellbares Abwärts-Stromversorgungsmodul 36 48 V 5-55 U/min 24 15 12 9 5 3,3 V
Grafische Details Stellen Sie zunächst die gewünschte Ausgangsspannung ohne Last ein und laden Sie sie dann! Das einstellbare Abwärts-Leistungsmodul Im2596HVDCDC besteht aus ausreichenden Materialien.Sowohl der Eingang als auch der Ausgang verwenden 63-V-Kondensatoren Eingangsbereich (SW-Abschaltung bei hohem Pegel) ermöglicht Anschluss für bequeme externe Steuerung. Modulparameter: Modulbeschaffenheit:Nicht isolierter Abwärtswandler und geregelter Ausgang Die Eingangsspannung des Abwärtsmoduls muss höher sein als die Ausgangsspannung. Eingangsspannungsbereich:5V-55V (Dauerbetrieb maximal unter 55V) Ausgangsspannungsbereich:1,25 V-26 V (kontinuierlich einstellbarer Ausgang). Aktueller Ausgang: Nennstrom: 2A, maximal: 3A (Kühlkörper erforderlich).Wenn die Ausgangsleistung mehr als 20 W beträgt, wird empfohlen, einen Kühlkörper hinzuzufügen Umwandlungseffizienz: Typischer Wert: 92 % (Je höher die Ausgangsspannung, desto höher der Wirkungsgrad) Schaltfrequenz: 150 kHz Mindestspannungsabfall: 3V Temperaturanstieg bei Volllast: 40° C Lastanpassungsrate: ± 0,5 % Spannungsregulierungsrate: ± 0,5 % Dynamische Ansprechgeschwindigkeit: 5 % 200 μs Verdrahtungsmethode: Schweißen IN+ Eingang positiv Eingabeort OUT+ gibt positiv aus OUT – der Ort der Ausgabe Gesamtabmessungen: 50 mm * 25 mm * 14 mm Größendiagramm:
