ab CHF 7.90

💬 076 792 63 50 (WhatsApp / SMS)

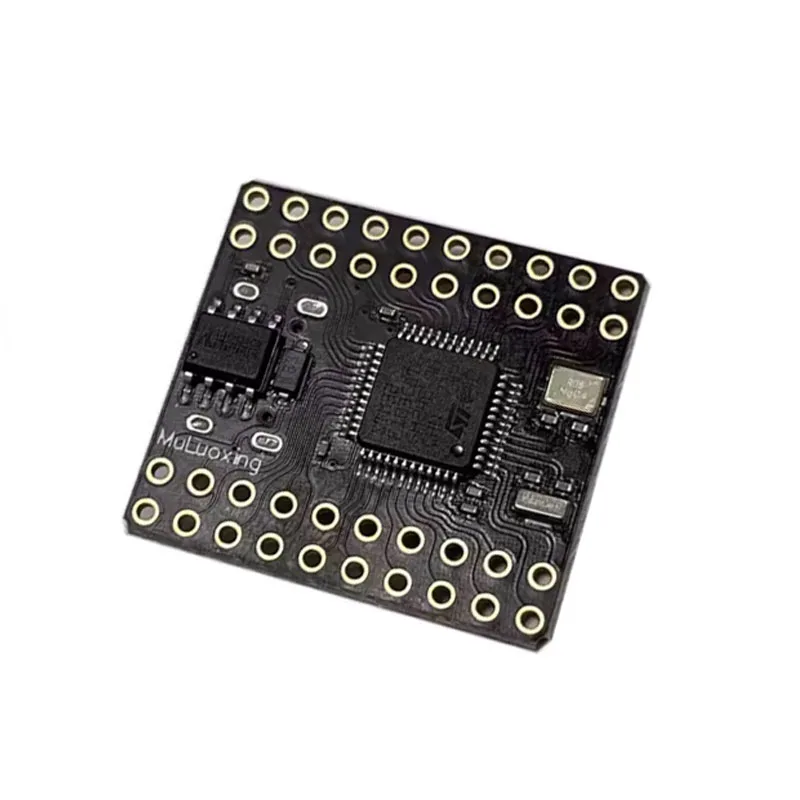

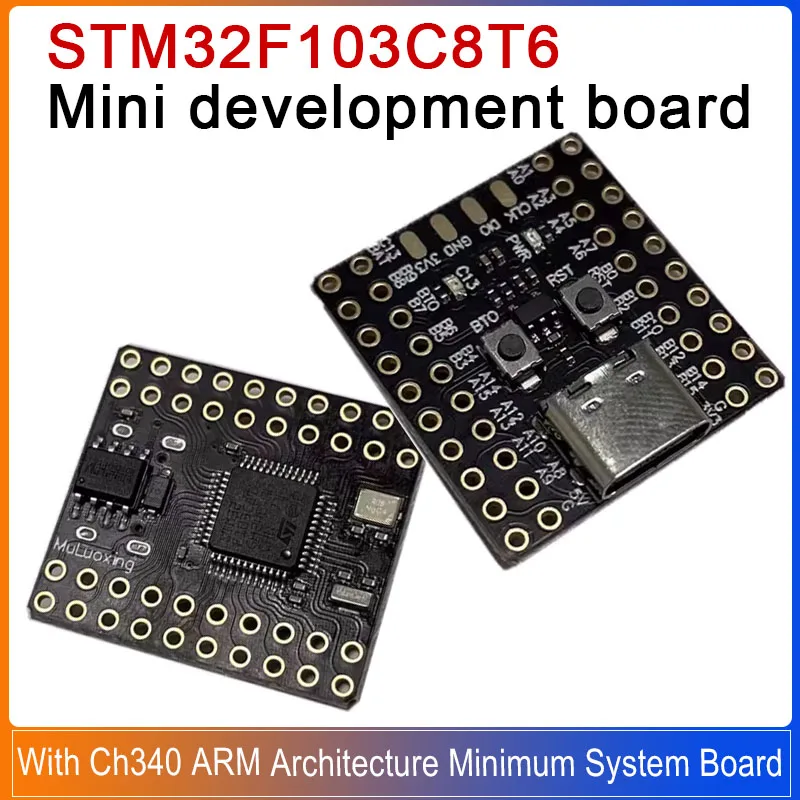

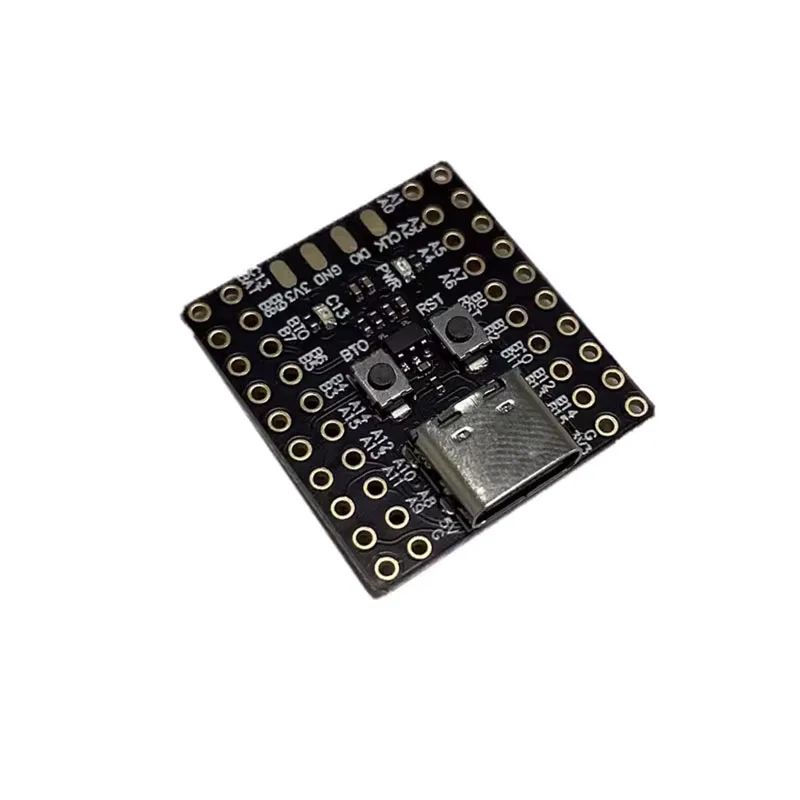

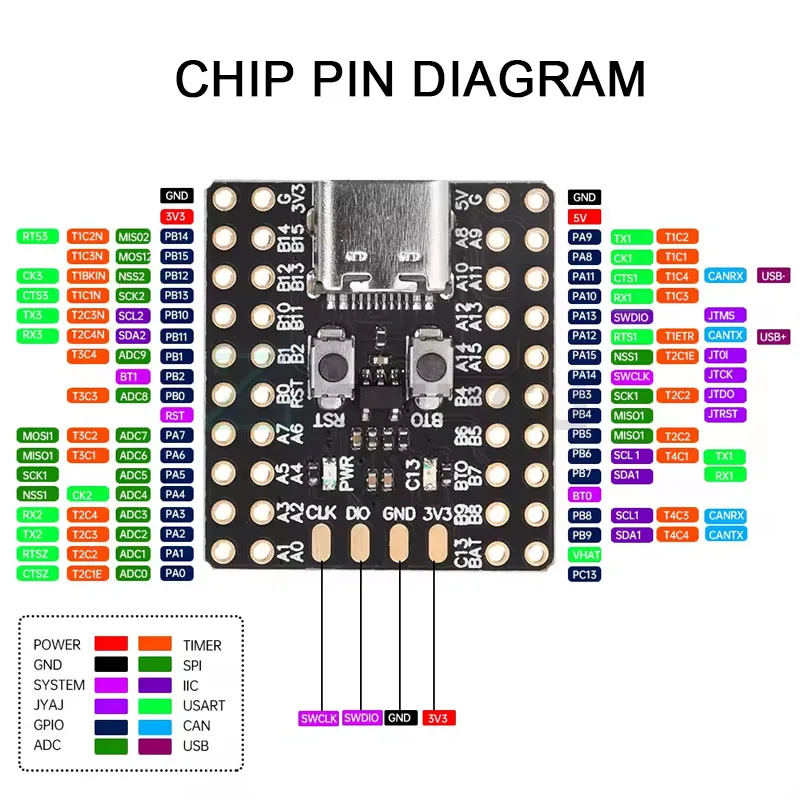

STM32F103C8T6 STM32F103C6T6 CH32V103C8T6 Mini-Entwicklungsboard mit CH340 ARM-Architektur, Mindestsystemplatine Typ-C [Einleitung] Der MINI32 wurde mit dem STM32F103C8T6 als Kernplatine entwickelt und hergestellt.Es konzentriert sich auf Kleine Größe und Datenübertragung über TYPE-C-Anschluss (serieller Anschluss/USB wählbar).Der MINI32 kann Programme über die integrierte serielle Schnittstelle herunterladen.Durch die geringe Größe können alle 10 Ports auch auf beiden Seiten herausgeführt werden, außerdem wird ein separater SWD-Download-Port herausgeführt (beide I0-Ports auf beiden Seiten werden gleichzeitig herausgeführt), was für kleine Steuerungslösungen geeignet ist. TYPE-C: Stromeingang, USB-/Seriell-Anschluss (einen wählen) Tasten: RST (Reset-Taste), BTO (BOOT-Modus-Auswahltaste) LED: PWR (POWER-Anzeigeleuchte), C13 (Benutzersteuerungsanzeigeleuchte, PC13 steuert die Kathode der LED) [Parameter] * Hauptcontroller: STM32F103C8T6 *C-Port-Funktion: Serieller Port: SWD / Serieller Port USB:SWD *Kern: ARM Cortex-M3 *Frequenz: 72 MHz *SRAM[KB]:20 *FLASH[KB]:64 *C-Port-Stromeingang: 5 V bei 500 mA *PIN-STROMVERSORGUNG: 5V/3,3V bei 500mA Hinweis: Alle PIN-zu-PIN-kompatiblen Chips sind für diese Kernplatine geeignet und nicht auf eine einzelne MCU beschränkt.Zum Beispiel GD32F103C8T6, CH32F103C8T6, usw.sind alle akzeptabel.Wenn die Bedingungen es zulassen, versuchen Sie bitte, so oft wie möglich inländische MCUs zu verwenden. Bezüglich der Auswahl der TYPE-C-Port-Funktionen Die Kernplatine ist auf eine geringe Größe ausgelegt und verfügt über einen einzigen TYPE-C-Anschluss.Die USB-Funktion und die serielle Port-Funktion sind als gegenseitig ausschließende Optionen konzipiert.Wenn U2(CH340N) nicht verlötet ist und R4 und R5 nicht verlötet sind, Port C wird als serielle Kommunikationsfunktion verwendet.Wenn U2 (CH340N) und R4 und R5 gelötet sind, wird Port C als USB-Kommunikationsfunktion verwendet. Bezüglich des Hardware-Designs des TYPE-C-Ports
