Heltec V3 Dev-Board WIFI LoRa 32 V3 mit SX1262 und ESP32-S3FN8 Chip OLED, Meshtastic Meshcore Paxcounter mit WiFi-Unterstützung

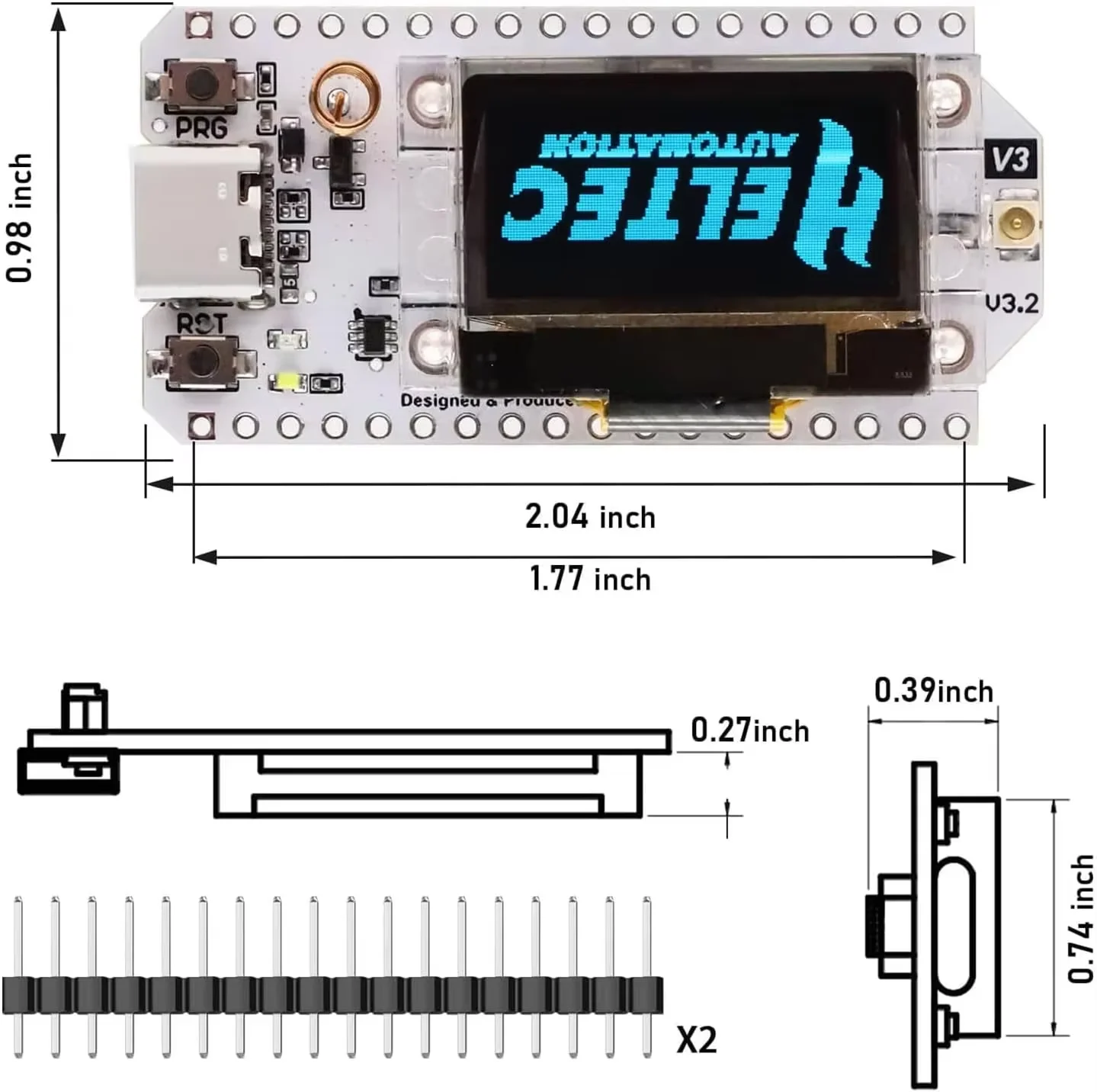

Dokumente & Ressourcen Spezifikationen Parameter Beschreibung Master-Chip ESP32-S3FN8 (Xtensa® 32-Bit lx7 Dual-Core-Prozessor) LoRa-Node-Chip SX1262 USB-zu-Seriell-Chip CP2102 Frequenz 433~510MHz, 863~928MHz Max. Sendeleistung 21±1dBm Max. Empfangsempfindlichkeit -134dBm bei SF12 BW=125KHz Wi‑Fi 802.11 b/g/n, bis zu 150 Mbit/s Bluetooth Bluetooth 5 (LE) Hardware-Ressourcen 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; usw. Speicher 384 KB ROM; 512 KB SRAM; 16 KB RTC-SRAM; 8 MB SiP-Flash Schnittstelle Typ-C-USB; 2*1,25 Lithium-Batterie-Schnittstelle; LoRa ANT (IPEX1.0); 2*18*2,54 Stiftleiste Batterie 3,7-V-Lithiumbatterie-Stromversorgung und -Ladung Betriebstemperatur -20 ~ 70 ℃ Abmessungen 50.2 * 25.5* 10.2 mm Hauptmerkmale Mikroprozessor: ESP32-S3FN8 (Xtensa® 32-Bit LX7 Dual-Core-Prozessor, fünfstufige Pipeline-Rack-Struktur, Frequenz bis zu 240 MHz). SX1262 LoRa-Node-Chip. Typ-C-USB-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen. Integrierte SH1.25-2-Batterieschnittstelle, integriertes Lithium-Batteriemanagementsystem (Lade- und Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung von USB/Batterieleistung). Das integrierte 0,96-Zoll-OLED-Display mit 128*64 Punktmatrix kann zur Anzeige von Debugging-Informationen, Batteriestand und anderen Informationen verwendet werden. Integriertes WiFi, LoRa, Bluetooth, drei Netzwerkverbindungen, integriertes Wi-Fi, dedizierte 2,4-GHz-Metallfederantenne für Bluetooth, reservierte IPEX-Schnittstelle (U.FL) für LoRa-Nutzung. Integrierter CP2102-USB-zu-Seriell-Port-Chip, praktisch für das Herunterladen von Programmen und das Drucken von Debugging-Informationen. Unterstützen Sie die Arduino-Ent
