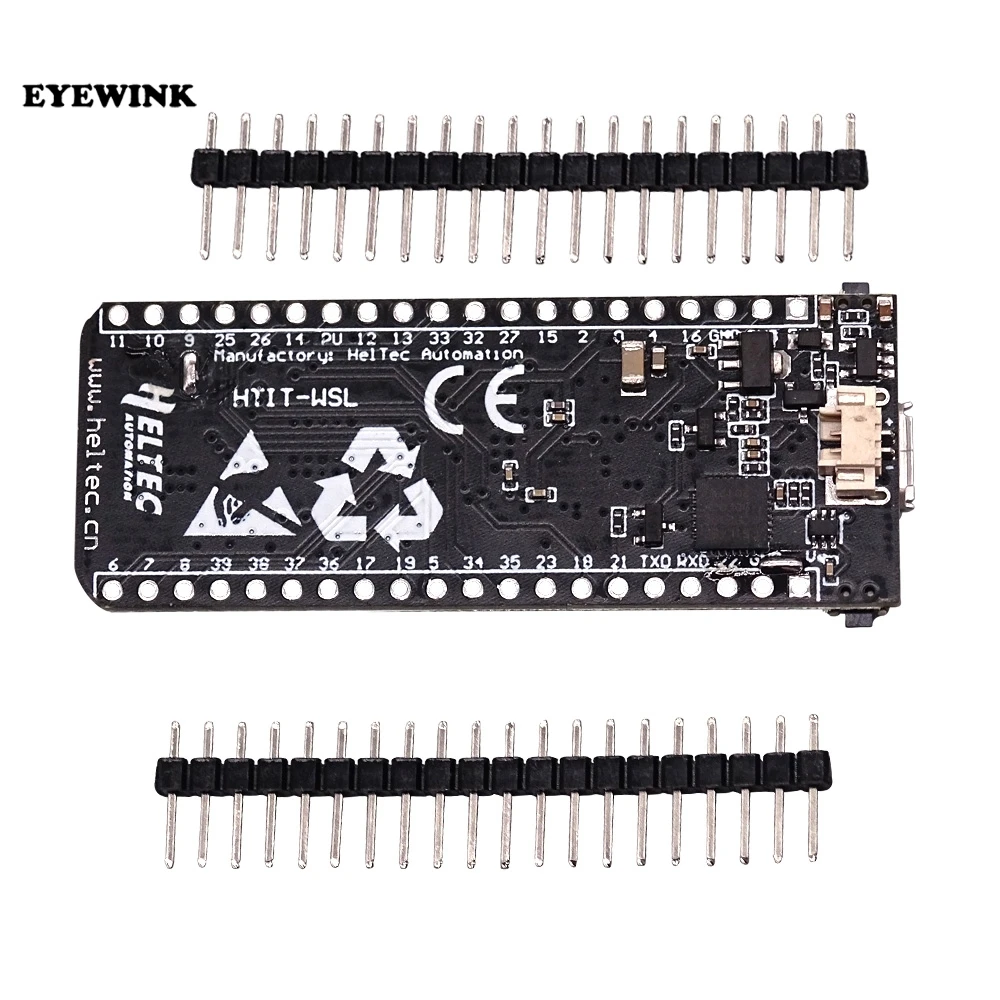

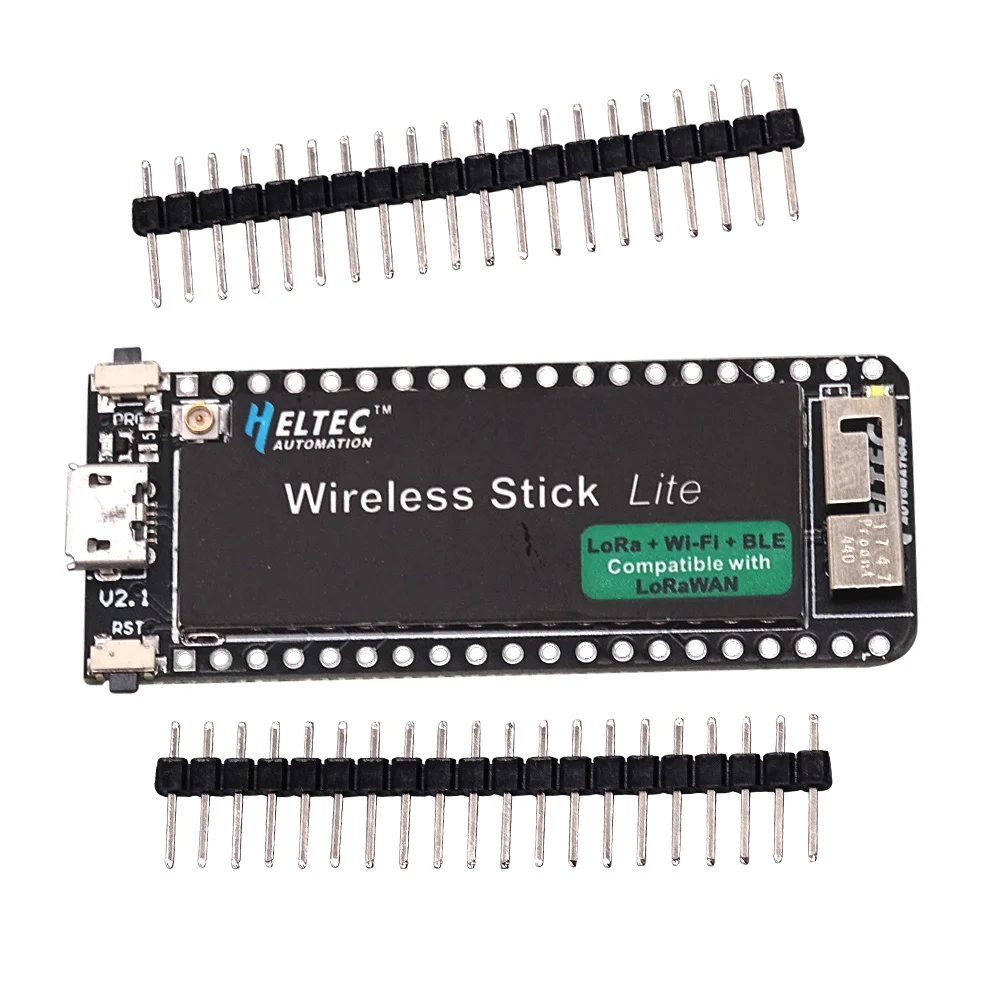

Esp32 lora entwicklung board/433/470-510/868/915Hz SX1276 ESP32-PICO-D4 esp32 LoRa Drahtlose Stick lite
Technische Parameter Quelle Parameter Mcu Esp32 (240MHz Tensilica lx6 Dual-Core 1 ulp, dmips, kb sram, Wi-Fi, Dual-Mode-Bluetooth) Lora chip Sx1276 Lora bands Eu_433, cn_470_510, eu_863_870, us_902_928 vier Bänder optional Lora maximale Ausgangs leistung 18db ± 2db Hardware-Ressourcen Uart x 3; spi x 2; i2c x 2; i2s x 1 12-Bits adc; 8-Bit dac 29 allgemeine gpio Anzeige Falsch Blitz 4MB (32m-Bits) SPI-Blitz Schnitts telle Micro usb x 1; lora antennen schnitts telle (ipex) x 1 Größe 50,2x25,5x9,74mm Usb zu uart brücke Cp2102 Batterie typ 3,7 V Lithium (sh 1,25x2) Batterie erkennungs schaltung √ Externe Gerätes teuerung (vext) √ Design mit geringer Leistung Tiefer Schlaf 40ua Eletrical Eigenschaften Elektrische Eigenschaften Zustand Minimum Typisch Maximal Strom versorgung Usb angetrieben (≥ 500ma) 4,7 v 5v 6v Lithium betrieben (≥ 250ma) 3,3 v 3,7 v 4,2 v 3,3 v (pin) angetrieben (≥ 150ma) 2,7 v 3,3 v 3,5 v 5v (pin) angetrieben (≥ 500ma) 4,7 v 5v 6v Leistungs aufnahme (ma) Wifi scan 115ma Wifi ap 135ma Lora 10db Emission 50ma Lora 12db Emission 60ma Lora 15db Emission 110ma Lora 20db Emission 130ma Ausgang 3,3 V Pin Ausgang 500ma 5V Pin-Ausgang (nur USB-Strom versorgung) Gleich dem Eingangs strom Externe Gerätes teuerung (Vext 3,3 V) 350ma '
