2,8-Zoll-Touchscreen-Entwicklungsboard ESP32-32UE mit LVGL-Unterstützung, Arduino-kompatibel für Elektronikprojekte

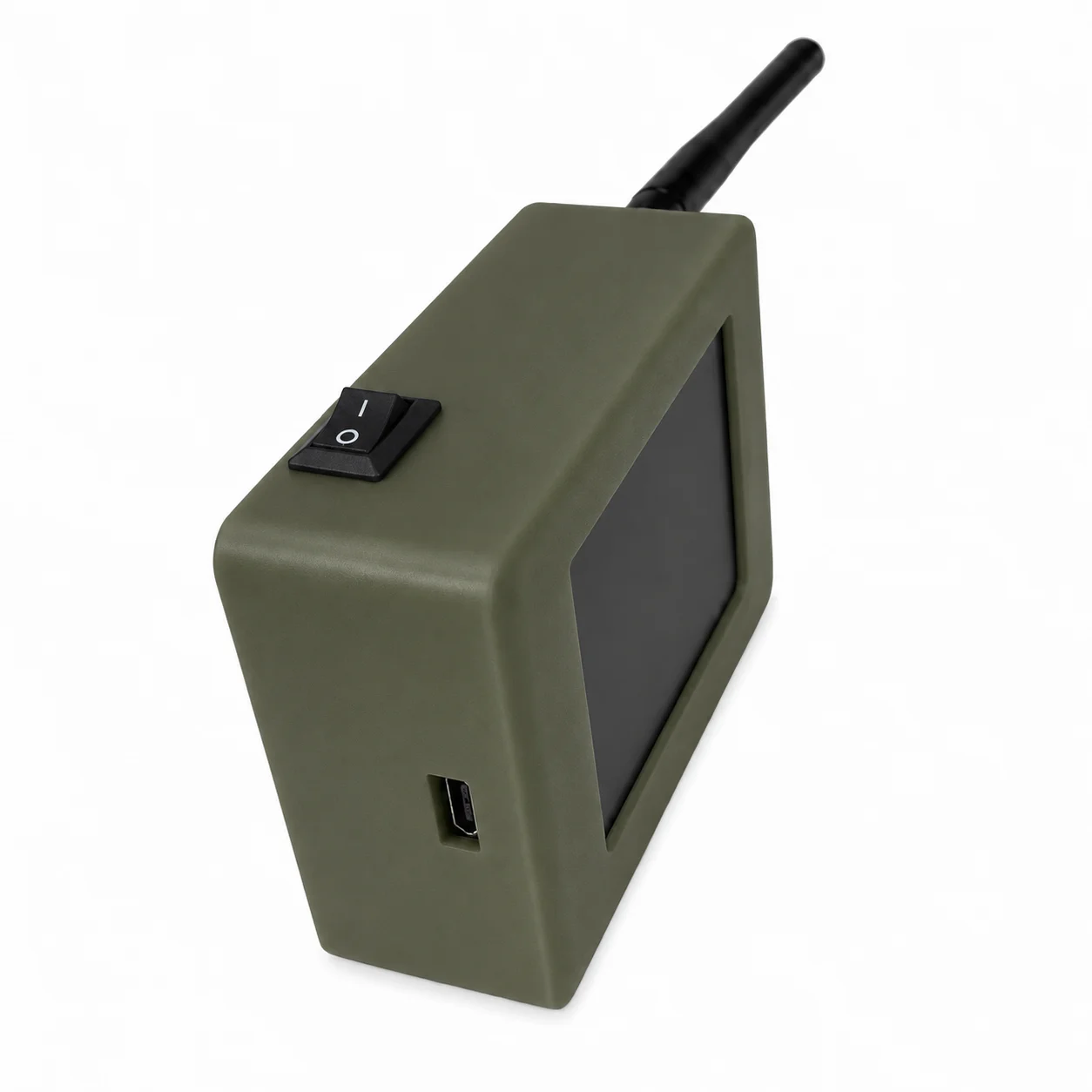

Artikel Spezifikation Größe (ohne Antenne) Höhe 91 mm × Breite 66 mm × Dicke 30 mm Gewicht der Version ohne GPS Ca.112g GPS-Version Gewicht Ca.125g Hinweis: Die Abmessungen und das Gewicht werden manuell gemessen.Aufgrund unterschiedlicher Messmethoden, Produktionschargen und Montageabläufe können geringfügige Abweichungen auftreten. Schnittstellenbeschreibung USB Typ-C: Stromversorgung, Programmierung und serielle Debugging-Funktionen TF-Kartensteckplatz: Speicher und Bildressourcen UART-Anschluss: Serielle Kommunikation Batterieanschluss: 1,25P-Stecker, links Plus, rechts Minus Erweiterungsanschluss: SPI/GPIO-Erweiterung GPIO-Zuordnungstabelle Funktion GPIO Beschreibung LCD_SCK GPIO14 ST7789 SPI-Takt LCD_MISO GPIO12 LCD SPI MISO LCD_MOSI GPIO13 LCD SPI MOSI LCD_DC GPIO2 LCD-Daten/Befehle LCD_CS GPIO15 LCD-Chip-Auswahl LCD_BL GPIO21 LCD-Hintergrundbeleuchtungssteuerung TOUCH_IRQ GPIO36 XPT2046 Nur Interrupt-Eingang TOUCH_MISO GPIO39 Touch SPI MISO Eingang nur BERÜHREN_SIE_MOSI GPIO32 Touch SPI MOSI TOUCH_CS GPIO33 Touch-Chip-Auswahl TOUCH_CLK GPIO25 Touch SPI-Takt BAT_ADC GPIO34 Nur ADC-Eingang für Batterie RGB_R GPIO17 RGB Rot-Kanal RGB_G GPIO22 RGB-Grünkanal RGB_B GPIO16 RGB Blau-Kanal AUDIO_EINGANG GPIO26 Reservierter Audioeingang AUDIO_EN GPIO4 Verstärker aktivieren SPI_CS GPIO27 Erweiterung SPI CS SD_MOSI GPIO23 TF-Karte MOSI SD_MISO GPIO19 TF-Karte MISO SD_SCK GPIO18 TF-Karten-Uhr SD_CS GPIO5 TF-Karten-Chip-Auswahl Empfohlene Initialisierung #definiere ST7789_DRIVER #definiere TFT_WIDTH 240 #definiere TFT_HEIGHT 320 #definiere TFT_MISO 12 #definiere TFT_MOSI 13 #definiere TFT_SCLK 14 #definiere TFT_CS 15 #definiere TFT_DC 2 #definiere TFT_RS
