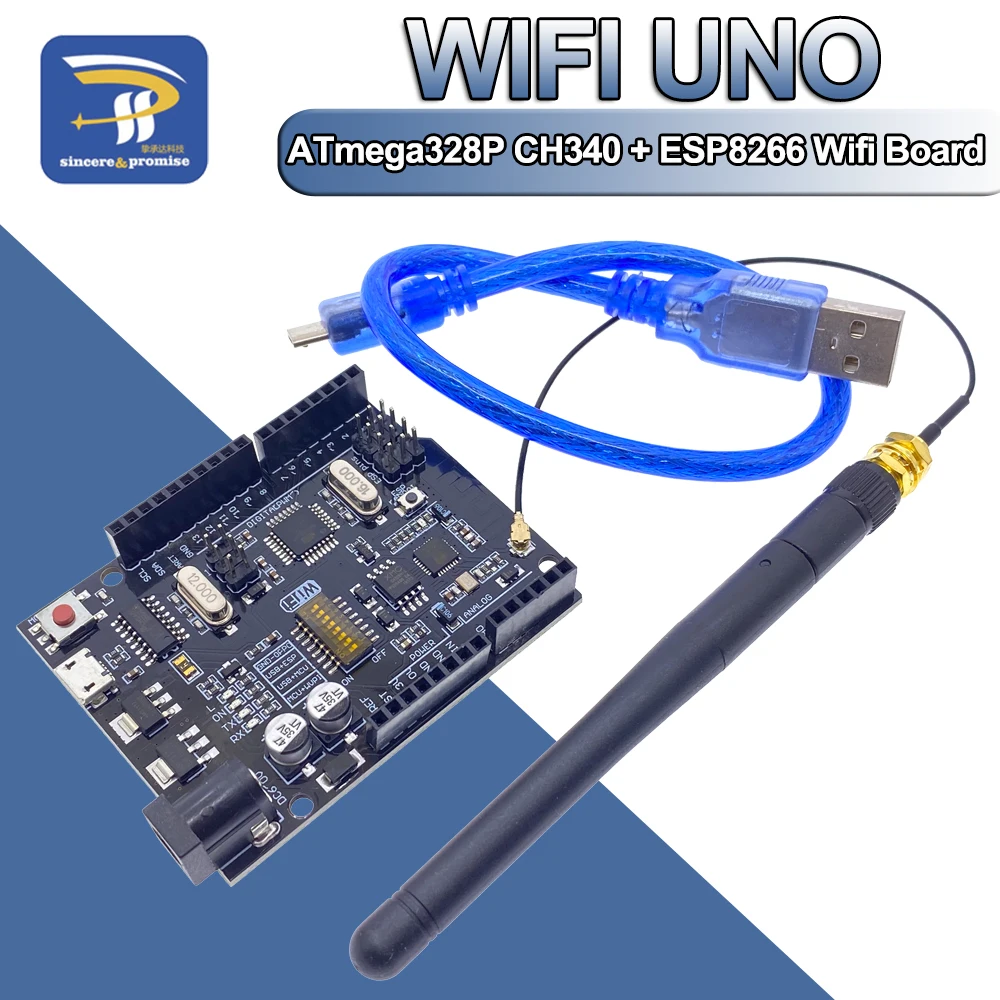

UNO + WiFi R3 ATmega328P + ESP8266 CH340 (32Mb speicher) 6V-9V USB-TTL CH340G Für Arduino NodeMCU WeMos Eine Entwicklung Board
Beschreibung: Es ist eine kundenspezifische Version der klassischen ARDUINO UNO R3 Platine. Vollständige Integration des Mikrocontrollers Atmel ATmega328 und des IC Wi-Fi ESP8266 mit 32 MB Flash-Speicher sowie des USB-TTL-Konverters CH340G auf einer Platine. Alle Module können zusammen oder unabhängig voneinander arbeiten. Auf der Platine befindet sich der Schalter für den Betriebsmodus mit 8 Positionen Status und Modusauswahl umschalten: 1 2 3 4 5 6 7 8 CH340 mit ESP8266 verbinden (Skizze hochladen) AUS AUS AUS AUS EIN EIN EIN Keine Verwendung CH340 mit ESP8266 verbinden (verbinden) AUS AUS AUS AUS EIN EIN AUS Keine Verwendung CH340 mit ATmega328 verbinden (Skizze hochladen) AUS AUS EIN EIN AUS AUS AUS Keine Verwendung Mega328+ESP8266 EIN EIN AUS AUS AUS AUS AUS Keine Verwendung Alle Module arbeiten unabhängig AUS AUS AUS AUS AUS AUS AUS Keine Verwendung Nachdem Sie den Modus ausgewählt haben, können Sie mit der Einrichtung der IDE fortfahren Während der Programmierung des ESP8266-Moduls ist es wichtig, die Taste „ESP Reboot“ zu drücken. Öffnen Sie zunächst die Arduino IDE-Programmierumgebung und gehen Sie zu den Einstellungen Geben Sie dann im Fenster, das in der Zeile „Additional Boards Manager URLs“ (rot markiert) angezeigt wird, ein http://arduino.esp8266.com/stable/package_esp8266com_index.jsonLink zur Installation in der Arduino IDE zusätzlicher Skripte, die mit den Modulen ESP8266 funktionieren, und klicken Sie auf OK Gehen Sie dann zu Tools > Board > Boards Manager Scrollen Sie im angezeigten Fenster durch die Liste nach unten zum Skript esp8266 von ESP8266 Community und klicken Sie darauf. In der unteren rechten Ecke können Sie die Version der Software auswählen, die Version 2.1.0 (die neueste) auswäh
