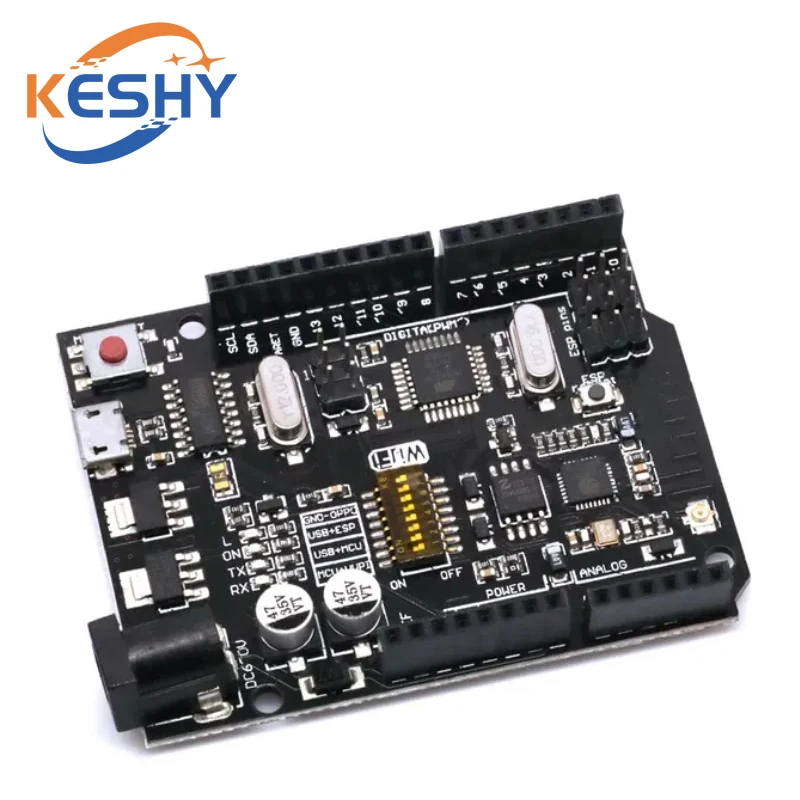

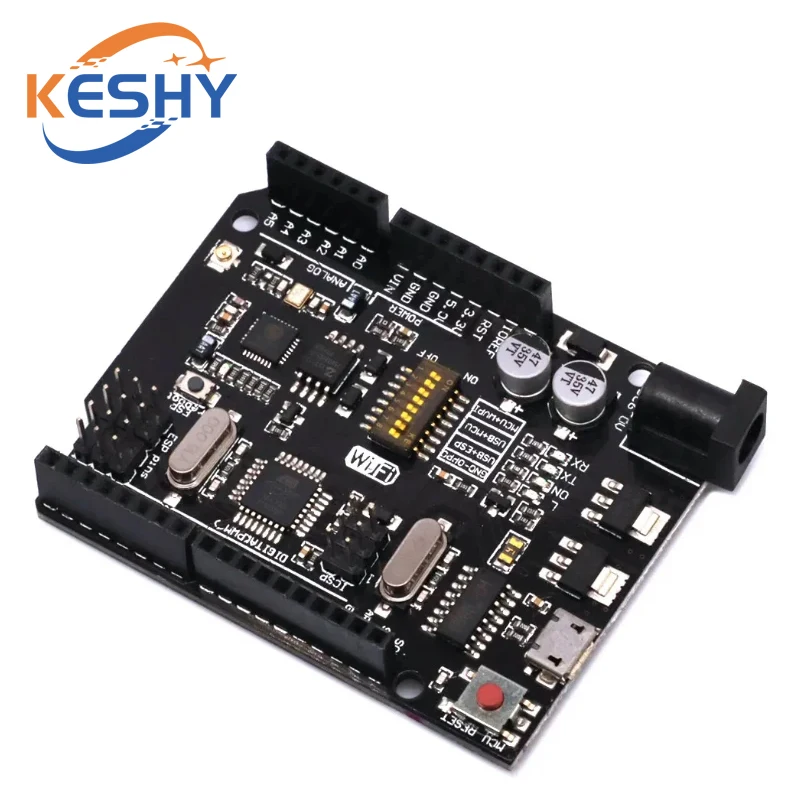

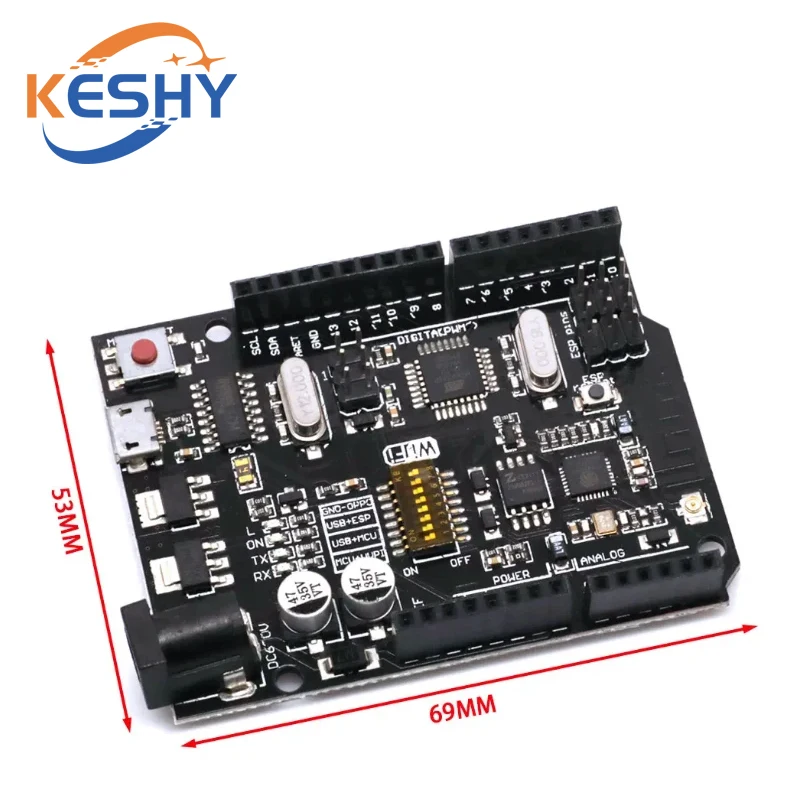

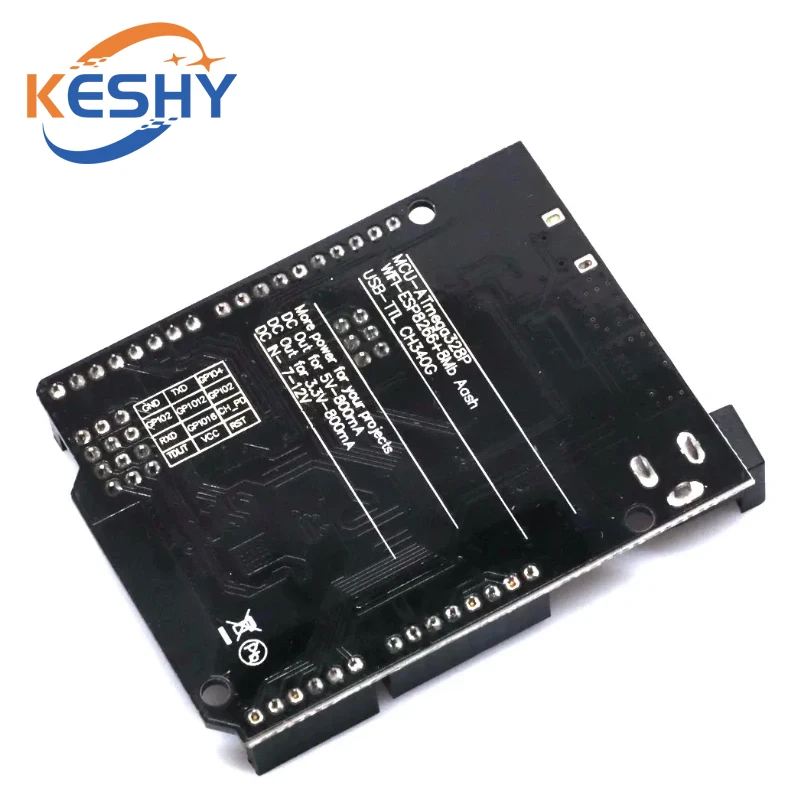

UNO+WiFi R3 ATmega328P+ESP8266 CH340 (32 MB Speicher) 6V-9V USB-TTL CH340G für Arduino NodeMCU WeMos One Entwicklungsboard
Es handelt sich um eine maßgeschneiderte Version des klassischen ARDUINO UNO R3-Boards.Vollständige Integration des Mikrocontrollers Atmel ATmega328 und des IC Wi-Fi ESP8266 mit 32 MB Flash-Speicher und USB-TTL-Konverter CH340G auf einer Platine.Alle Module können zusammen oder unabhängig voneinander arbeiten. Auf der Platine befindet sich der Betriebsmodusschalter mit 8 Positionen Status und Modusauswahl wechseln: 1 2 3 4 5 6 7 8 CH340 mit ESP8266 verbinden (Skizze hochladen) AUS AUS AUS AUS EIN EIN EIN Nutzung verboten CH340 mit ESP8266 verbinden (verbinden) AUS AUS AUS AUS EIN EIN AUS Nutzung verboten CH340 mit ATmega328 verbinden (Skizze hochladen) AUS AUS EIN EIN AUS AUS AUS Nutzung verboten Mega328 und ESP8266 EIN EIN AUS AUS AUS AUS AUS Nutzung verboten Alle Module arbeiten unabhängig AUS AUS AUS AUS AUS AUS AUS Nutzung verboten Nach der Auswahl des Modus kann mit der Einrichtung der IDE fortgefahren werden Es ist wichtig, dass beim Programmieren des ESP8266-Moduls die Taste „ESP Reboot“ gedrückt werden muss Öffnen Sie zunächst die Arduino IDE-Programmierumgebung und gehen Sie zu den Einstellungen Gehen Sie dann zu Werkzeuge > Board > Boards Manager Scrollen Sie im angezeigten Fenster durch die Liste bis zum Skript esp8266 der ESP8266 Community und klicken Sie darauf. In der unteren rechten Ecke können Sie die Version der Software auswählen, Version 2.1.0 (die neueste) auswählen und auf die Schaltfläche „Installieren“ klicken Schließen Sie nach der Installation das Fenster und gehen Sie zu Tools > Board und sehen Sie sich die Liste der verfügbaren Geräte bei der Chipprogrammierung ESP8266 an Als nächstes müssen Sie die Karte auswählen, wie im Bild gezeigt (generisches ESP8266-Modul). Wählen Sie die Upload-Geschwindigkeit - 115200 Testskizze void Einrichtung { Serial.Start(115200); pinMode(14, OUTPUT);
