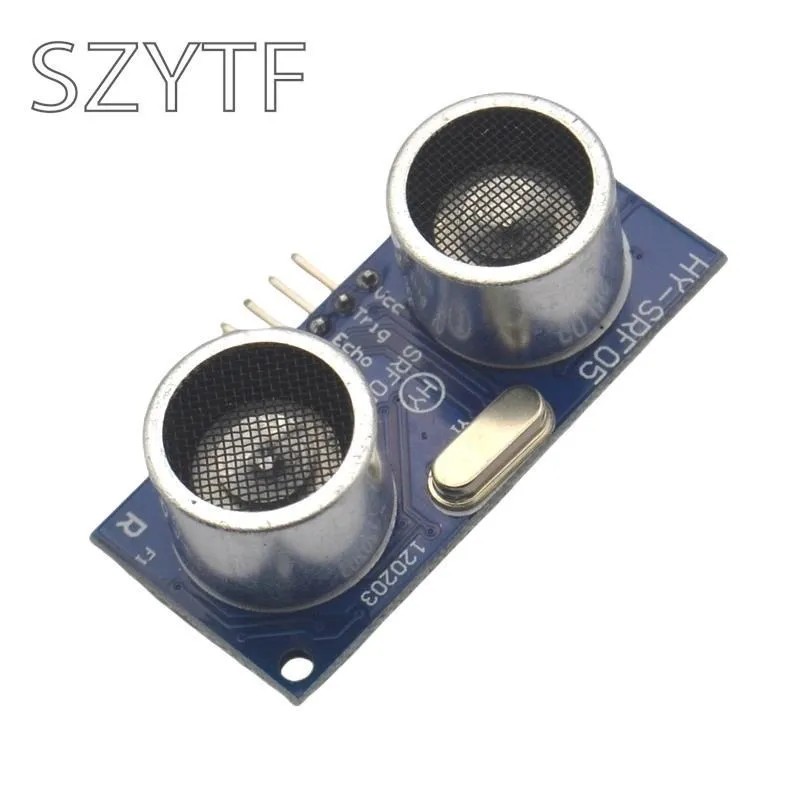

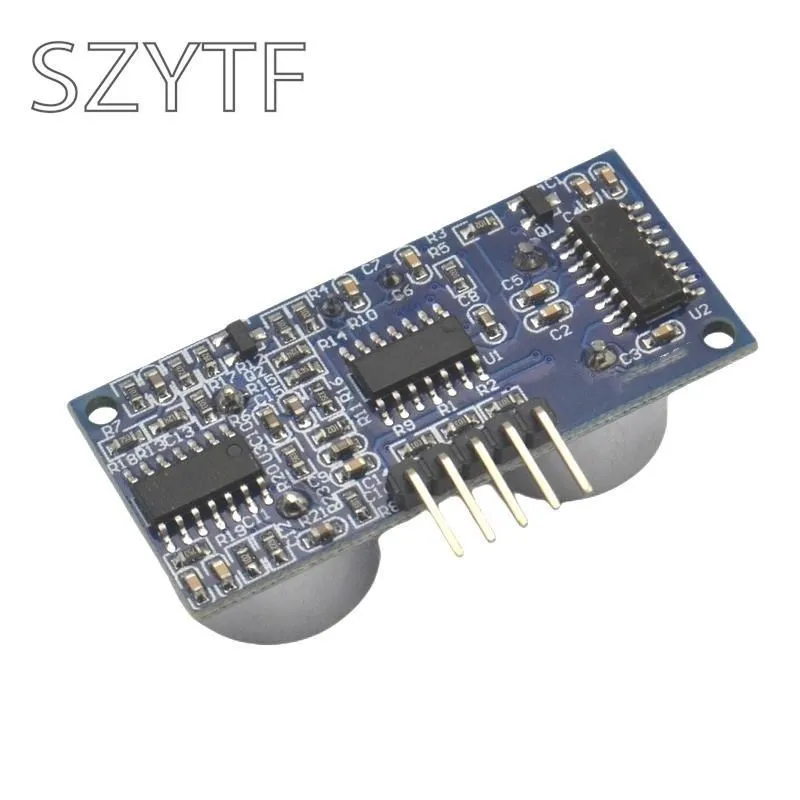

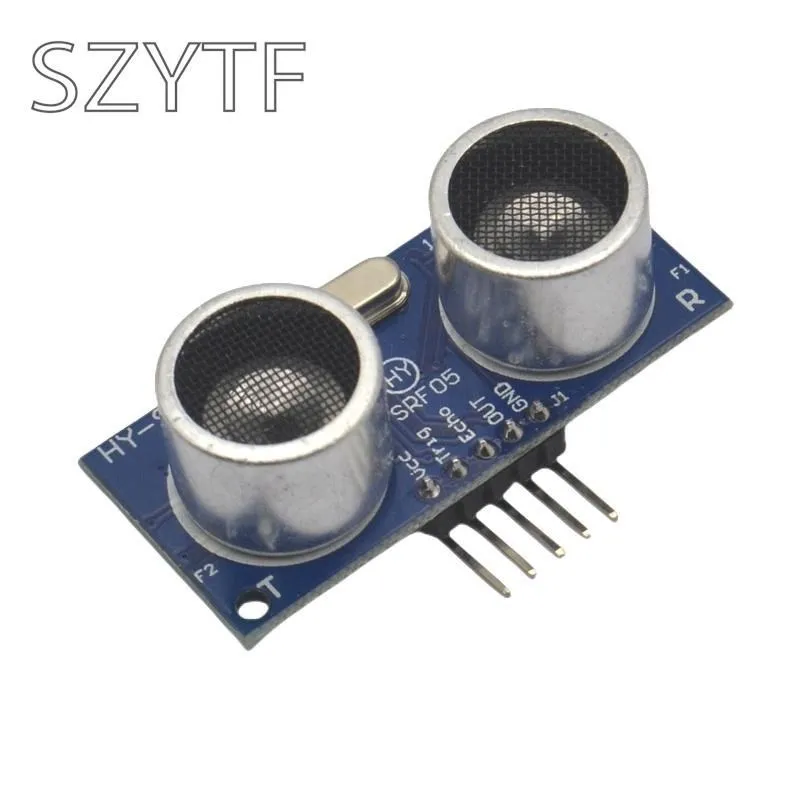

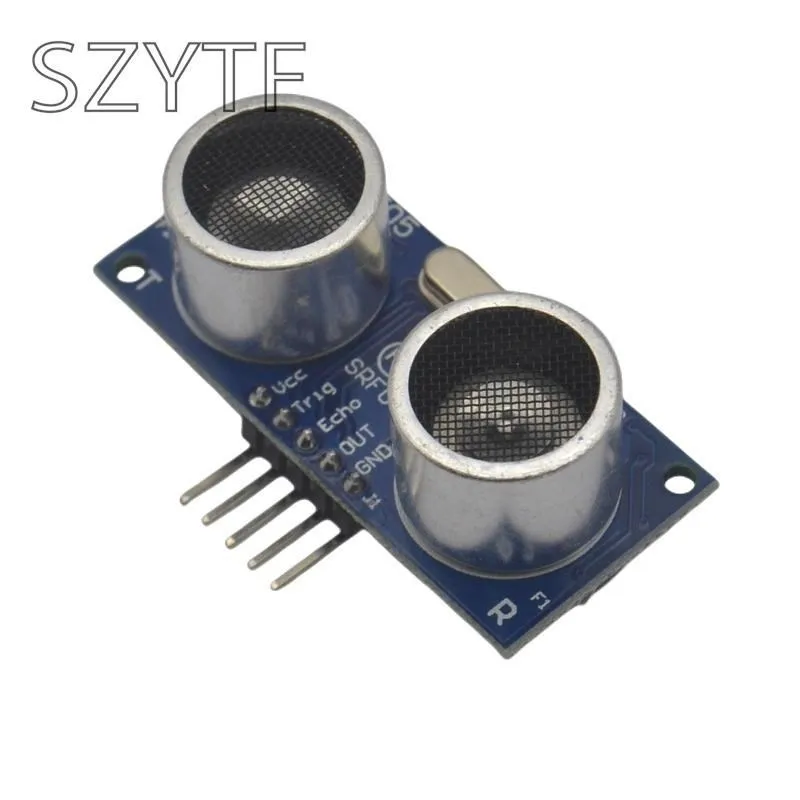

So verwenden Sie dieses Produkt: Ein Steueranschluss sendet einen High-Pegel über 10US, und Sie können auf den High-Pegel-Ausgang am Empfangsanschluss warten.Sobald ein Signal vorhanden ist, können Sie den Timer zum Zählen starten, und wenn der Port auf Low geht, können Sie den Zeitwert des Geräts ablesen. Dieser Wert ist zu diesem Zeitpunkt die Dauer dieser Messung, um die Entfernung zu berechnen.Durch solche kontinuierliche periodische Messungen können Sie den Wert Ihrer mobilen Messung ermitteln. ~~~ Das Funktionsprinzip des Moduls: (1) Verwenden Sie IO, um die Entfernungsmessung auszulösen und ein High-Level-Signal von mindestens 10 µs zu geben. (2) Das Modul sendet automatisch 8 40-kHz-Rechteckwellen und erkennt automatisch, ob ein Signalrücklauf vorhanden ist; (3) Es gibt eine Signalrückführung, ein Hochpegel wird über den IO ausgegeben, und die Dauer des Hochpegels ist die Zeit von der Ultraschallwelle bis zur Rückführung.Testdistanz = (Zeit des hohen Pegels * Schallgeschwindigkeit (340 m/s)) / 2; Betriebsspannung: DC 5V *Arbeitsstrom: 2,2 mA *Arbeitstemperatur: 0~+70 Grad Ausgabemethode: GPI0 Induktionswinkel: weniger als 15 Grad *Erfassungsabstand: 2cm-400cm Detektionsgenauigkeit: 0,3 cm + 1% Größe: 44mm*20mm*14,8mm Gewicht: 7 Gramm US-015 Ultraschall-Entfernungsmessmodul 1. Übersicht Das Ultraschall-Entfernungsmessmodul US-015 kann die berührungslose Entfernungsmessfunktion von 2 cm bis 4 m realisieren, die Versorgungsspannung beträgt 5 V, der Arbeitsstrom 2 A.2mA, unterstützt den GPIO-Kommunikationsmodus und arbeitet stabil und zuverlässig. 2.Schnittstellenbeschreibung Dieses Modul verfügt über eine Schnittstelle: 4-Pin-Stromversorgung und Kommunikationsschnittstelle. Die 4-Pin-Schnittstelle ist ein gebogener Pin mit einem Rastermaß von 2,54 mm, wie in der Abbildung unten dargestellt: US-016 Ultraschall-Entfernungsmessmodul Hinweis: Das US-016 ist das einzige Ultraschall-Entfernungsmessmodul mit analogem Ausgang auf dem Markt.Die ausgegebene
