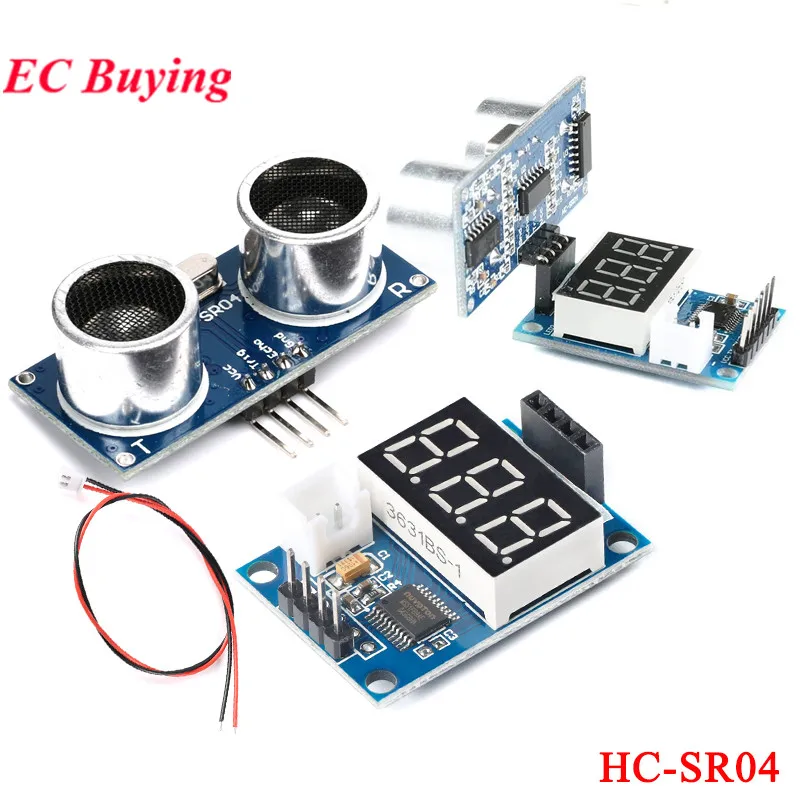

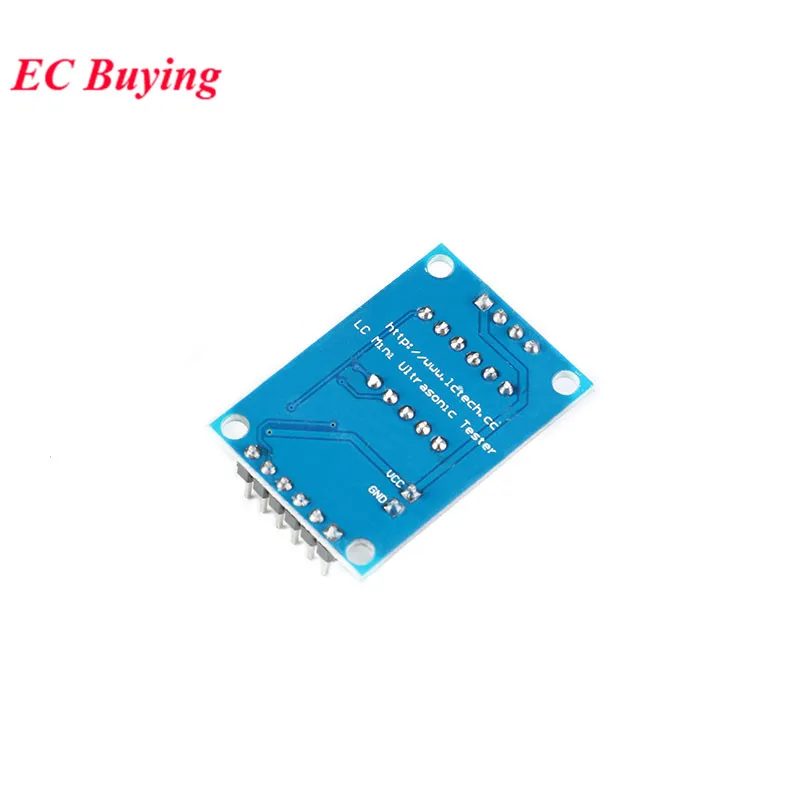

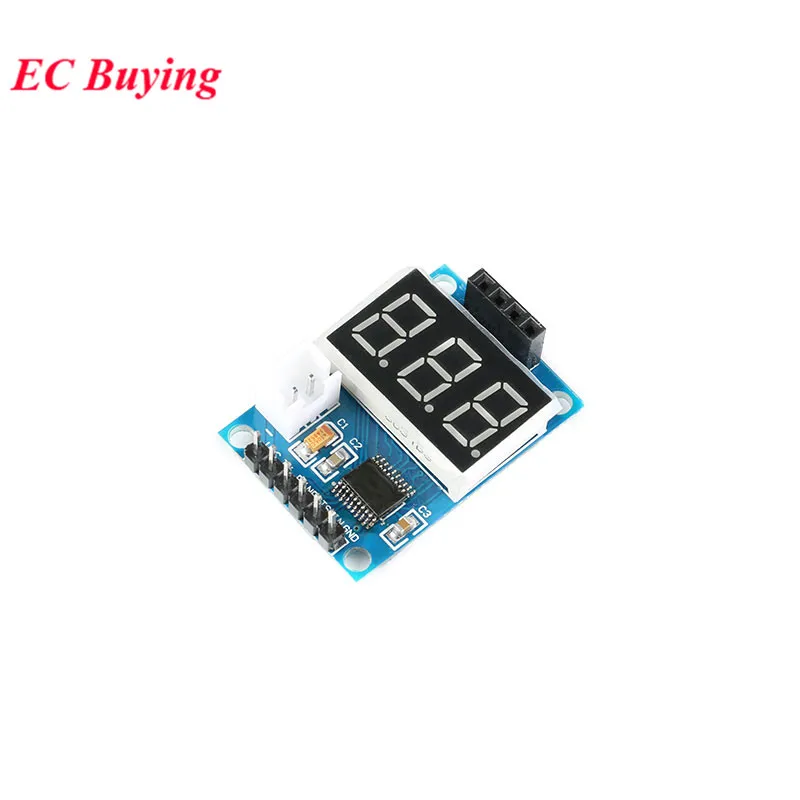

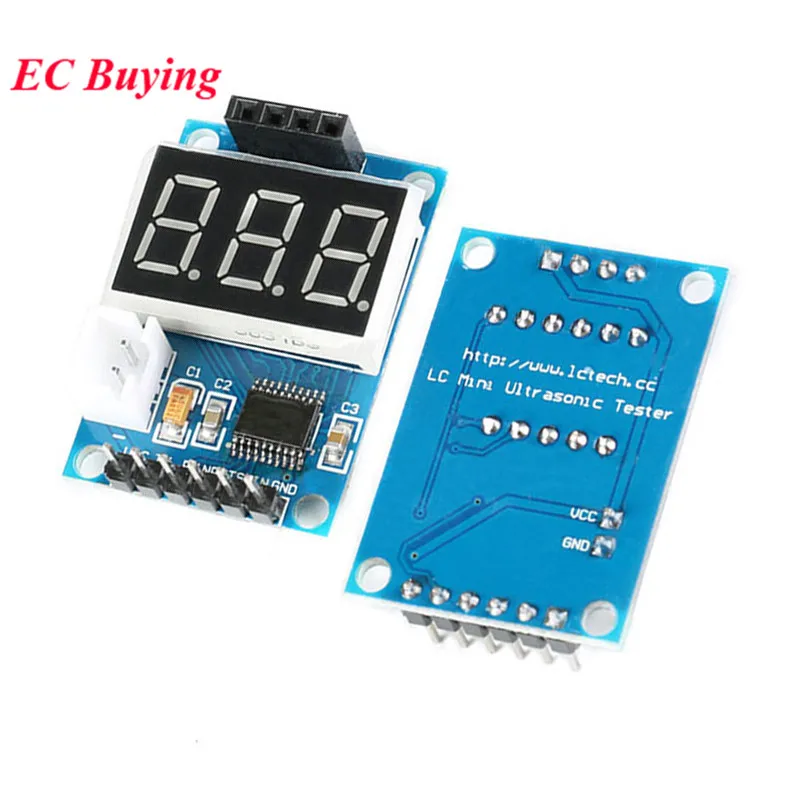

HC-SR04 Ultraschall-Entfernungsmessmodul mit LED-Digitalanzeige und Steuerplatine, 2-400 cm
HC-SR04 Ultraschall-Sensormodul, Entfernungsmesswandler für Arduino-Detektor, Bereich mit digitaler Anzeige, Steuerplatine Features Integrierter Hochleistungs-Mikroprozessor STM8S103 Mit Digitalanzeige Daten können über die serielle Schnittstelle ausgegeben werden Effektiver Messabstand: 3 cm – 400 cm Anzeigeeinheit: cm Der größte Fehler: ca. 1 % Arbeitsspannung: 5V Schnittstellenbeschreibung VCC, GND: 5-V-Stromschnittstelle 2,54 mm weiße Buchse: 5-V-Stromversorgungsschnittstelle TX: serielle Schnittstelle des Moduls zum Senden von Fuß RX: Empfangspin für serielle Schnittstelle des Moduls NRST, SWIN: reservierter STM8-Programm-Download-Port Gebrauchsanweisung Die Messtrecke kann gleichzeitig über die digitale Röhre und die serielle Schnittstelle angezeigt werden Digitalanzeige, direkt das Ultraschallmodul einstecken, Zugriff auf 5V-Stromversorgung „Serieller Port-Ausgang: Schließen Sie das Ultraschallmodul an, das VCC, TX, RX, GND des Moduls sind mit USB-zu-TTL-Modul 5 V, RX, TX, GND, Baudrate der seriellen Kommunikation 9600 verbunden, das Ausgabeformat: „D: XXX \ r \ n“, wo XXX die Entfernung darstellt, ist die Einheit CM“ Vorsichtsmaßnahmen Der Abstand beträgt die gemessene Objektfläche nicht weniger als 0,5 Quadratmeter und sollte so flach wie möglich und etwas stärker reflektierende Fähigkeiten sein, da sonst die Testergebnisse beeinträchtigt werden. Ein effektiver Messabstand von 3 cm bis 400 cm kann über diesen Bereich dazu führen, dass Daten nicht zulässig sind oder 000 angezeigt werden
