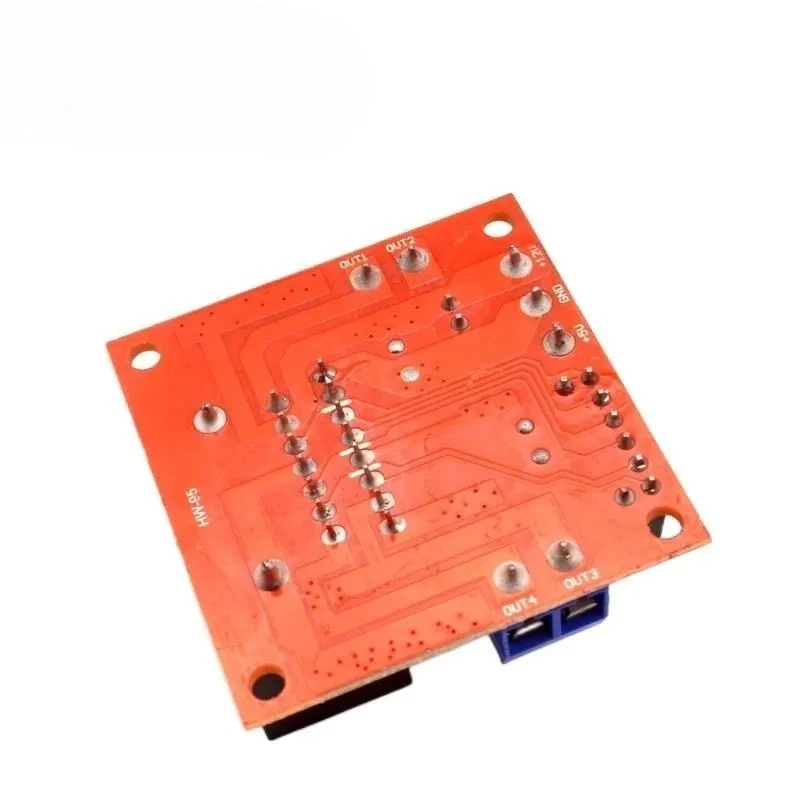

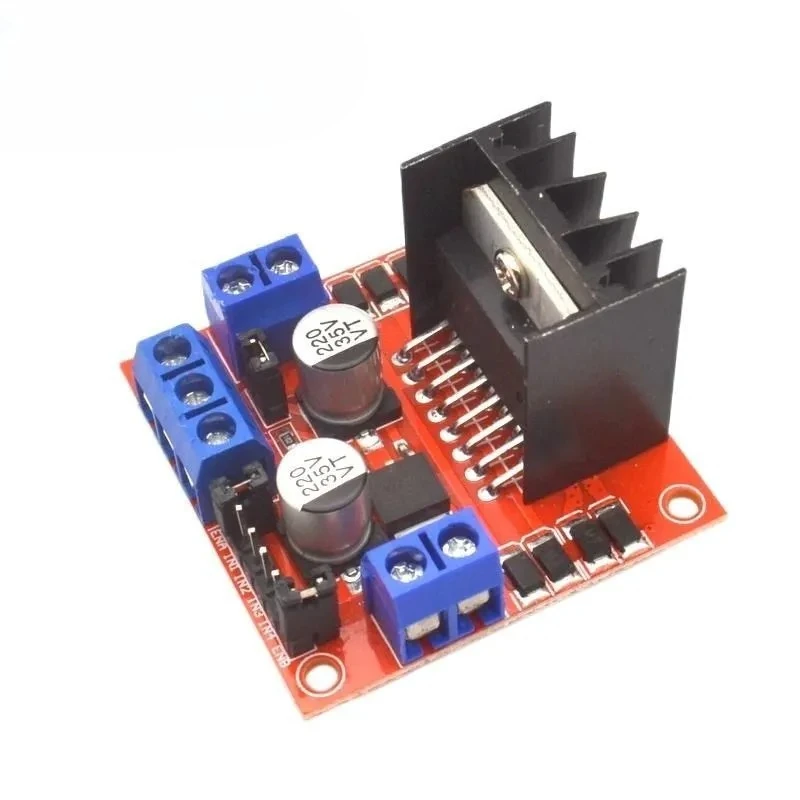

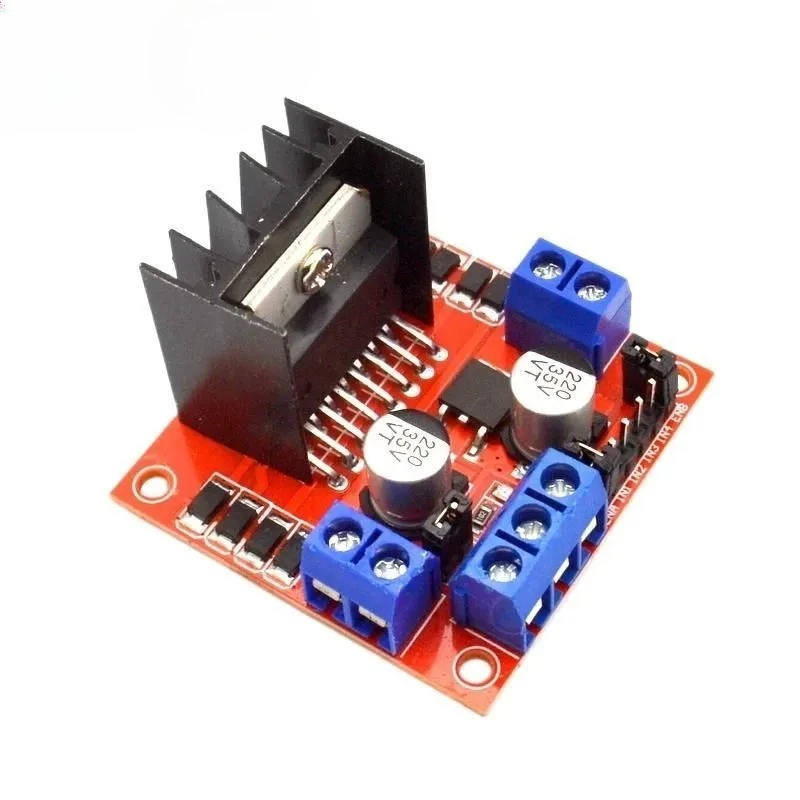

L298N Motorsteuerplatine L298 Modul für Arduino Dual H-Brücke DC Schrittmotor Smart Car Roboter
Modulname: Dual-H-Brücken-Motorantriebsmodul Arbeitsmodus: H-Brücken-Antrieb (Doppelweg) Hauptsteuerchip: L298N Verpackung: antistatischer Beutel Logische Spannung: 5V Antriebs-Spannung: 5V-35V Logischer Strom: 0mA-36mA Ansteuerstrom: 2A (MAX. Einzelbrücke) Lagertemperatur: -20 bis +135 Maximale Leistung: 25W Gewicht: 30 g Abmessungen: 43*43*27mm Produkteigenschaften: Dieses Modul verwendet den L298N als Haupttreiberchip und zeichnet sich durch hohe Leistungsfähigkeit, geringe Wärmeentwicklung und eine ausgezeichnete Störfestigkeit aus. Über dieses Modul können Sie die integrierten 78 m05-Leistungsversorgungskomponenten für Ihre Anwendung nutzen. Um jedoch Schäden am Spannungsreglerchip zu vermeiden, verwenden Sie bei einer Betriebsspannung von mehr als 12 V bitte eine externe 5-V-Logikversorgung. Dieses Modul verwendet eine Filterkondensator mit hoher Kapazität und eine Schutzdiode, was die Zuverlässigkeit erhöht. Hinweise: 1.Wenn Sie eine Spannung von 7 V bis 12 V anlegen (über das Logo für den 12-V-Eingang, der tatsächlich einen Eingangsbereich von 7 bis 12 V akzeptiert), kann die integrierte Stromversorgung eine 5-V-Logik liefern. Bei Verwendung der integrierten 5-V-Stromversorgung ist die Schnittstelle für +5 V verfügbar. Das Netzteil liefert keine Eingangsspannung, kann aber eine Ausgangsspannung von 5 V für den externen Gebrauch liefern. ?6?7 2.Wenn die Antriebsspannung höher als 12 V ist, liegt sie bei 24 V oder darunter. (Die Chip-Dokumentation schlägt eine Unterstützung von 35 V vor, aber laut dem Buch Wenn die maximale Spannung auf 298 V angewendet wird, ist es ratsam, konservative Anwendungen mit einer maximalen Spannung von 24 V zu verwenden; beispielsweise sollte ein Motor mit einer Nennspannung von 18 V betrieben werden.
