ab CHF 7.90

💬 076 792 63 50 (WhatsApp / SMS)

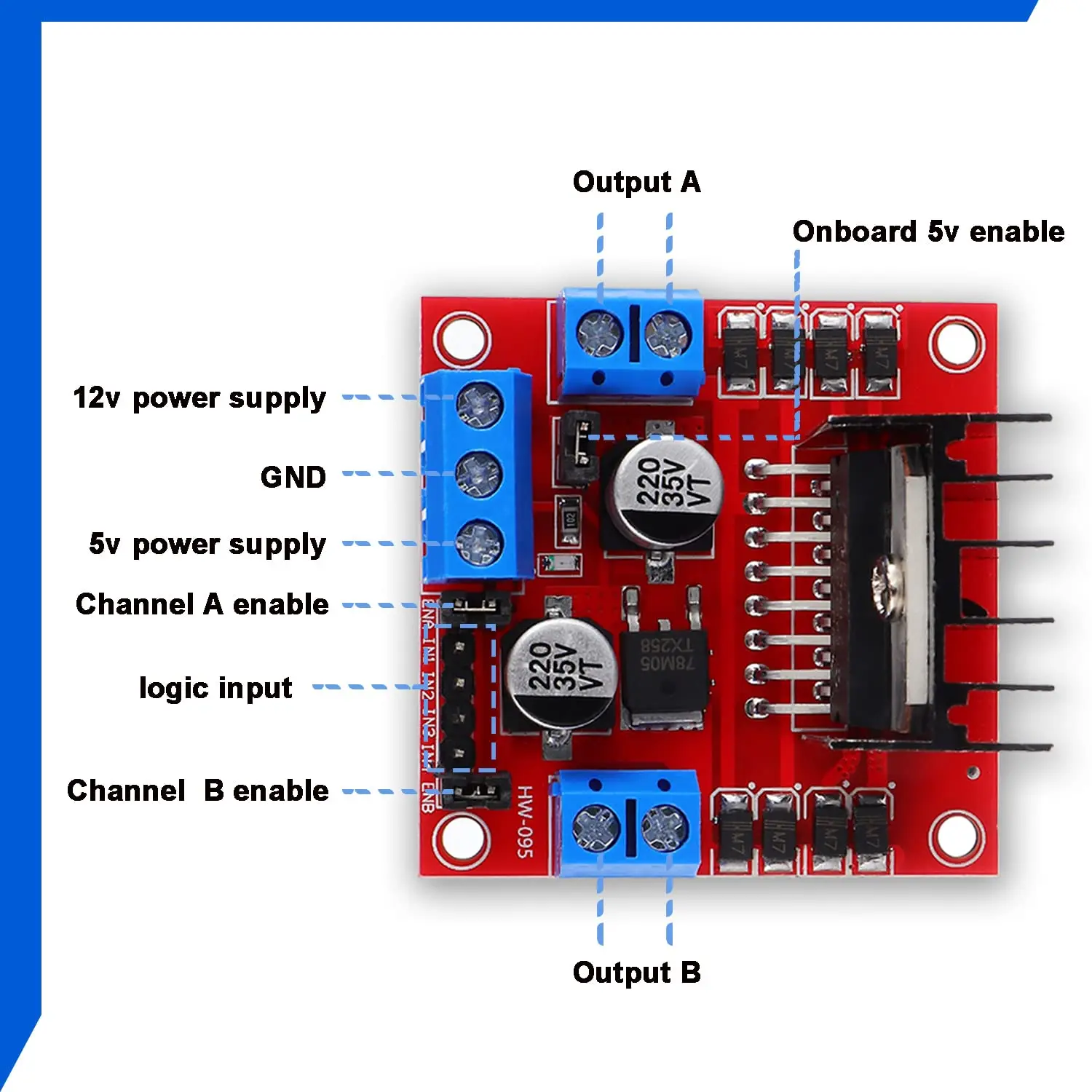

Modulname: Motorantriebsmodul mit zwei H-Brücken Hauptsteuerchip: L298N Logikspannung: 5V Logikstrom: 0mA-36mA Lagertemperatur: -20 °C bis +135 °C Gewicht: 30g Betriebsart: H-Brücken-Antrieb (dual) Betriebsspannung: 5V-35V Antriebsstrom: 2A (MAX Einzelbrücke) Leistung: 25W Außenmaße: 43*43*27mm Produkteigenschaften: ★ Dieses Modul verwendet den L298N von ST als Haupttreiberchip, der sich durch starke Fahrfähigkeit, geringe Wärmeentwicklung und starke Entstörungsfähigkeit auszeichnet. ★ Dieses Modul kann den eingebauten 78M05 verwenden, indem es den Stromversorgungsteil der Stromversorgung antreibt. Um jedoch Schäden am Spannungsreglerchip zu vermeiden, verwenden Sie bei Verwendung einer Antriebsspannung von mehr als 12 V bitte die externe 5-V-Logikstromversorgung. ★ Dieses Modul verwendet Filterkondensatoren mit hoher Kapazität und Dioden zum Dauerstromschutz, was die Zuverlässigkeit verbessern kann. Vorsicht: Wenn Ihre Antriebsspannung (das obige Diagramm zeigt einen 12V-Eingang an, der tatsächlich akzeptable Eingangsbereich liegt jedoch bei 7-12V) 7V-12V beträgt, können Sie die integrierte 5V-Logikstromversorgung aktivieren. Bei Verwendung der integrierten 5V-Stromversorgung ist die Schnittstelle in +5V. Wenn die integrierte 5-V-Versorgung verwendet wird, muss die +5-V-Versorgung in der Schnittstelle nicht eingegeben werden, sondern kann 5 V für den externen Gebrauch entnehmen. (Dies ist eine reguläre Anwendung!) 2. Wenn die Antriebsspannung höher als 12V, aber nicht größer als 24V ist (das Chip-Handbuch kann bis zu 35V unterstützen, aber laut Erfahrung der allgemeinen konservativen Anwendungsspannung des 298). (Das Chip-Handbuch schlägt vor, dass es bis zu 35 V unterstützen kann, aber laut Erfahrung ist die allgemeine konservative Anwendungsspannung von 298 bis 24 V bereits sehr beeindruckend!) Wenn zum Beispiel die Nennspannung von 18V, zum Beispiel, um einen Motor mit einer Nennspannung von 18V anzutreiben. Zuerst müssen Sie die
