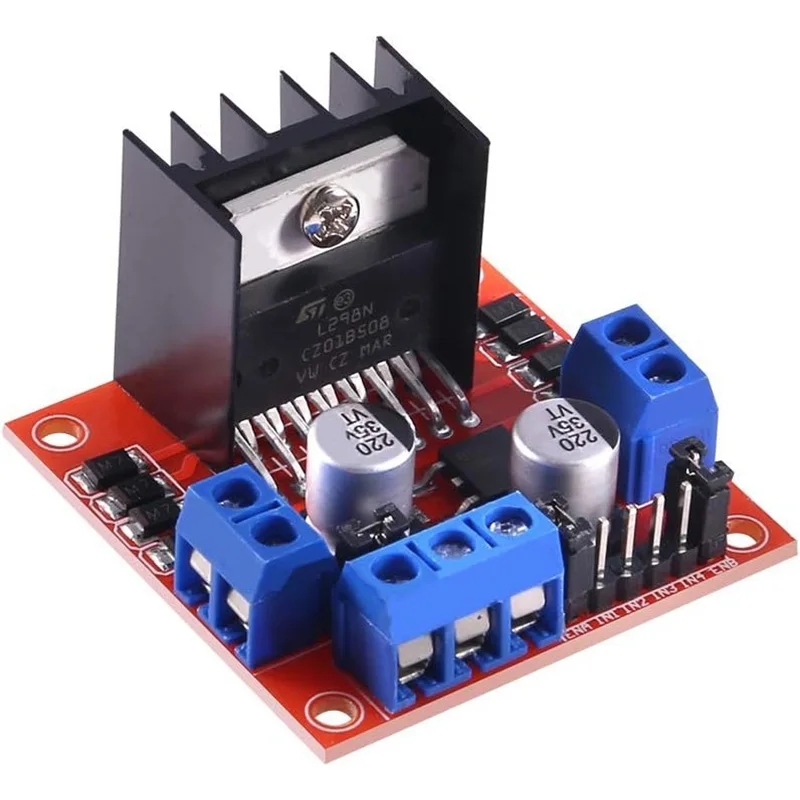

L298N Motorsteuerungsplatine L298 Modul für Arduino Dual H-Brücke DC Schrittmotor Smart Car Roboter

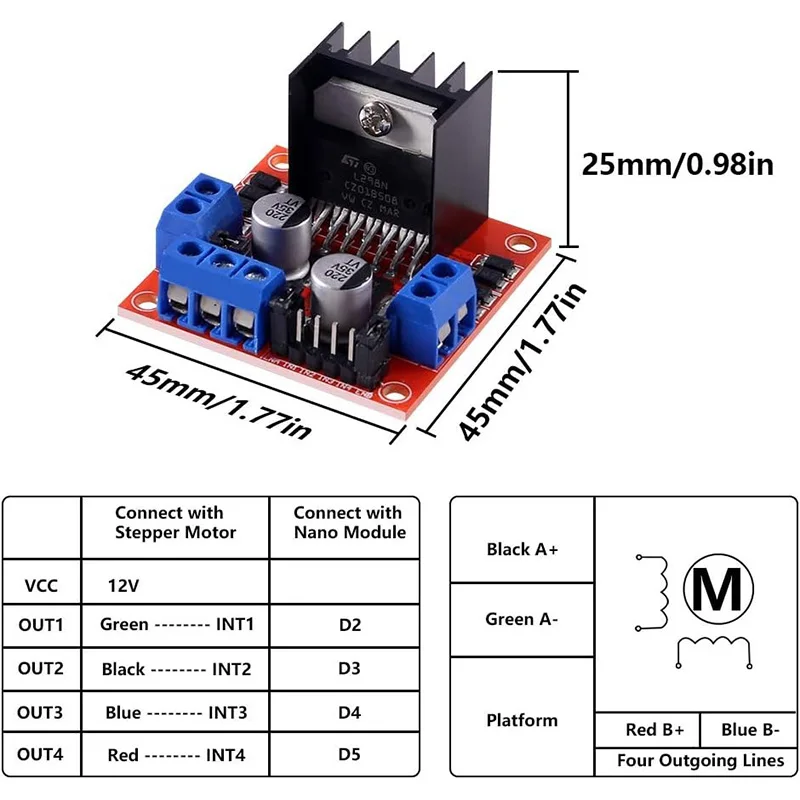

L298N-Modul: Modulname: Motorantriebsmodul mit zwei H-Brücken Arbeitsmodus: H-Brücken-Antrieb (Doppelstrang) Hauptsteuerchip: L298N Verpackung: elektrostatischer Beutel Logische Spannung: 5V Antriebsspannung: 5V-35V Logischer Strom: 0mA-36mA Ansteuerstrom: 2A (MAX Einzelbrücke) Lagertemperatur: -20 ℃ bis +135 ℃ Maximale Leistung: 25 W Periphere Abmessungen: 43*43*27mm Produktmerkmale: Dieses Modul verwendet L298N als Hauptantriebschip mit starker Fahrfähigkeit, geringer Hitze und starker Entstörungsfähigkeit. Über dieses Modul können die integrierten 78-M05-Antriebsstromversorgungsteile für ihre Arbeit verwendet werden. Um jedoch Schäden am Spannungsreglerchip zu vermeiden, verwenden Sie bei Verwendung einer Antriebsspannung von mehr als 12 V bitte die externe 5-V-Logik Stromversorgung. Dieses Modul VERWENDET eine Filterkapazität mit großer Kapazität und eine Fortsetzungsschutzdiode, um die Zuverlässigkeit zu verbessern. Hinweise: 1. Wenn Sie eine Betriebsspannung (über dem Logo für den 12-V-Eingang, kann tatsächlich einen Eingangsbereich von 7 bis 12 V akzeptieren) von 7 V bis 12 V verwenden, kann eine 5-V-Logik für die Bordstromversorgung erzeugt werden. Wenn die Bordstromversorgung nach 5 V verwendet wird, gibt die Schnittstelle von +5 V keine Eingangsspannung aus, kann aber eine 5-V-Spannung für den externen Gebrauch liefern. 2. Wenn die Betriebsspannung höher als 12V, aber kleiner oder gleich 24V ist (das Chip-Handbuch schlägt die Unterstützung von 35V vor, aber gemäß dem Buch, wenn die maximale Spannung auf die maximale Spannung von 298 konservativ auf 24V angewendet wird, zum Beispiel, soll der Motor mit einer Nennspannung von 18V angetrieben werden. Sie müssen zuerst den 5V-Ausgang der Platine entfernen, um die Jumper-Kappe zu aktivieren. Dann ist 5V außerhalb des 5V-Ausgangsports zugänglich. Die 5V ermöglichen, dass die Stromversorgung ein Steuersignal mit einem Pegel von
