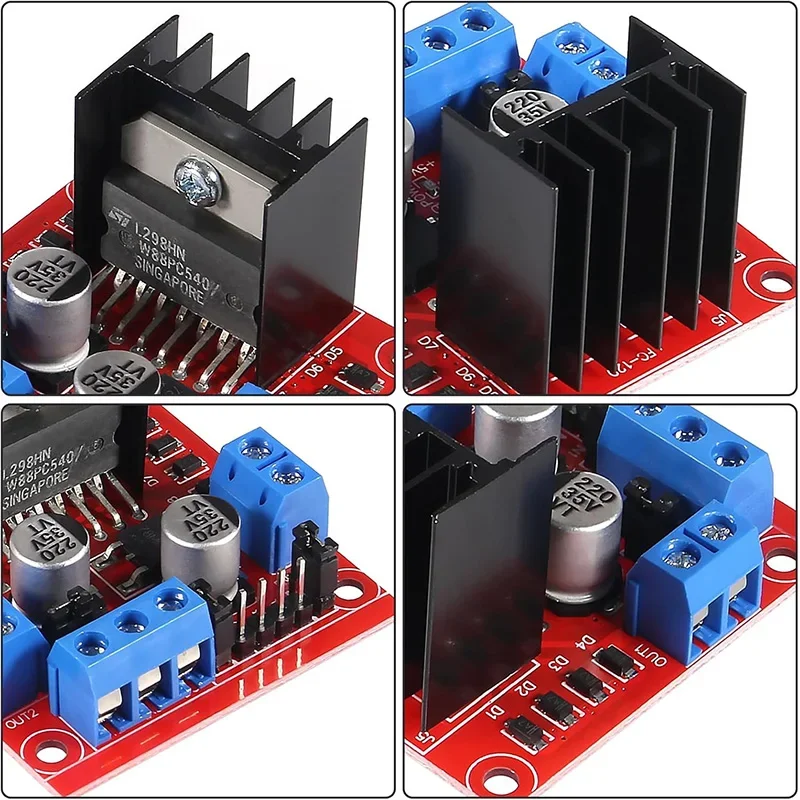

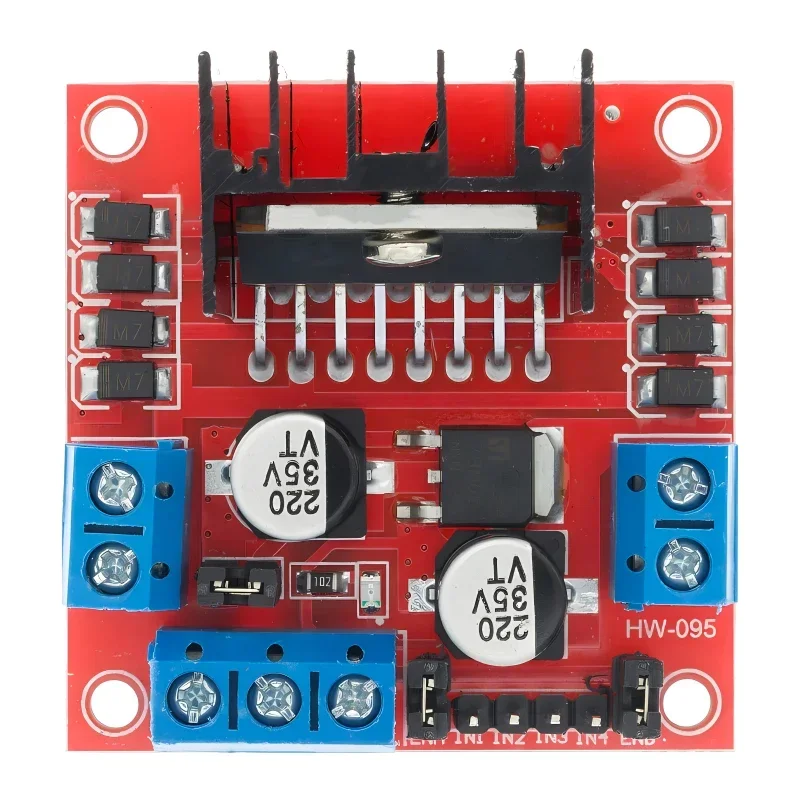

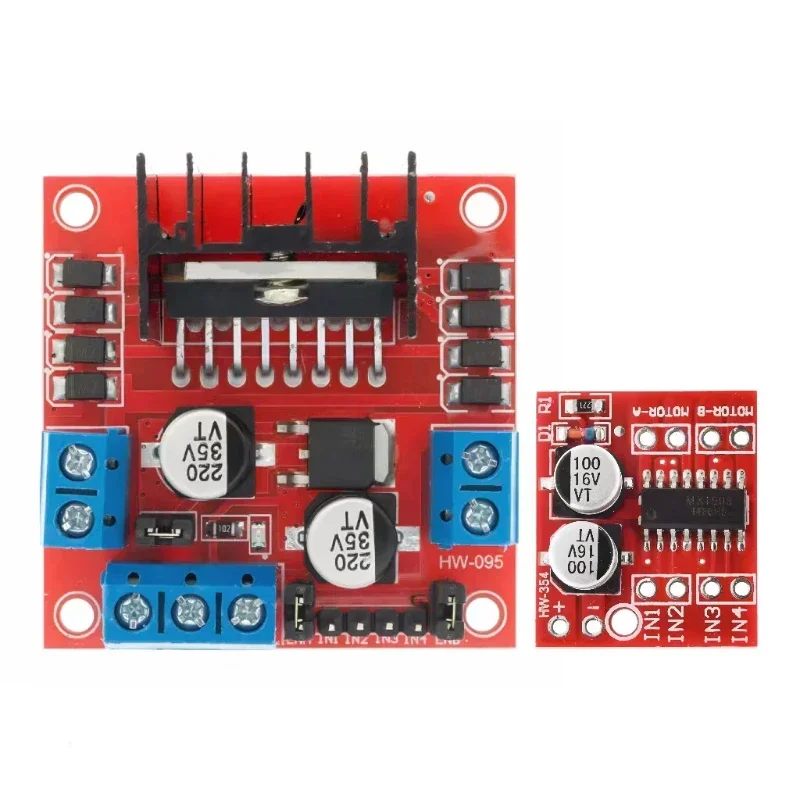

L298N Modulname: Dual-H-Brücken-Motorantriebsmodul Arbeitsmodus: H-Brücken-Antrieb (Doppelweg) Hauptsteuerchip: L298N Verpackung: antistatischer Beutel Logische Spannung: 5V Antriebsspannung: 5V-35V Logischer Strom: 0mA-36mA Ansteuerstrom: 2A (MAX. Einzelbrücke) Lagertemperatur: -20° zu + 135° Maximale Leistung: 25W Gewicht: 30 g Abmessungen: 43*43*27mm Produkteigenschaften: Dieses Modul verwendet den L298N als Haupttreiberchip und zeichnet sich durch hohe Ansteuerleistung, geringe Wärmeentwicklung und eine hohe Störfestigkeit aus. Über dieses Modul können Sie die in das Gerät integrierten 78 m05-Leistungsversorgungskomponenten für Ihre Anwendungen nutzen. Um jedoch Schäden am Spannungsreglerchip zu vermeiden, verwenden Sie bei einer Betriebsspannung von mehr als 12 V bitte eine externe 5-V-Logikversorgung. Dieses Modul verwendet eine Filterkondensator mit hoher Kapazität und eine Schutzdiode, um die Zuverlässigkeit zu erhöhen. Hinweise: 1. Wenn Sie eine Spannung von 7 V bis 12 V anlegen (oben auf dem Logo ist der 12-V-Eingang angegeben, der tatsächliche Eingangsbereich liegt jedoch zwischen 7 und 12 V), kann die integrierte Stromversorgung eine 5-V-Logik erzeugen. Bei Verwendung der integrierten 5-V-Stromversorgung ist die Schnittstelle für +5 V verfügbar. Das Netzteil liefert keine Eingangsspannung, kann aber eine Ausgangsspannung von 5 V für den externen Gebrauch liefern. 2. Wenn die Betriebsspannung höher als 12 V, aber gleich oder kleiner als 24 V ist. (Die Chip-Handbuchempfehlung sieht eine Unterstützung von 35 V vor, aber laut dem Buch Wenn die maximale Spannung von 298 V auf eine konservative Anwendung von 24 V angewendet wird, muss beispielsweise ein Motor mit einer Nennspannung von 18 V betrieben werden. Zunächst müssen Sie die 5V-Ausgangsplatine entfernen, um die Jumper-Kappe zu aktivieren. Anschließend kann der 5V-Anschluss außerhalb des 5V-Ausgangsports erreicht werden. Die 5V-Spannung ermöglicht es, die Stromve
