L298N Motor-Treiber-Steuerplatine L298 Modul für Arduino Dual H-Bridge DC Schrittmotor Smart Car Roboter

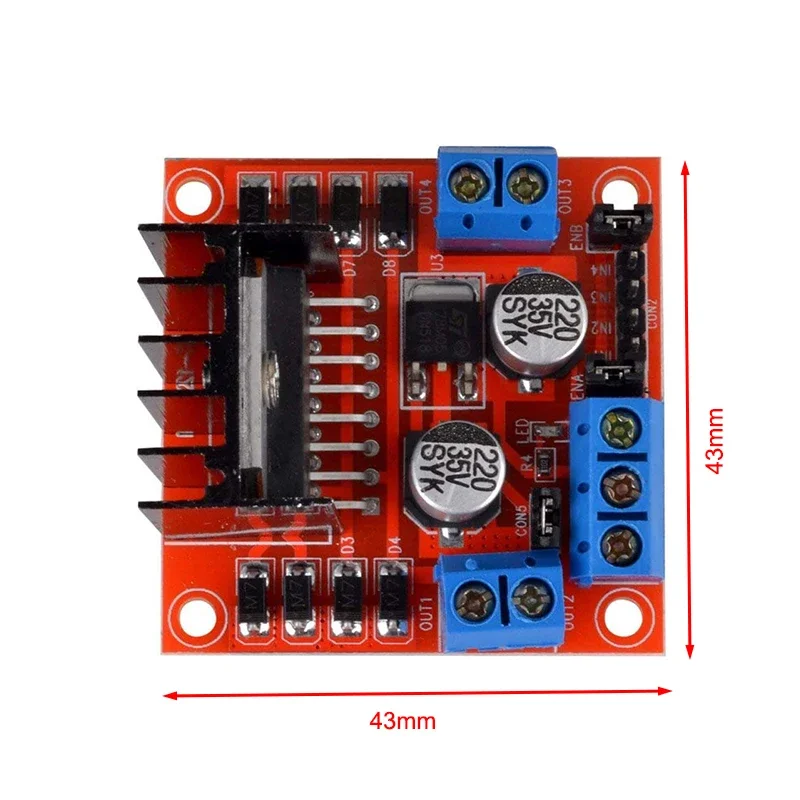

L298N Motor-Treiber-Steuerplatine L298 Modul für Arduino Dual H-Bridge DC Schrittmotor Smart Car Roboter Spezifikationen Modulname: Dual-H-Brücken-Motorsteuerungsmodul Arbeitsmodus: H-Brücken-Antrieb (Doppelstrom) Hauptsteuerchip: L298N Verpackung: elektrostatischer Beutel Logische Spannung: 5V Antriebsspannung: 5V-35V Logischer Strom: 0mA-36mA Antriebsstrom: 2A (MAX Einzelbrücke) Lagertemperatur: -20 bis +135 Maximale Leistung: 25W Gewicht: 30 g Peripherieabmessungen: 43*43*27mm Produktmerkmale: Dieses Modul verwendet den L298N als Hauptantriebschip, der sich durch starke Antriebsfähigkeit, geringe Wärmeentwicklung und hohe Störfestigkeit auszeichnet. Mit diesem Modul können die eingebauten 78m05-Treiber-Stromversorgungskomponenten verwendet werden, aber um Schäden am Spannungsregler-Chip zu vermeiden, verwenden Sie bitte bei einer Betriebsspannung von mehr als 12 V eine externe 5-V-Logik-Stromversorgung. Dieses Modul VERWENDET eine Filterkondensatorkapazität mit großer Kapazität und eine Durchgangsschutzdiode, was die Zuverlässigkeit verbessern kann. Hinweise: Assistent 1.Wenn Sie eine Spannung (siehe Logo oben für den 12-V-Eingang, der tatsächlich einen Eingangsbereich von 7 bis 12 V akzeptieren kann) für 7 V bis 12 V verwenden, können Sie die 5-V-Logik des Onboard-Netzteils aktivieren. Bei Verwendung des Onboard-Netzteils nach 5 V kann die Schnittstelle mit +5 V verbunden werden. Das Netzteil gibt keine Eingangsspannung ab, kann aber 5V Spannung für externe Anwendungen liefern. 2.Wenn die Antriebsspannung höher als 12V ist, ist sie kleiner oder gleich 24V (das Handbuch des Chips schlägt die Unterstützung von 35V vor, aber laut dem Buch sollte bei Anwendung der maximalen Spannung von 298V ein Motor mit einer Nennspannung von 18V angetrieben werden).Sie müssen zuerst den 5V-Ausgang der Platine entfernen, um die Jumper-Kappe freizugeben.Dann wird 5
