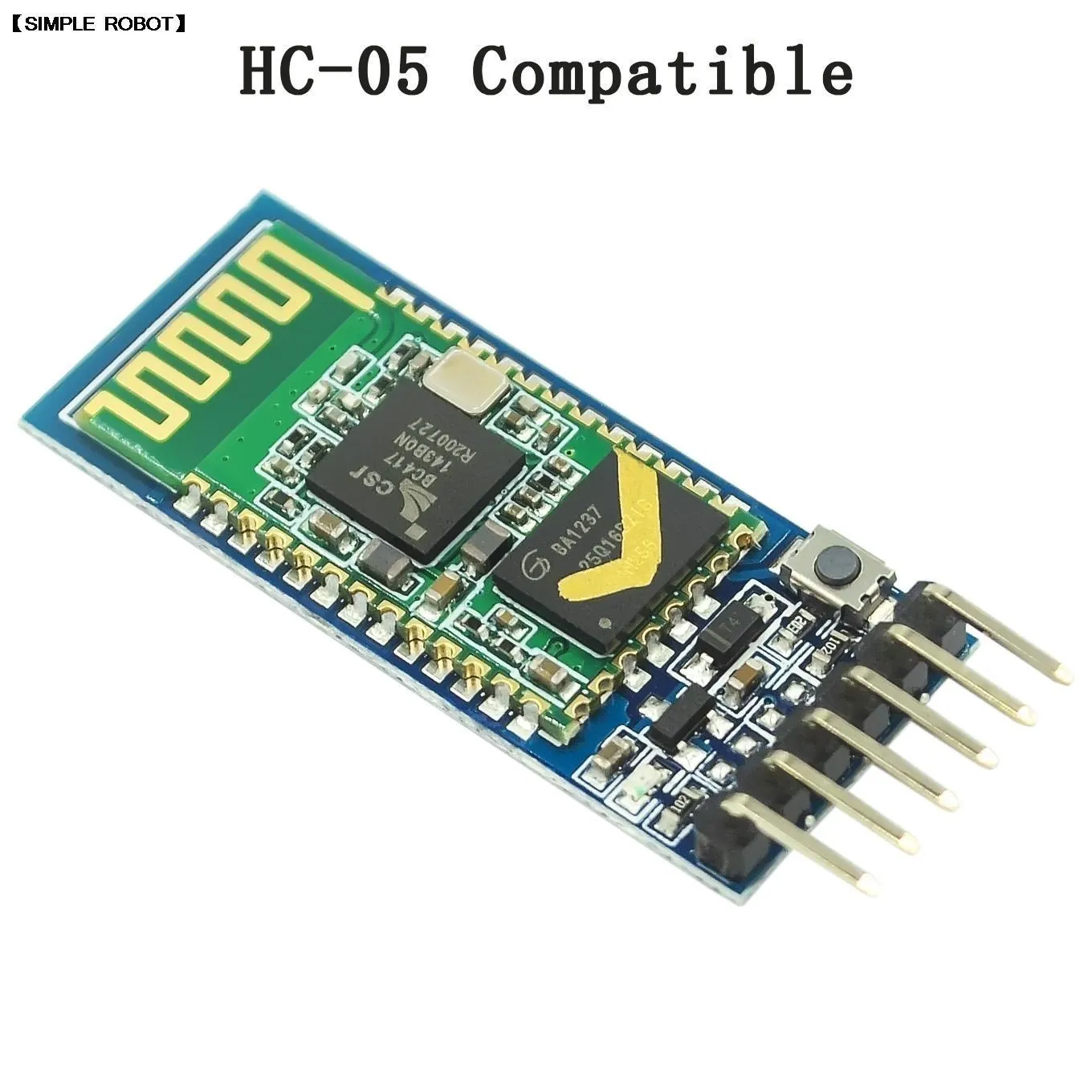

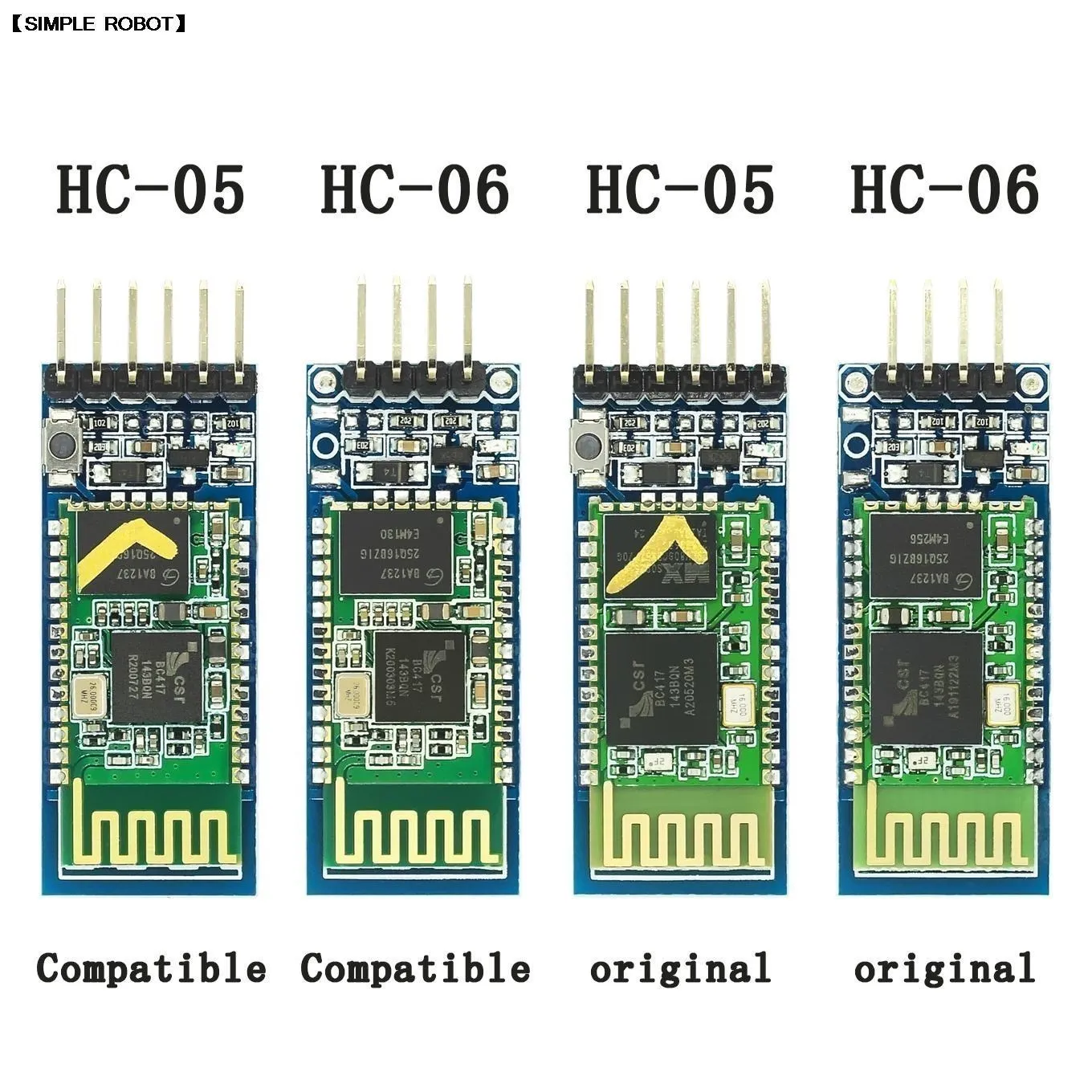

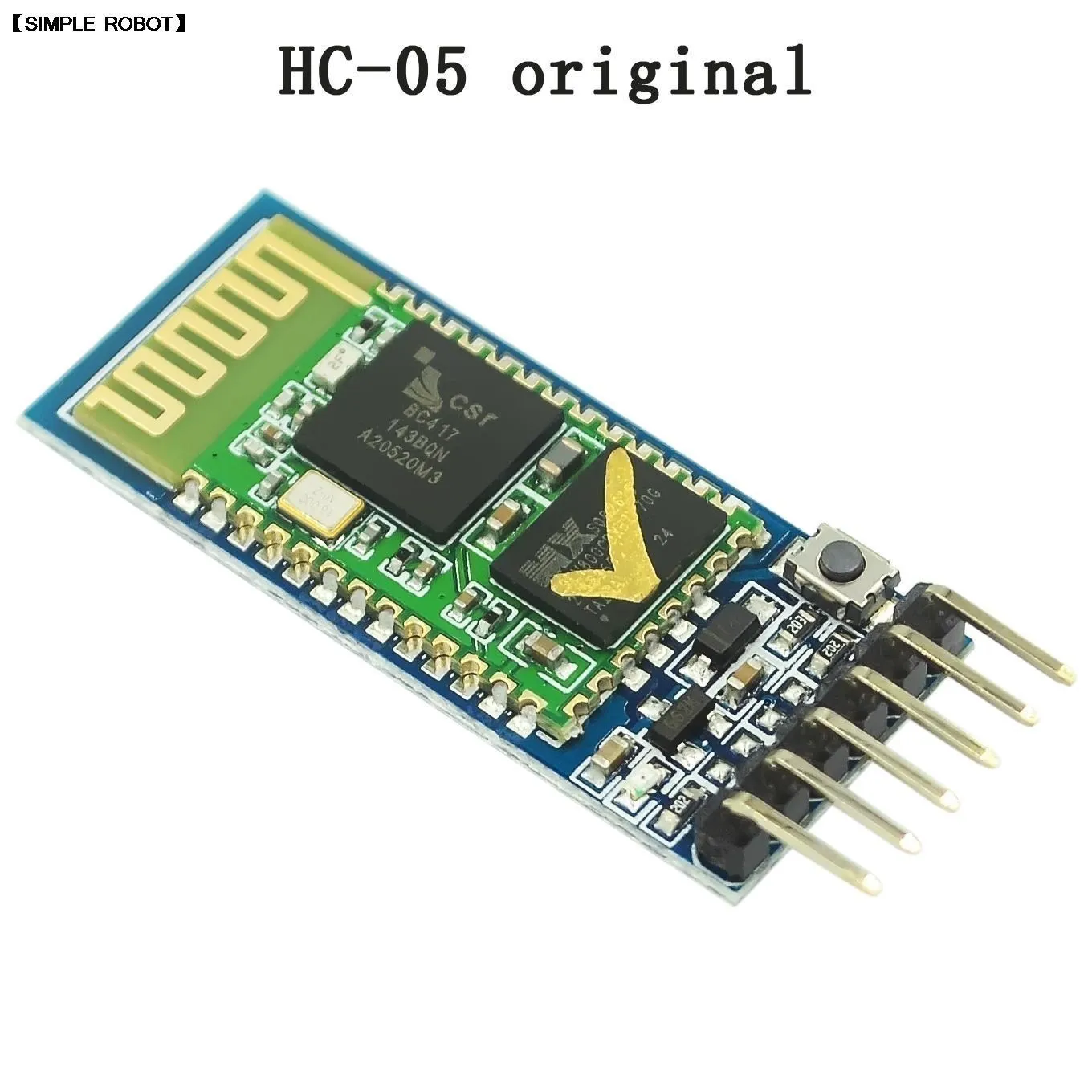

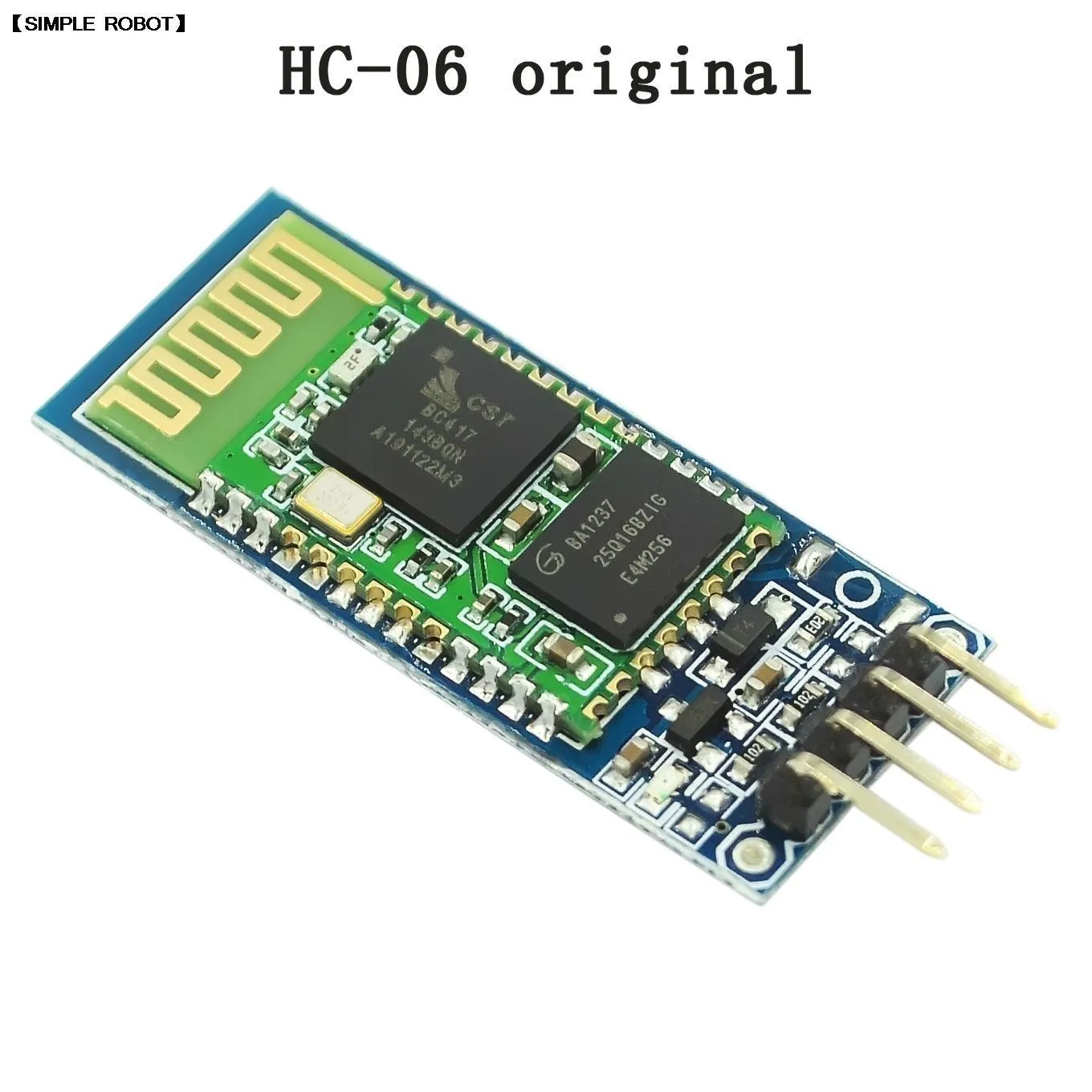

1.1 Tipps (Sehr wichtig): TXD: Sendeende, im Allgemeinen als eigenes Sendeende ausgedrückt, normale Kommunikation muss mit dem RXD eines anderen Geräts verbunden sein. RXD: Empfangsende, im Allgemeinen als eigenes Empfangsende ausgedrückt, normale Kommunikation muss mit dem TXD eines anderen Geräts verbunden sein. Normale Kommunikation, wenn der TXD selbst immer mit dem RXD des Geräts verbunden ist! Selbstabsorption: Bei normaler Kommunikation werden TXD und RXD mit anderen Geräten verbunden. Wenn Sie deren Daten empfangen möchten, empfangen Sie also selbst, um Daten zu senden. Dies geschieht direkt mit dem RXD und TXD selbst verbunden, d.h. es wird verwendet, um zu testen, ob das Senden und Empfangen selbst normal ist. Dies ist die einfachste und schnellste Testmethode. Wenn Probleme auftreten, führen Sie zuerst diesen Test durch, um festzustellen, ob das Produkt fehlerhaft ist. Auch bekannt als Loop-Test. 1.2 Ebenenlogik: TTL-Pegel: Üblicherweise werden die Daten binär dargestellt. Es wird festgelegt, dass +5V der Logik „1“ und 0V der Logik „0“ entspricht. Dies wird als TTL-Signal-System und positive Logik bezeichnet. RS232-Pegel: -12V bis -3V entspricht Logik „0“, +3V bis +12V entspricht Logik „1“, ist negative Logik. 1.3 Produktmerkmale: 1, das Kernmodul verwendet HC-05 aus dem Modul, die Ausgangsschnittstelle umfasst VCC, GND, TXD, RXD, KEY-Pin, Verbindungsstatus-Pin (STATE), der Ausgang ist niedrig, wenn nicht verbunden, der Ausgang ist hoch, nachdem er verbunden ist 2. Die LED zeigt den Verbindungsstatus an. Schnelles Blinken bedeutet keine Verbindung; langsames Blinken bedeutet AT-Modus; doppeltes Blinken bedeutet, dass eine Verbindung besteht und der Port geöffnet ist. Die Bodenplatte ist mit einer Verpolungsschutzdiode ausgestattet, mit 3,3V LDO, die Eingangsspannung beträgt 3,6-6V, der ungepaarte Strom beträgt ca. 30mA, der gepaarte Strom beträgt ca. 10mA, die Eingangsspannung darf 7V nicht überschreiten! 4, Schnittstellenpegel 3,3 V, ka
