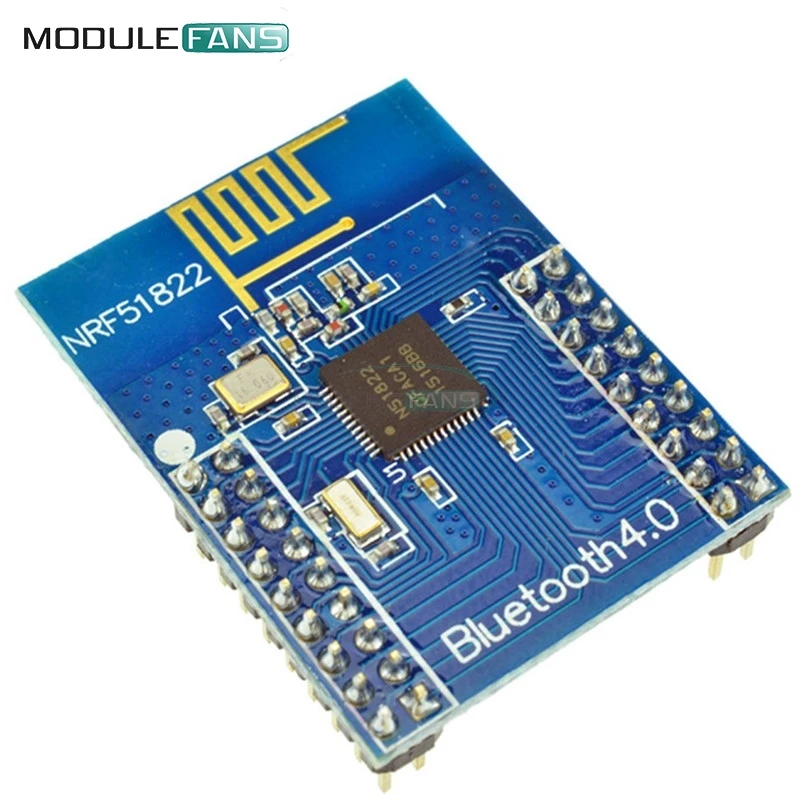

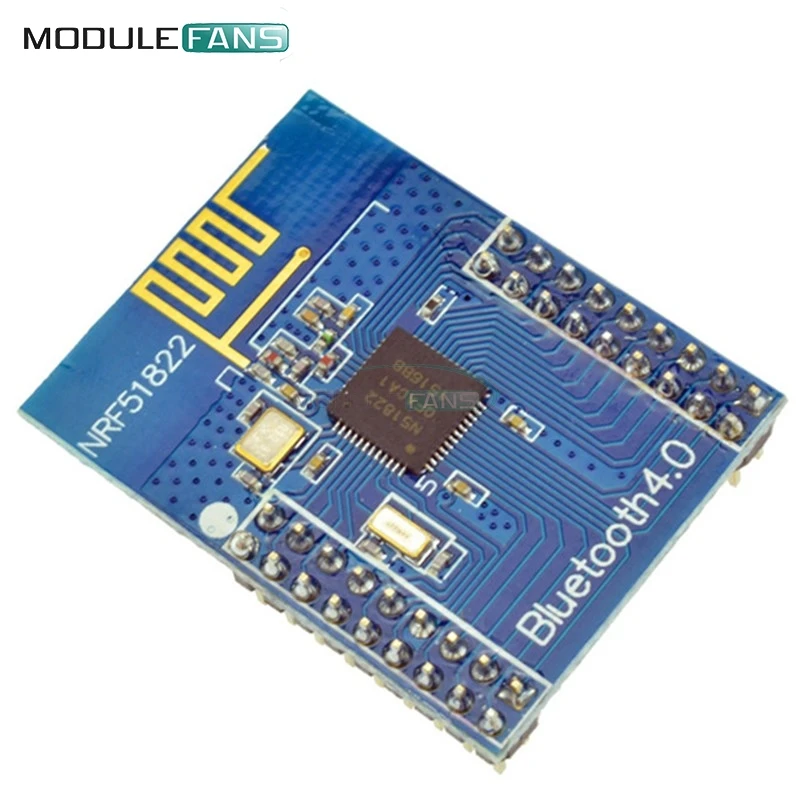

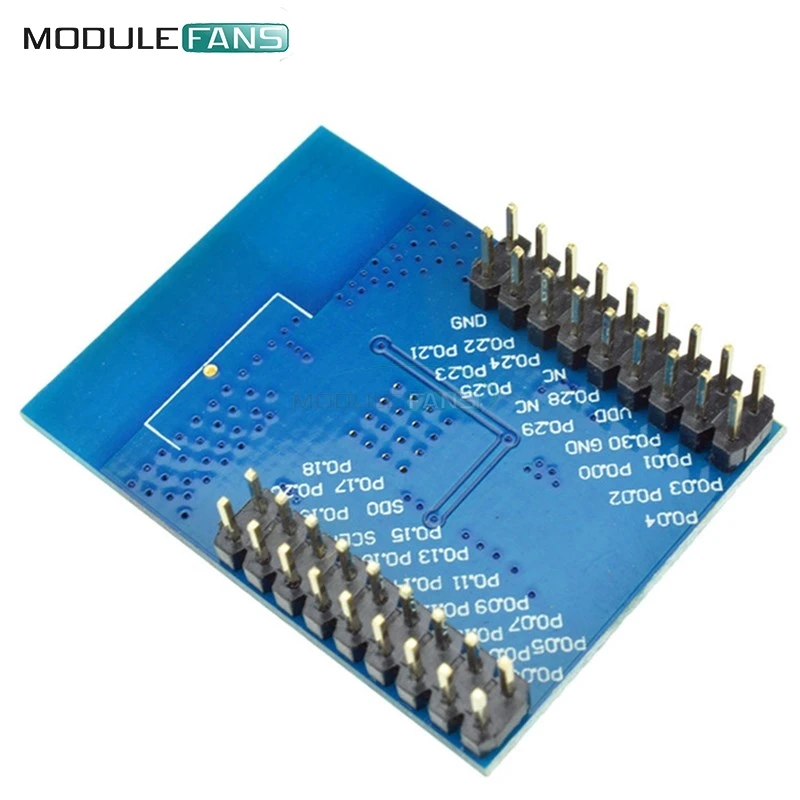

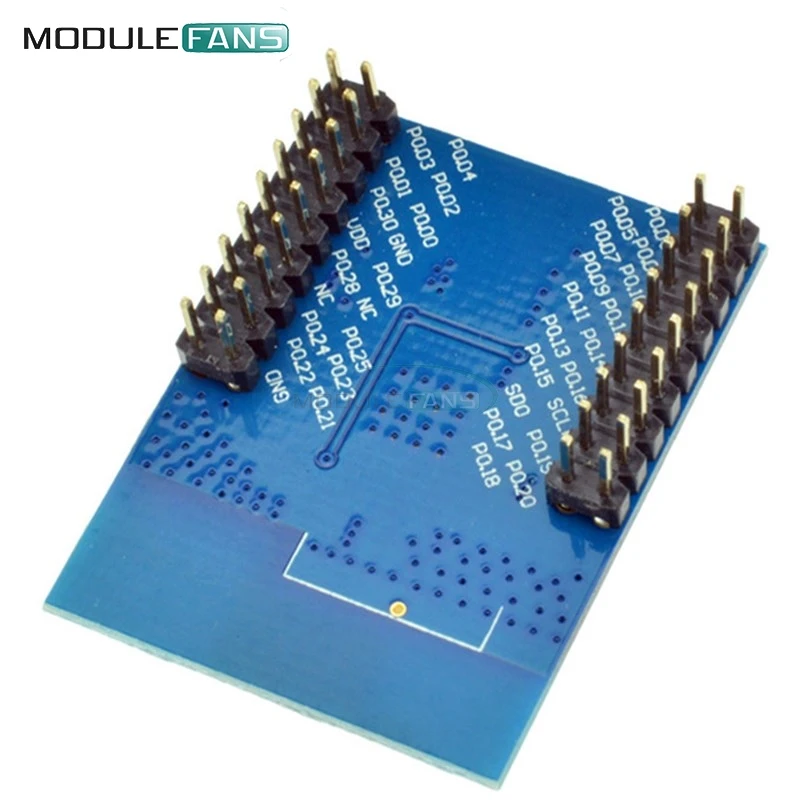

NRF51822 CORE51822 BLE 4,0 Bluetooth Drahtlose Modul Kommunikation Board RF Controller Antenne SPI I2C UART Rev2 Rev3 2,4 GHz
Übersicht Core51822 ist ein drahtloses Modul, das auf nRF51822 basiert – dem Multiprotokoll-Bluetooth® 4.0 Low Energy/2,4 GHz RF SoC, entwickelt für drahtlose ULP-Anwendungen (Ultra Low Power). Core51822 Spezifikationen Integrierter Chip: nRF51822 Kommunikationsentfernung (im Freien bei 1 MBit/s Datenrate): 30 m Frequenzbereich: 2,4 GHz Betriebsspannung: 2,0 V ~ 3,6 V Betriebstemperatur: -40° ~ 85° Abmessungen (Leiterplatte): 24,5 mm x 32,26 mm Erweiterungs-Stiftleiste: alle I/Os außer P0.26 und P0.27 Stiftleistenabstand: 2,00 mm Abstand zwischen den Stiftköpfen auf der linken und rechten Seite: 18,00 mm Antenne: integrierte Antenne NRF51822 Funktionen 2,4-GHz-Multiprotokoll-HF-Transceiver ARM-Abteilung® Hirnhaut™-M0 32-Bit-Prozessor 128-Bit-AES-HW-Verschlüsselung 128 kB Flash und 16 kB RAM Programmierbare Peripherie-Interkonnekt (PPI) Digitale Schnittstellen: SPI, I2C, UART 10-Bit-ADC Programmierbare Ausgangsleistung: -20 bis +4 dBm Unabhängige Anwendungsentwicklung und Protokollstapel Vollständig kompatibel mit der NRF24L-Serie Pinbelegung kompatibel mit der NRF51xxx-Serie Globales separates Energiemanagement Betriebsspannung: 1,8 V ~ 3,6 V Anwendungen Tragbare Geräte Intelligente Bluetooth-Anwendung Handyzubehör RFID-Etiketten Smart-Home-Geräte Industriesteuerung Datenerfassungssystem Revisionsverlauf 2015.06, Core51822 aktualisiert den Onboard-Chip auf Rev3, verfügt über 16K RAM unterstützt höhere SDK-Versionen, und alle Democodes sind weiterhin mit den Rev2-Codes kompatibel. Core51822 Erweiterungs-Header Im Lieferumfang enthalten: 1 Stk. * CORE51822 BLE4.0 Bluetooth 2.4 GHz Wireless Modul NRF51822 Kommunikationsplatine
